12V低压贴片式LED灯带段结构设计

　　这款12V灯带段的建模，最初是针对小型设备内部局部照明的配套需求做的，之前做过几台小型检测设备的内部照明，用整卷灯带裁剪总是出现焊点对位不准、裁剪后端部绝缘处理不到位的问题，索性直接把常用的三灯单元段做成标准件模型，后续做设备内部布灯的时候直接调用就行，不用每次都重新画焊盘和灯珠定位。

　　从实际使用场景来说，这类短段灯带的适用范围比整卷灯带灵活很多，除了刚才说的小型工业设备内部的工位照明，还能用在低压展示柜的层板补光、小型自动化设备的状态指示区补光、户外低压景观小品的嵌入式照明，甚至是DIY电子制作里的光源模块，因为是12V低压供电，直接对接设备内部的开关电源二次侧就行，不用额外做高压隔离，安全冗余足够，在设备内部布线的时候也不用刻意走高压防护线槽，顺着设备内部的结构筋位布放就可以。

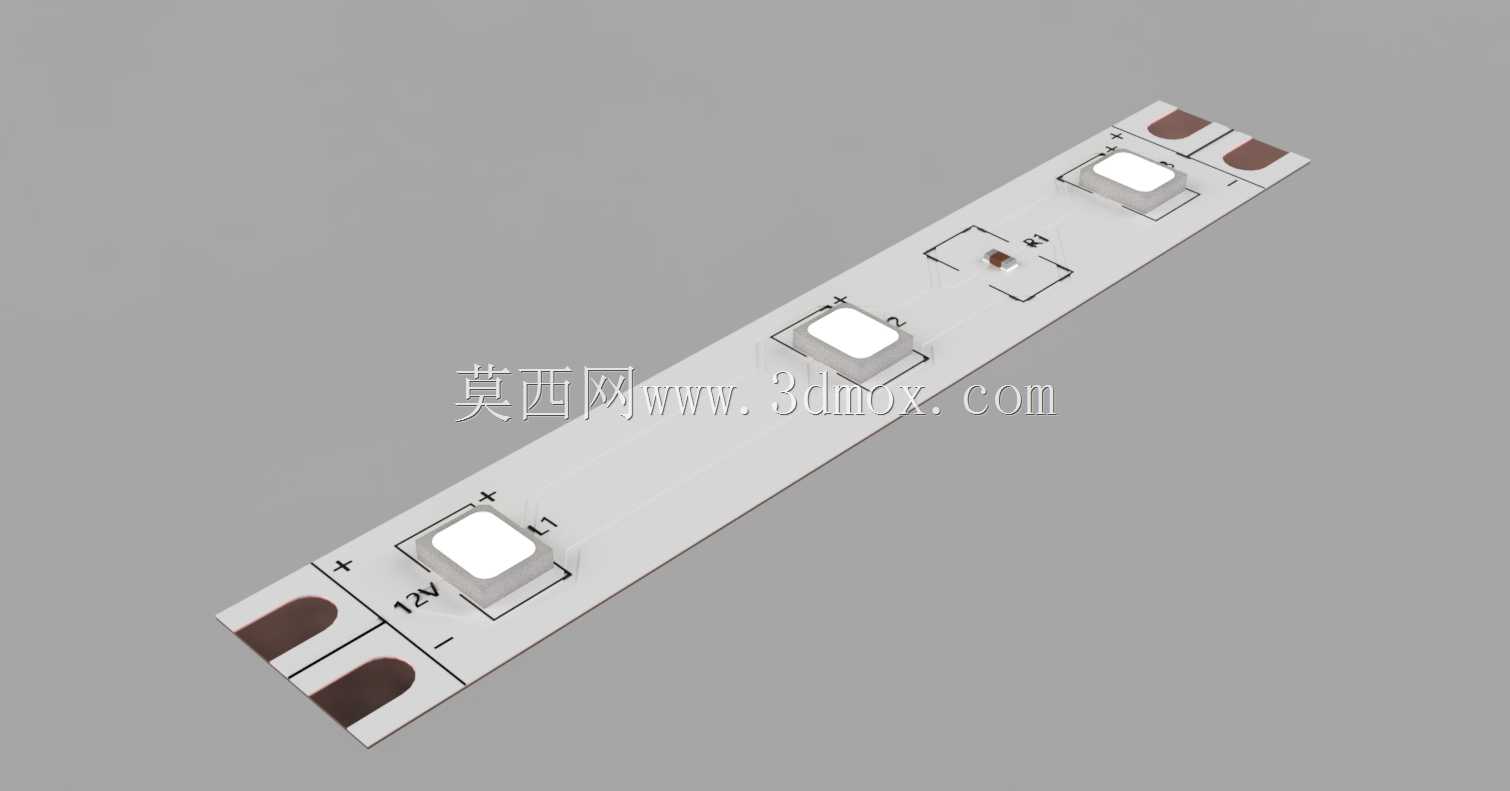

　　功能特性上，这个灯带段采用的是板载三个贴片LED灯珠的布局，每个灯珠都预留了对应的限流电阻焊位，板上直接丝印了正负极标识和12V供电标注，两端都做了半焊盘设计，既可以单独作为一个独立照明单元焊接导线使用，也可以多个同规格灯带段首尾拼接，拼接的时候只要对准两端的正负极焊盘加锡焊接就行，不用额外飞线。板上的元件布局做了等距排布，三个灯珠的中心距保持一致，拼接后整段的灯珠间距均匀，不会出现拼接处暗区或者亮斑的问题。

　　设计思路上，建模的时候优先还原了实际生产的PCB工艺细节，基板采用的是常规FR-4玻纤板厚度，焊盘的尺寸按照实际SMT贴片的工艺要求做了预留，两端的接电焊盘做了半孔设计，和市售常规灯带的裁剪位尺寸保持一致，这样建模出来的结构和实际采购的成品灯带段尺寸完全匹配，做结构干涉检查的时候不会出现偏差。灯珠的模型按照常用的2835贴片灯珠的实际尺寸建模，包括灯珠的发光面弧度、塑封本体的高度都做了还原，限流电阻的尺寸也对应0805封装的实际参数，在做装配模拟的时候，可以准确看到灯带表面的元件高度，避免和设备上的透明盖板、安装压条出现干涉。

　　外形尺寸与安装边界方面，这个灯带段的整体宽度和常规低压软灯带/硬灯条的宽度一致，长度为三个灯珠单元的标准节距，整体厚度包含灯珠在内控制在常规贴片元件的高度范围内，安装的时候可以采用背面贴双面胶的方式固定在平整的结构面上，也可以在灯带两端的预留空位打微型螺丝固定，建模的时候特意在两端焊盘外侧预留了足够的绝缘间隙，就算用螺丝固定，螺丝也不会接触到导电焊盘，避免出现短路风险。安装的时候需要注意，灯带的发光面要和被照射面保持合适的距离，距离太近会出现明显的灯珠光斑，距离太远则照度不足，在做设备结构设计的时候，可以直接调用这个模型模拟布灯位置，提前调整灯带和被照射面的间距，不用等实物打样再反复调整位置。另外，因为是12V直流供电，布线的时候要注意正负极不要接反，模型上的丝印标识也和实物一致，在做三维布线的时候可以直接按照丝印标识来走供电线，减少接线错误的概率。

　　在做渲染验证的时候，给灯珠赋予了对应的发光材质，在Fusion的渲染环境里可以模拟实际点亮的效果，能直观看到不同安装角度下的光照范围和照度均匀度，对于做设备内部照明布局的设计人员来说，不用做实物测试就能提前判断布灯方案是否合理，能减少不少打样调试的时间。
