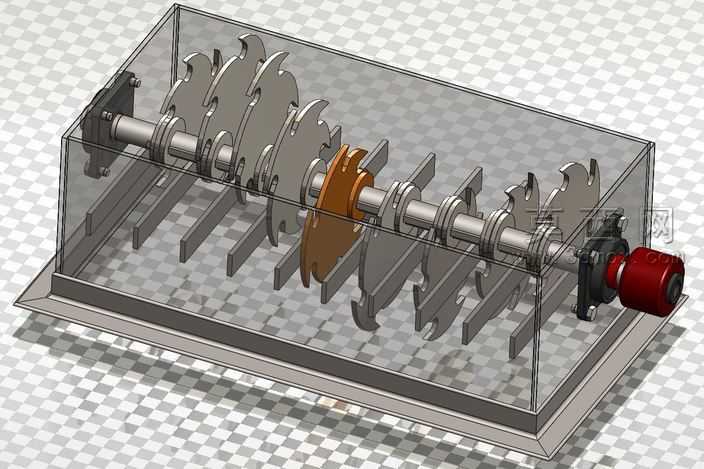

透明外壳单轴废钢破碎设备结构模型

本模型为单轴废钢破碎机的完整三维结构模型，采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计的装配逻辑与公差规范，所有零部件均按照实际加工工艺的尺寸比例进行1:1还原，整体结构完整无缺失，可直接用于结构验证、教学演示或方案展示。模型采用半透明破碎腔外壳的渲染方案，将外部防护壳体设置为高透亚克力质感材质，既保留了设备完整的外部轮廓，又能够清晰展示内部核心的破碎作业结构，方便直观理解设备的工作原理。核心破碎刀轴部分做了差异化材质区分，大部分动刀刀盘采用高铬铸铁质感的金属材质，还原耐磨破碎刀具的真实质感，其中一组刀盘做了铜色材质区分，用于标识特殊安装位或检修定位点，刀轴两端的轴承座、端盖、联轴器以及驱动端的连接部件分别采用发黑处理钢材、铸铁、红色漆面等不同材质表现，清晰区分不同功能的零部件。破碎腔内部设置有平行排列的定刀衬板，与刀轴上错落排布的钩形动刀形成剪切啮合结构，建模时精准还原了动刀与定刀之间的作业间隙，刀盘按照螺旋错落的排布方式安装在主轴上，保证破碎作业时受力均匀，避免卡料。底部设置有倾斜的落料导槽结构，破碎完成的物料可沿导槽滑出设备。整体渲染采用工作室白模环境搭配棋盘格地面，光影柔和均匀，能够清晰展现每一处结构细节，所有装配关系均添加了正确的配合约束，可实现刀轴的转动模拟，直观演示破碎作业时的刀轴运转状态。设计过程中充分考虑了废钢破碎作业的受力特点，刀轴两端采用带座轴承支撑结构，保证主轴运转的稳定性，联轴器部分预留了与驱动电机连接的安装位，外壳的固定螺栓、检修口等细节结构均完整还原，兼顾了结构合理性与展示直观性，能够帮助使用者快速掌握单轴废钢破碎机的核心构造与工作逻辑。
