汽车挡风玻璃雨刮连杆传动机构解析

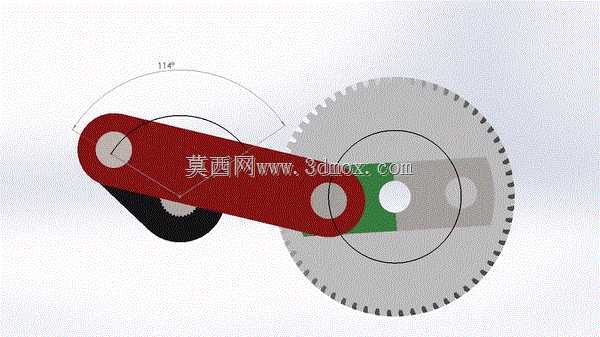

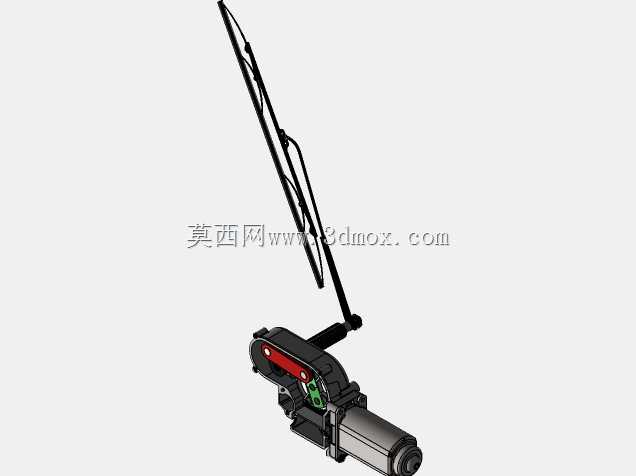

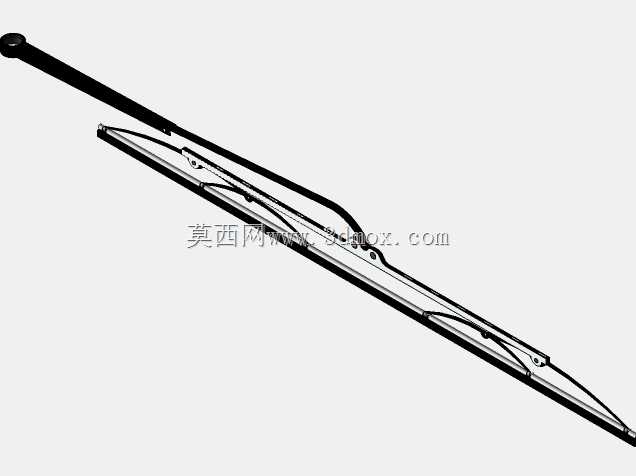

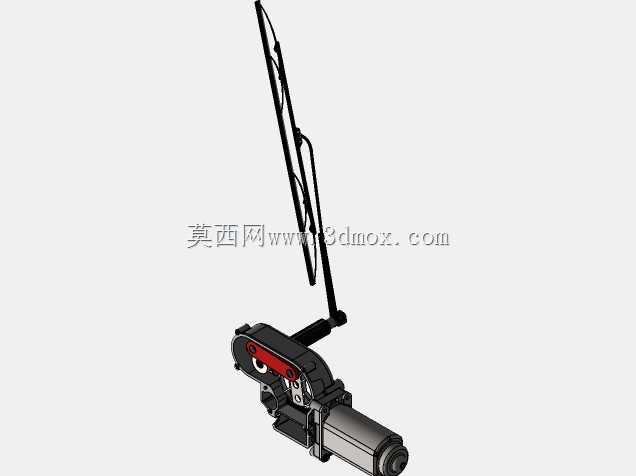

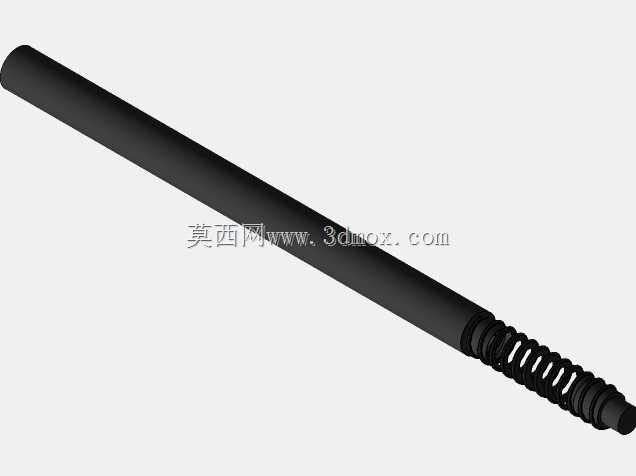

　　在乘用车辆与商用车辆的车身附件系统中，雨刮机构是保障雨天、雪天及扬尘天气下驾驶视野清晰的核心安全部件，其传动逻辑的合理性直接决定雨刮运行的平顺性、刮刷覆盖范围与长期使用可靠性。这套雨刮传动机构采用曲柄摇杆结合扇形齿轮的传动方案，区别于传统纯连杆式雨刮的结构布局，通过主动曲柄的圆周运动，带动连杆做平面往复摆动，再通过连杆末端的销接结构驱动扇形齿轮绕固定转轴做定轴往复回转，最终带动雨刮臂完成设定角度范围内的刮刷动作。从实际装车的应用场景来看，这类结构常应用于A0级乘用车、轻型载货汽车的前风挡雨刮系统，相比纯连杆传动结构，齿轮啮合段的传动比更稳定，能有效避免纯连杆机构在极限摆角位置容易出现的运动死点、抖动异响问题，

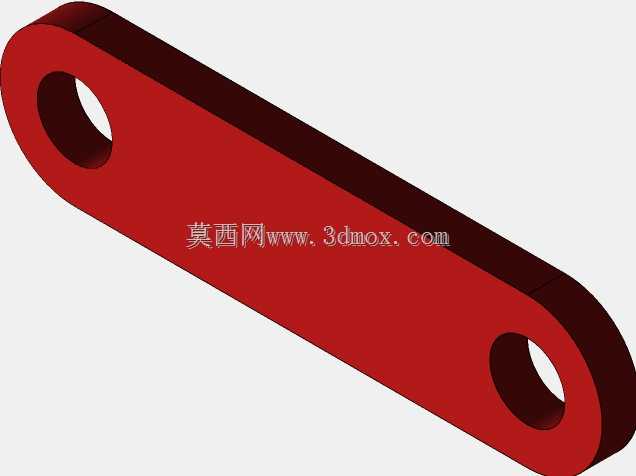

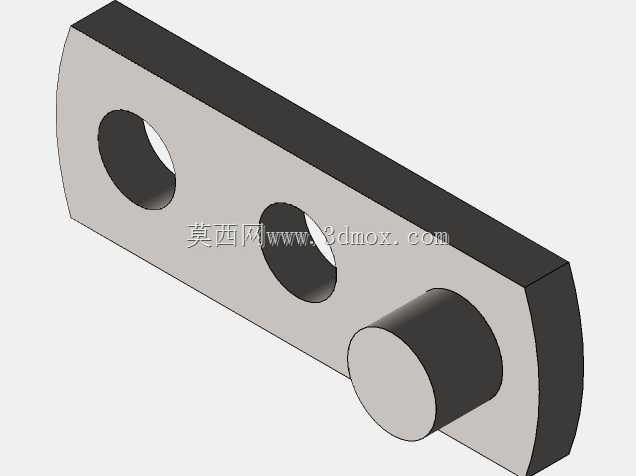

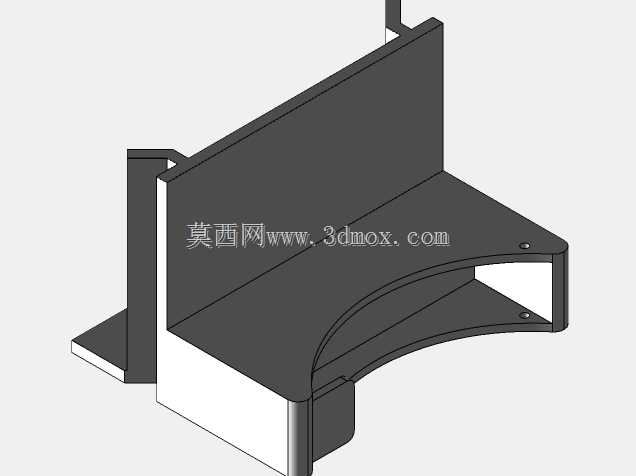

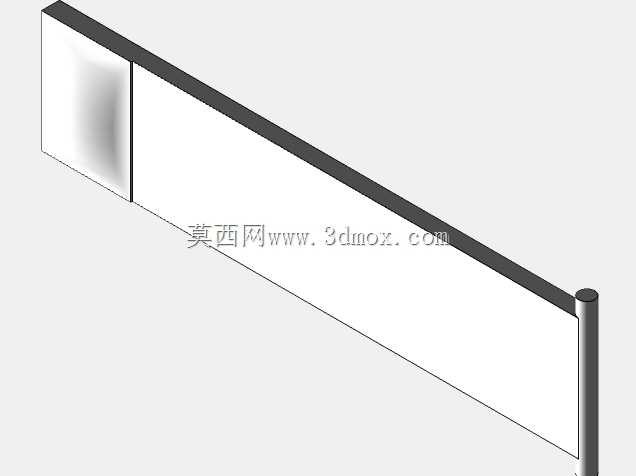

　　同时扇形齿轮的分度圆参数可根据风挡玻璃的曲面弧度、刮刷角度要求灵活调整，适配不同车型的安装边界。从设计思路层面拆解，这套机构的核心设计输入首先是风挡玻璃的刮刷覆盖要求，根据GB11555的相关要求，驾驶员主视野区的刮刷覆盖率需达到98%以上，副驾驶视野区覆盖率需达到80%以上，因此扇形齿轮的摆角被设定为114度，对应雨刮臂的刮刷角度刚好覆盖前风挡的主视野区域，不会出现刮刷盲区。主动曲柄的回转中心与扇形齿轮回转中心的中心距是整个机构的核心安装尺寸，设计时需结合车身前围板的安装空间预留，两个固定转轴的安装孔位需与前围钣金的冲压凸台位置匹配，避免与前围内部的空调风道、线束走向发生干涉。连杆部分采用双孔等截面冲压钢件结构，

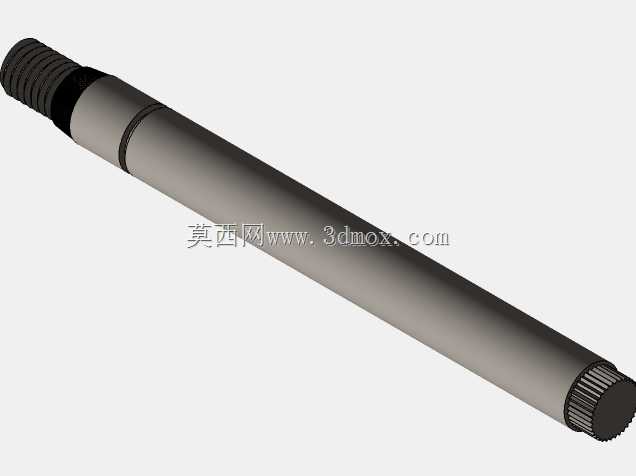

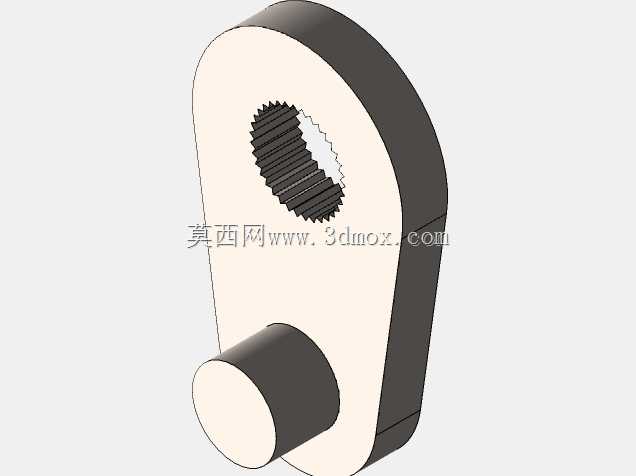

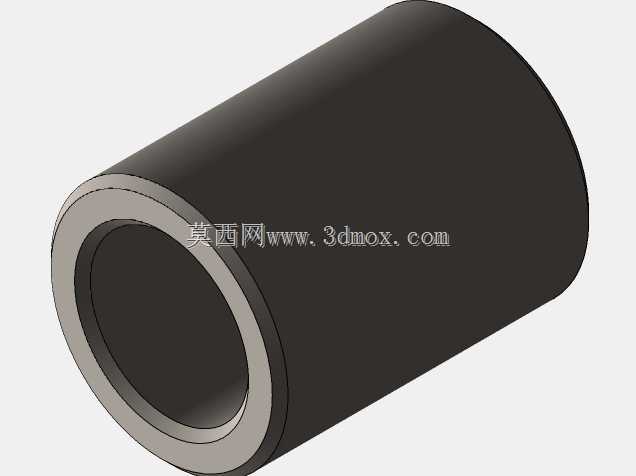

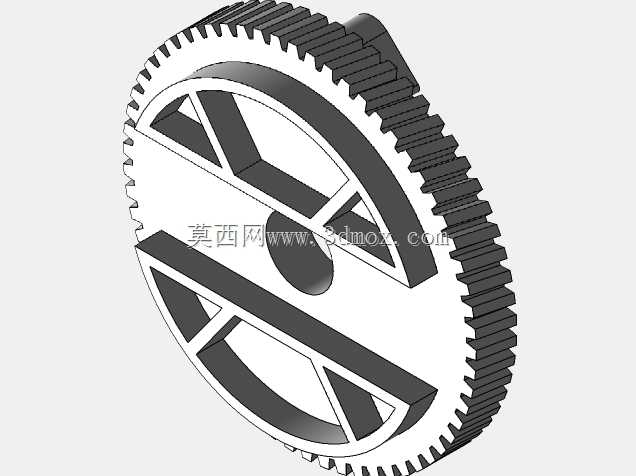

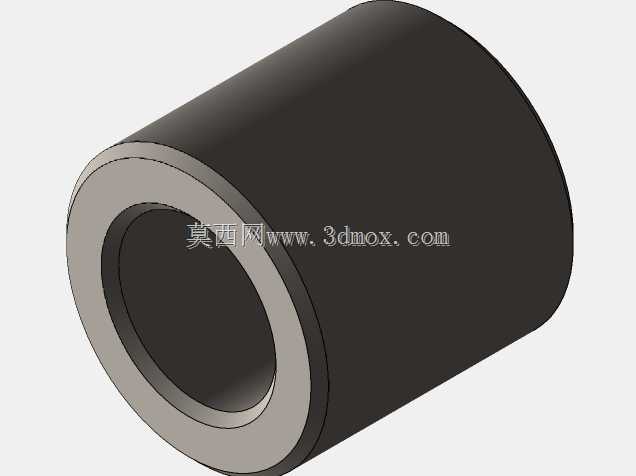

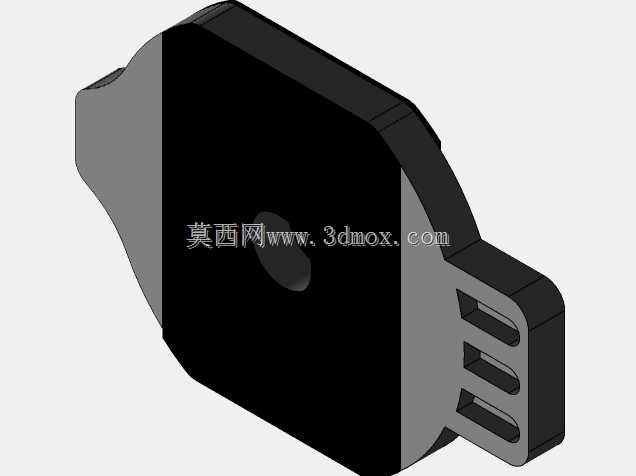

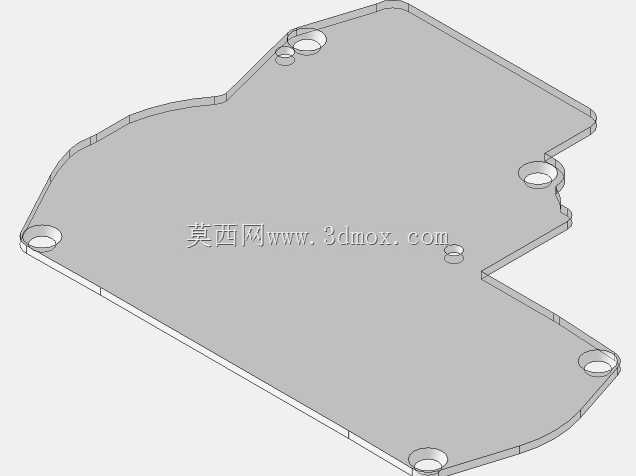

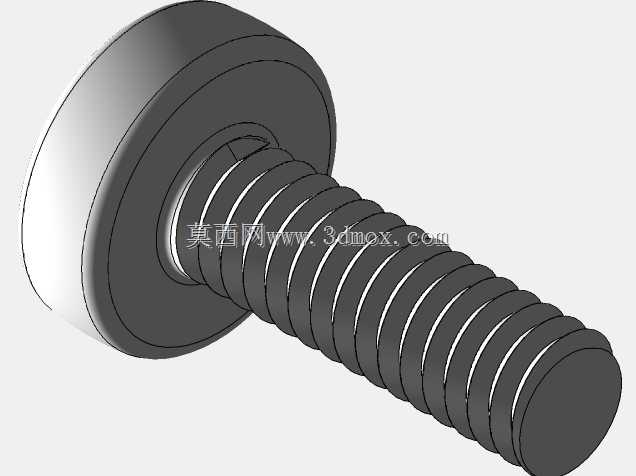

　　两个铰接孔内镶嵌自润滑铜套，减少长期往复摆动过程中的铰接磨损，连杆的长度参数经过运动学迭代优化，确保主动曲柄整周回转过程中，连杆与扇形齿轮的传动压力角始终处于许用范围内，不会出现传动卡滞。扇形齿轮的齿部采用渐开线齿形，模数选取1.25，齿顶高系数取标准值1，啮合侧隙控制在0.05-0.12mm之间，既保证齿轮往复回转过程中不会出现卡滞，也不会因侧隙过大导致雨刮换向时出现明显的旷量异响。从安装边界来看，整个机构的Z向安装高度控制在85mm以内，可适配厚度在0.8-1.5mm之间的前围钣金安装面，三个固定安装点的位置度公差控制在0.2mm以内，确保装车后齿轮啮合间隙处于设计区间内。主动曲柄的输入端预留标准花键接口，

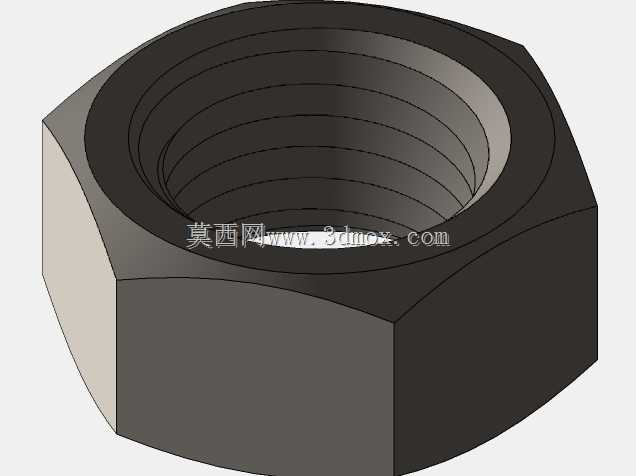

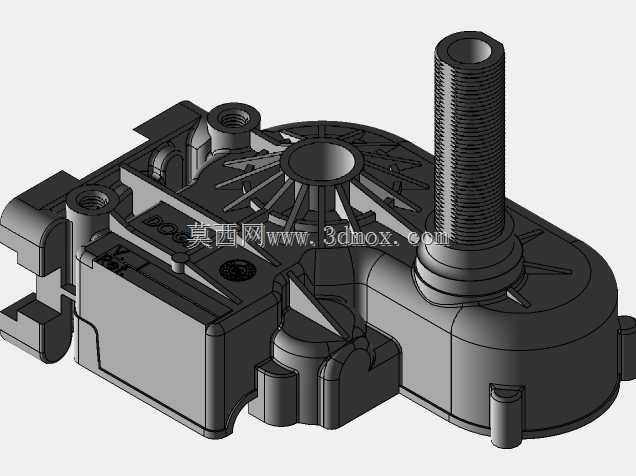

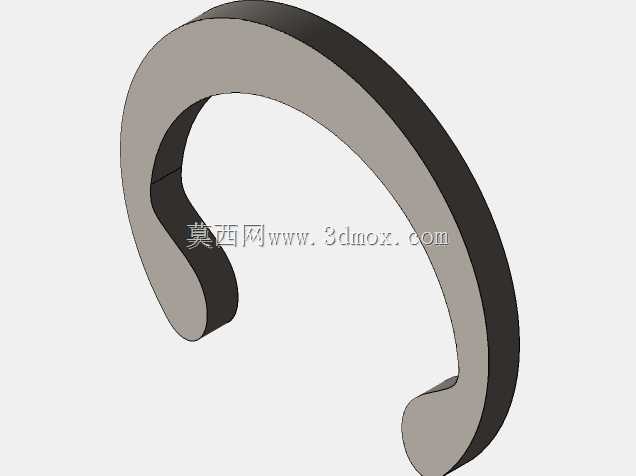

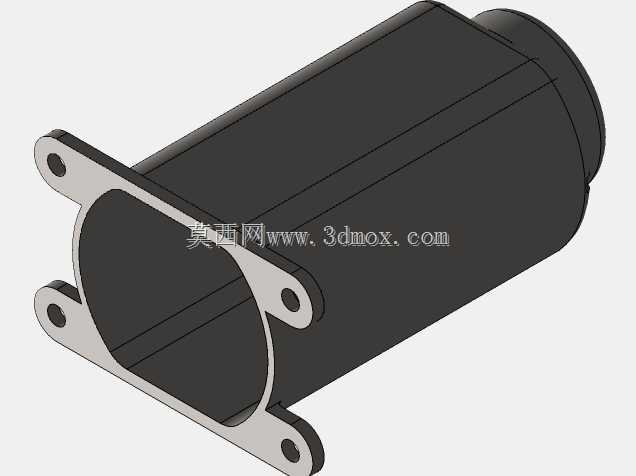

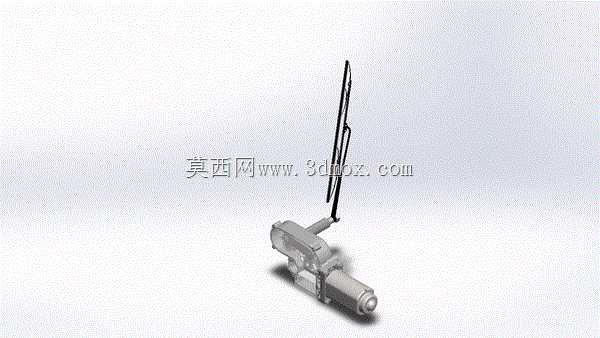

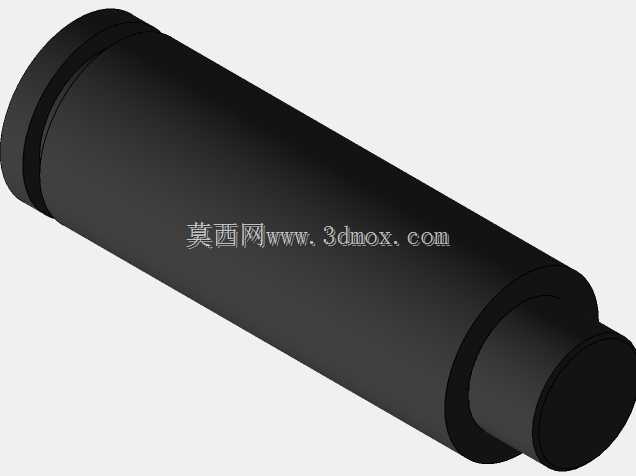

　　可直接匹配雨刮电机的输出轴，无需额外加装传动转接件，减少装配环节的累积误差。在实际运行过程中，这套机构的运动特性经过运动仿真验证，雨刮臂在刮刷行程的中间段运行速度平稳，在上下换向位置的加速度过渡平滑，不会出现明显的冲击载荷，能有效降低雨刮胶条的异常磨损，延长雨刮系统的整体使用寿命。相比传统的四连杆雨刮机构，加入扇形齿轮传动段后，机构的整体横向安装尺寸缩短了22%，更适合前围空间紧凑的小型车型使用，同时齿轮传动的传动效率更高，可降低对雨刮电机的输出扭矩要求，匹配功率更小的雨刮电机即可满足驱动需求，间接降低整车的制造成本与电气负载。在结构细节设计上，扇形齿轮的减重孔采用对称布局，既减少零件自身重量，也能保证齿轮回转过程中的动平衡，避免高速运行时出现振动。所有铰接位置的销轴都采用卡簧轴向定位，防止车辆运行过程中销轴脱出导致机构失效，铰接处的润滑脂采用耐低温锂基脂，可在-40℃到80℃的环境温度区间内保持稳定的润滑性能，适配不同地域的使用环境。
