课程教学用羊角锤结构三维设计

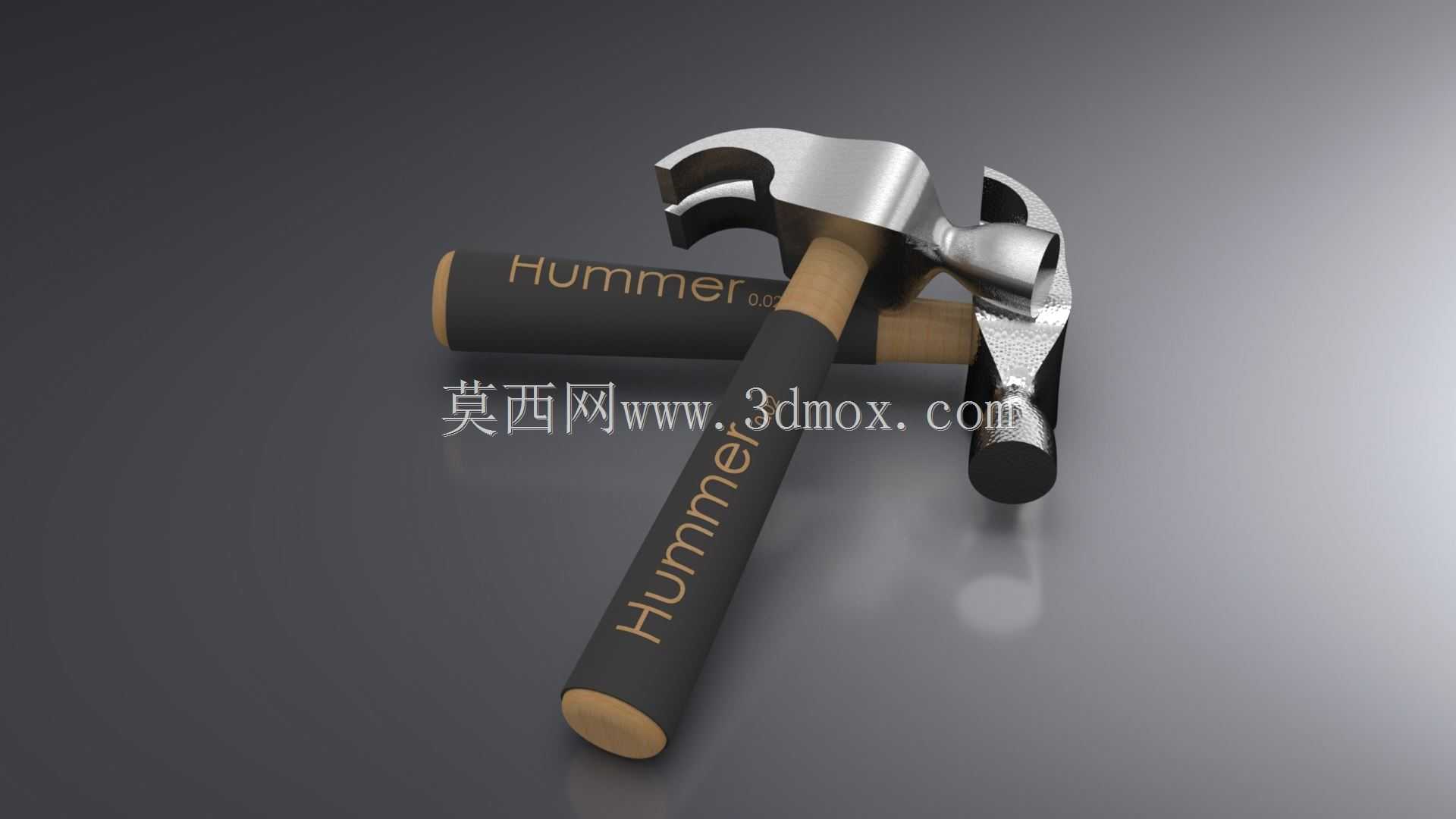

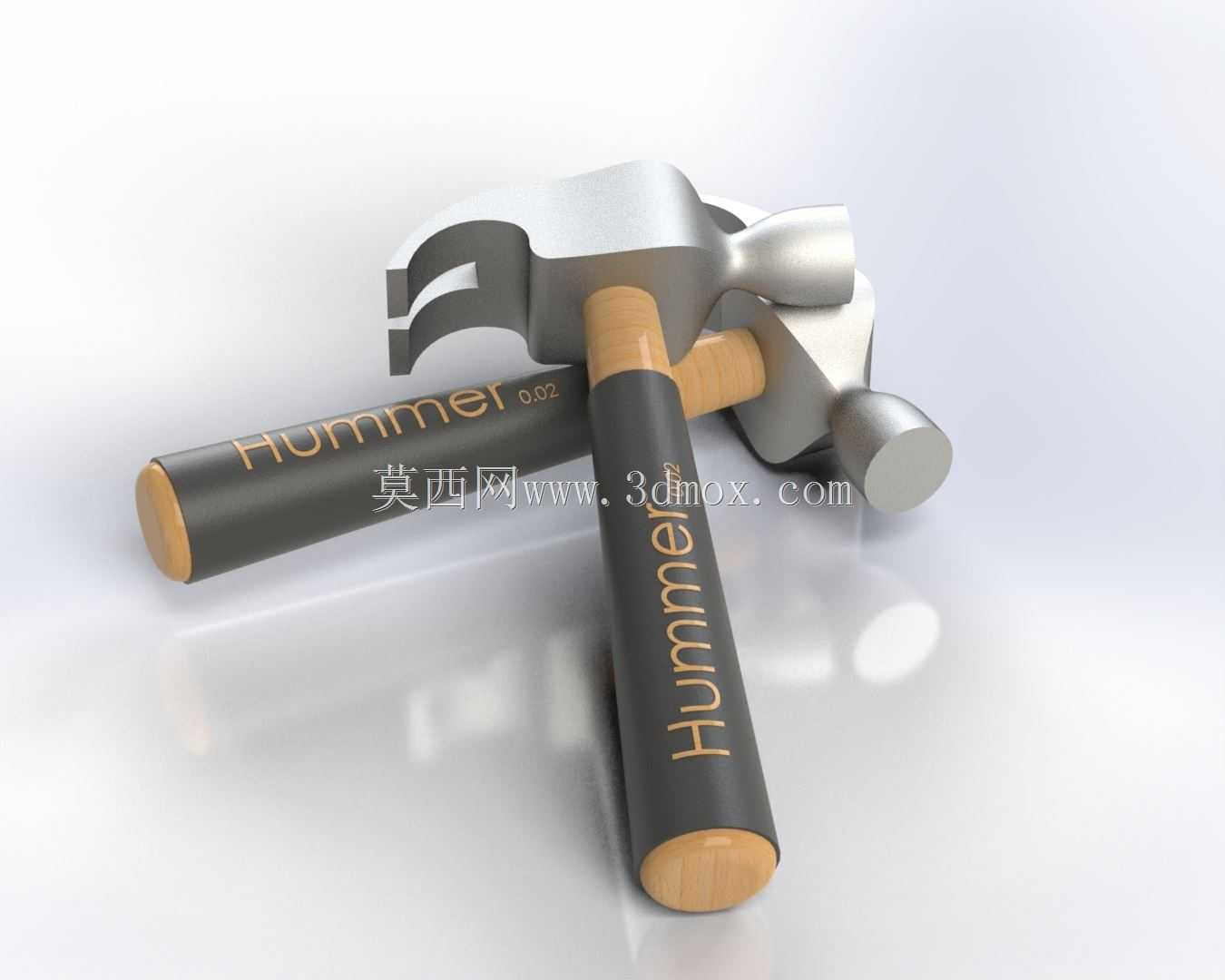

　　日常机械装配、建筑装修、木工加工场景里，羊角锤是出现频率极高的手动敲击工具，这款模型还原的是民用级通用羊角锤的完整结构，可作为手动工具结构教学、基础建模练习的参考载体。从实际使用场景出发，羊角锤的核心功能分为两部分，一是锤头端部的平面敲击区域，用于完成铁钉敲击、工件轻度整形、装配对位敲击等作业，二是锤头背部的羊角形分叉结构，用于嵌入铁钉帽后完成拔钉作业，两种功能集成在同一把工具上，能大幅减少作业时的工具更换频次，适配多类零散维修、加工作业的需求。

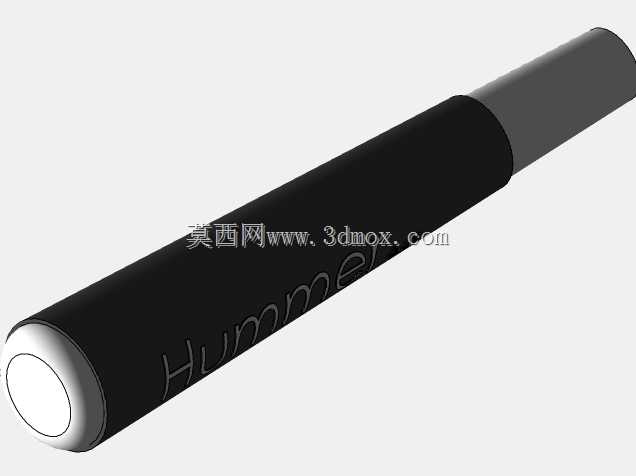

　　设计这款模型时，首先要平衡锤头的重量分布，敲击端的重量占比需要达到锤头总重的六成以上，保证敲击时的惯性输出足够，不会因为重心偏后导致敲击发力不稳、落点偏移的问题；羊角分叉的开口角度控制在30度左右，开口内侧做圆弧过渡处理，既可以适配不同直径的铁钉帽嵌入，也能在拔钉时以锤头背部平面作为杠杆支点，减少拔钉时的手部发力负荷，同时避免支点处棱角刮伤作业面。锤柄部分采用木质芯材外包防滑覆层的结构，木质芯材的韧性可以缓冲敲击时产生的反向震感，降低长时间使用后的手部麻感，外包的防滑覆层做了轴向防滑纹路处理，握持时的摩擦力足够，即使手部沾有少量汗液或木屑也不会出现打滑脱手的问题；锤柄与锤头的连接采用嵌入式楔紧结构，锤头的安装孔做上小下大的锥度设计，锤柄端部装入后打入金属楔块撑开，保证长期敲击使用时锤头不会出现松动脱落的问题，符合手动工具的安全使用要求。

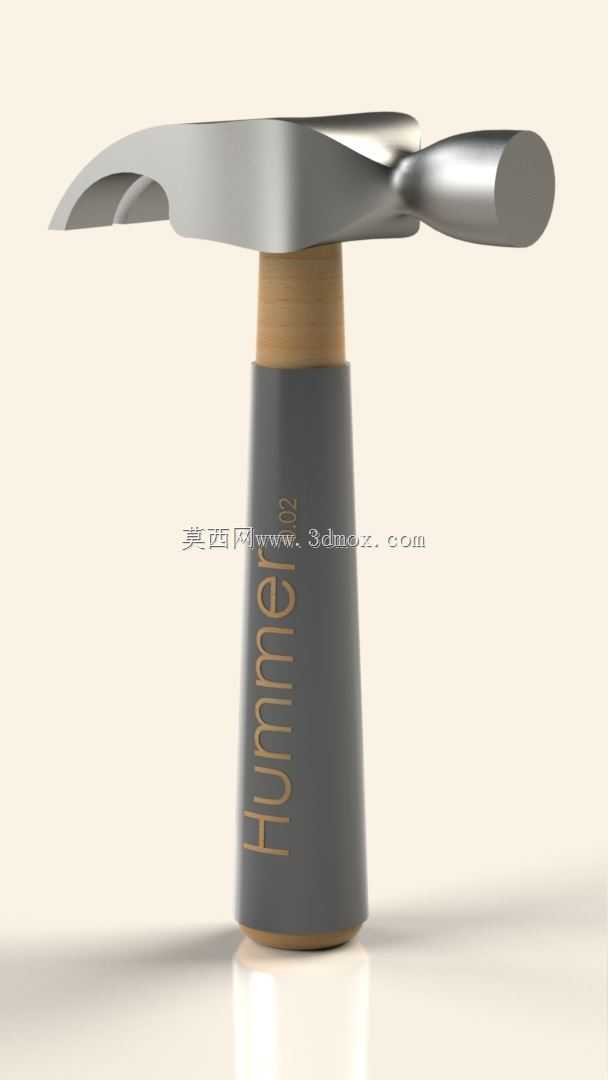

　　尺寸设计上，整锤总长度控制在320mm左右，锤头总长度135mm，敲击端面直径30mm，这个尺寸属于通用型羊角锤的常规尺寸，既可以满足日常家用、教学实训的使用需求，也适配大部分成人的握持手型，不会因为尺寸过大导致握持费力，也不会因为尺寸过小导致敲击力矩不足。锤头的金属部分做了表面抛光处理的结构还原，边缘处做1mm的圆角过渡，避免加工或使用时的锐角划伤，锤柄的防滑覆层长度覆盖整柄的三分之二，从靠近锤头100mm处一直延伸到柄尾，柄尾做圆弧收边，握持时柄尾不会硌伤手掌。

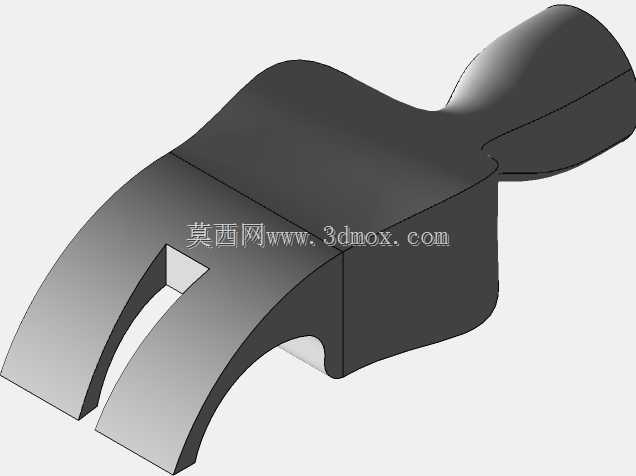

　　从建模逻辑来看，这款模型的结构拆分清晰，锤头部分可以通过旋转、拉伸切除完成基础外形，再对羊角分叉部分做曲面修整，保证分叉处的曲面顺滑无突兀棱角；锤柄部分的木质芯材与外包覆层做装配配合，配合面预留0.1mm的装配间隙，还原实际生产中的装配公差，楔紧结构单独做零件建模，完整还原锤头与锤柄的锁紧装配关系，对于基础建模学习者来说，可以通过这款模型练习基础特征建模、装配配合、简单曲面修整的操作，也能直观理解手动工具的结构设计逻辑，明白每个结构对应的实际使用需求，避免建模时只做外形还原而忽略结构合理性的问题。

　　实际使用中，这类通用羊角锤的敲击端硬度控制在HRC45-50之间，既保证敲击时不会因为端面过软出现凹陷变形，也不会因为硬度过高导致敲击时崩裂产生安全隐患；羊角部分的硬度略低于敲击端，保证拔钉时的结构韧性，不会因为受力过大出现分叉断裂的问题。模型还原的结构完全贴合民用级羊角锤的量产设计，没有做多余的装饰性结构，所有外形结构都对应实际使用功能，比如锤柄上的标识区域做了凹陷处理，实际生产中可以在这个区域粘贴品牌标识或防滑胶贴，不会因为标识凸起影响握持手感。

　　在教学场景中，这款模型可以作为机械基础课程的结构案例，用来讲解手动工具的人机工程设计、杠杆原理应用、装配结构设计等知识点，学习者可以在模型基础上修改锤头重量、锤柄长度、握把覆层纹理等参数，适配不同使用场景的需求，比如针对木工使用场景可以适当加长锤柄提升敲击力矩，针对家用便携场景可以缩短整体长度降低重量，方便放入工具箱携带。
