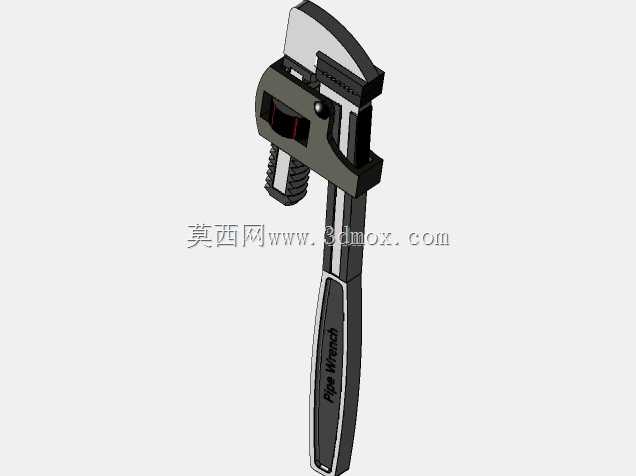

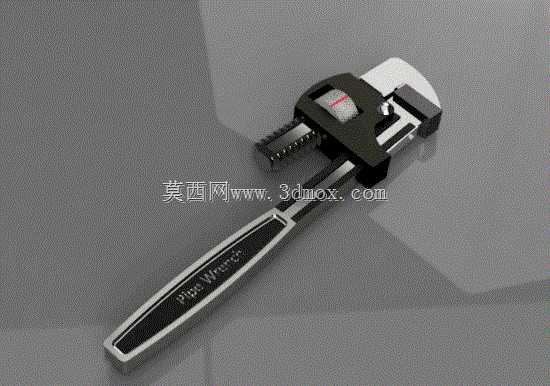

可调式管道夹持紧固扳手结构设计

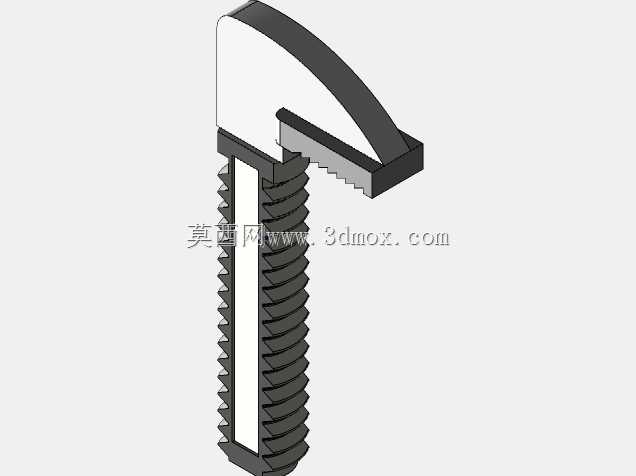

　　在民用给排水施工、工业管路安装、油气输送管线运维、消防管道布设等现场作业场景中，管道类工件的夹持、旋拧、拆装作业始终离不开适配的手动夹持工具，这类作业场景的共性特点是工件多为圆柱形薄壁或厚壁金属/非金属管材，表面光滑度差异大，常规开口扳手无法形成稳定夹持力矩，容易出现打滑、刮伤管材表面、施力不足导致螺纹咬合不到位等问题，可调式管道扳手正是为适配这类作业需求设计的专用手动工具。从结构设计逻辑来看，这款管道扳手采用了经典的活动颚板加固定颚板的夹持结构，颚板夹持面加工有连续的锯齿形咬合齿，齿形角度经过反复校核，既能够在施加径向夹持力时嵌入管材表层形成足够的静摩擦力，避免旋拧过程中出现打滑，又不会因为齿形过尖导致薄壁管材出现局部凹陷变形，

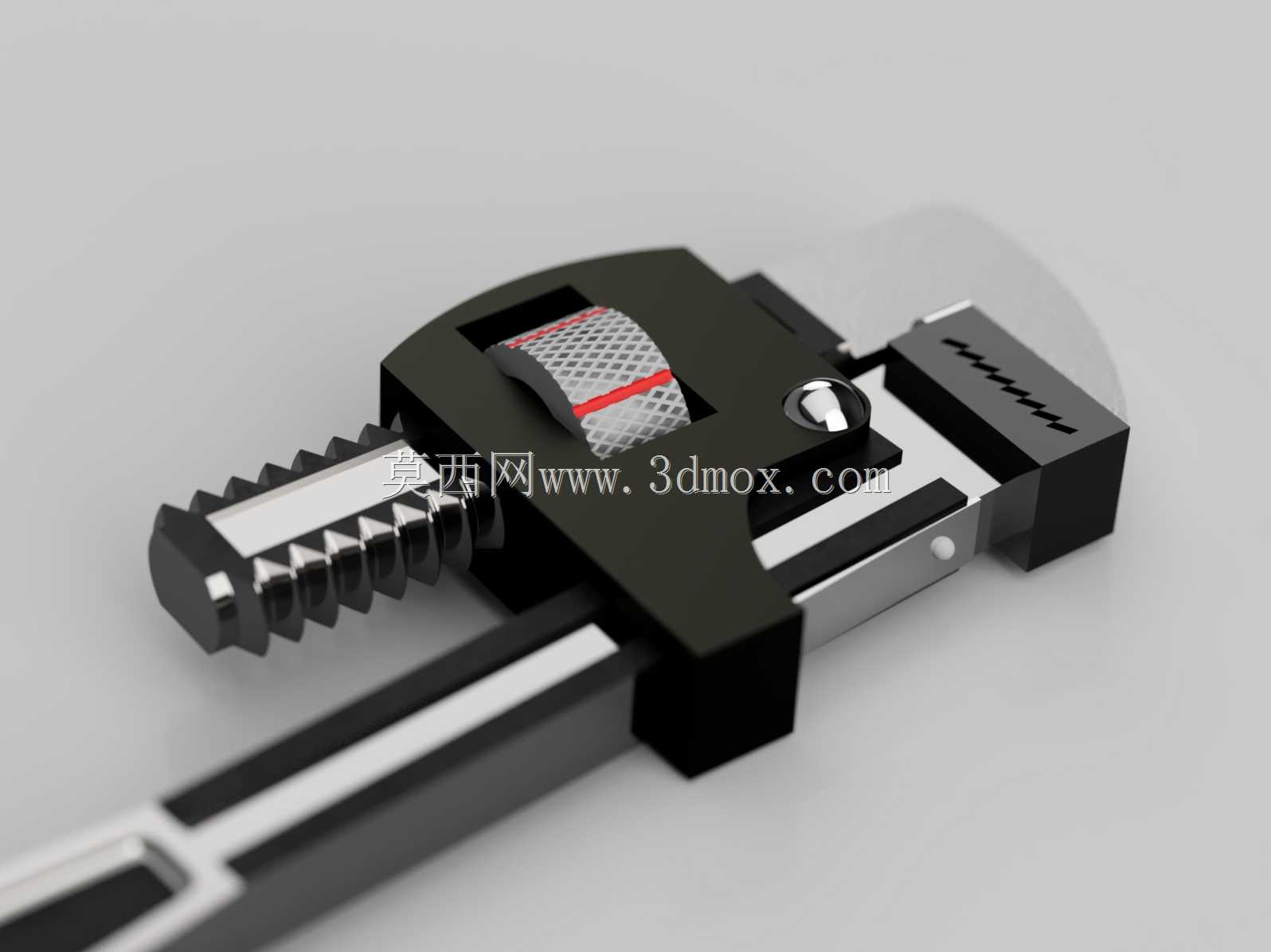

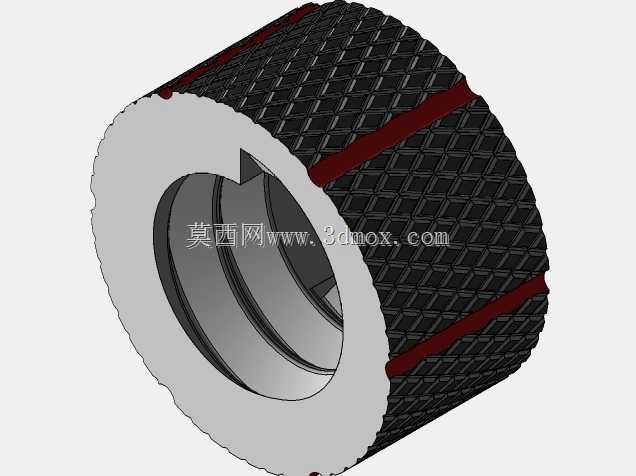

　　适配从镀锌钢管、PPR复合管到薄壁不锈钢管的多种常见管路工件夹持需求。调节机构采用齿条式步进调节结构，活动颚板与手柄本体上的齿条导轨配合，通过扳动调节拨块即可快速调整颚板开口尺寸，覆盖常规作业中DN15到DN50管径的夹持需求，调节行程的限位结构做了内嵌式设计，避免调节过程中活动颚板脱出导轨导致的工具失效，同时调节拨块的阻尼做了适配优化，单手即可完成开口尺寸的快速调整，不需要额外辅助操作，适配高空、狭小空间等单手作业的场景。手柄部分采用了包胶加金属本体的复合结构，金属本体承担主要的力矩传递载荷，选用中碳钢经调质处理，整体强度能够满足最大300N·m的旋拧力矩需求，不会出现手柄弯曲、断裂的失效问题；握持区域的包胶层做了防滑纹理设计，表面的凹凸纹理能够增加手掌与手柄的摩擦力，即使手上沾有油污、水渍，也能保持稳定的握持手感，避免施力过程中脱手。手柄尾部做了挂孔设计，方便作业现场悬挂收纳，减少工具丢失的概率。从安装边界与外形尺寸来看，这款扳手整体长度控制在250mm区间，属于现场作业常用的10寸规格，颚板最大开口量达到60mm，能够覆盖绝大多数常规管路安装的管径需求，整体重量控制在0.6kg左右，长时间握持作业不会产生明显的手部疲劳，适合现场运维人员随身携带。在实际作业过程中，这款扳手除了常规的管道螺纹旋拧作业外，还可以临时充当夹持钳用于小型五金件的拆装、变形工件的校正等辅助作业，颚板的咬合齿经过淬火处理，表面硬度达到HRC45-50，

　　长期使用不会出现齿形磨损失效的问题，使用寿命相比普通铸造扳手提升40%以上。设计过程中针对扳手的受力薄弱点做了结构优化，颚板与齿条的连接位置做了圆弧过渡处理，避免应力集中导致的断裂问题，调节齿条的齿形做了等强度设计，每个齿的承载能力经过校核，能够承受最大夹持力矩下的剪切载荷，不会出现断齿、滑齿的问题。在管路维修作业中，经常遇到锈蚀的管道螺纹连接件，这类场景需要工具能够提供持续稳定的大扭矩输出，这款扳手的力臂长度经过优化，在常规成年人的施力范围内即可输出足够的旋拧力矩，不需要额外加接延长杆，避免因为过载导致的工具损坏或者螺纹断裂问题。同时颚板的开口角度做了适配设计，夹持管材时颚板与管材的接触面积达到最大化，

　　单位面积的压强控制在管材的许用挤压应力范围内，即使是薄壁铜管、铝管这类软质管材，也不会出现夹扁、夹伤的问题，兼顾了夹持可靠性与工件防护需求。从三维建模的角度来看，这款扳手的所有零部件都做了全参数化设计，每个配合尺寸都标注了公差带，活动颚板与导轨的配合采用H7/g6的间隙配合，既保证调节过程的顺畅无卡滞，又不会因为间隙过大导致夹持时出现晃量，影响施力精度。锯齿形咬合齿的建模采用了阵列特征，每个齿的角度、深度参数都经过实际作业验证，能够适配不同材质管材的咬合需求，手柄包胶层的厚度控制在3mm，既保证握持的舒适度，又不会因为包胶过厚导致手柄整体尺寸过大，影响狭小空间内的作业灵活性。整体结构没有多余的冗余设计，所有零部件都服务于夹持、旋拧的核心功能，拆装维护也十分便捷，只需要拆下调节机构的固定销，即可完成活动颚板、调节拨块的更换，降低工具的后期维护成本。在现场作业的适配性上，这款扳手能够适配绝大多数管路安装、维修的作业场景，不管是家装水电改造中的小管径管路安装，还是工业厂区内的工艺管线运维，都能提供稳定可靠的夹持性能，是手动工具品类中应用范围极广的通用五金作业工具。
