往复式动力传动用十字头结构设计

　　在往复式压缩机、内燃机、柱塞泵这类依靠直线往复动作完成介质压缩、动力输出的设备中，十字头是连接侧向往复运动部件与传动连杆的核心衔接构件，它的存在直接解决了连杆摆动过程中产生的侧向力问题，避免活塞杆直接承受径向载荷导致的密封件偏磨、杆体弯曲故障。日常在石化场站的往复式压缩机组维护、油田抽油机的传动端检修、小型高压柱塞泵的拆解作业中，都能频繁接触到这类构件，它的运行稳定性直接决定了整台动设备的连续无故障运行时长，很多现场出现的活塞杆密封泄漏、传动端异响问题，追根溯源都和十字头的配合间隙超差、导向面磨损有关。

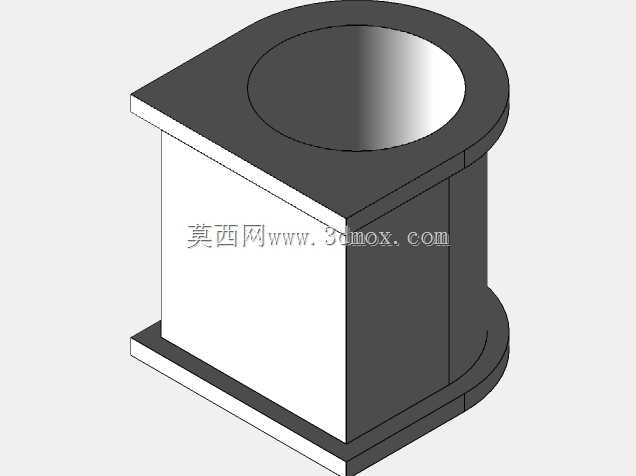

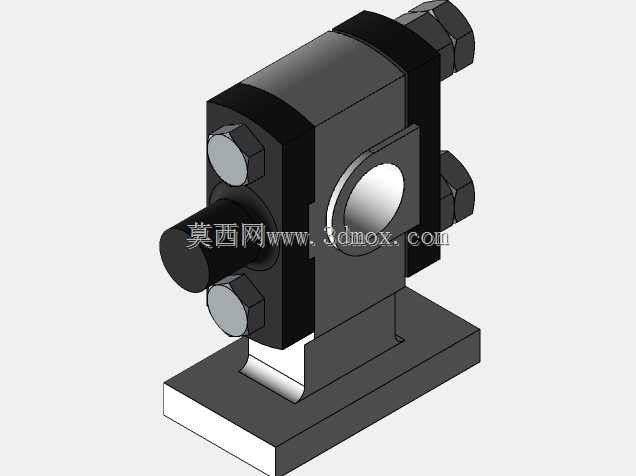

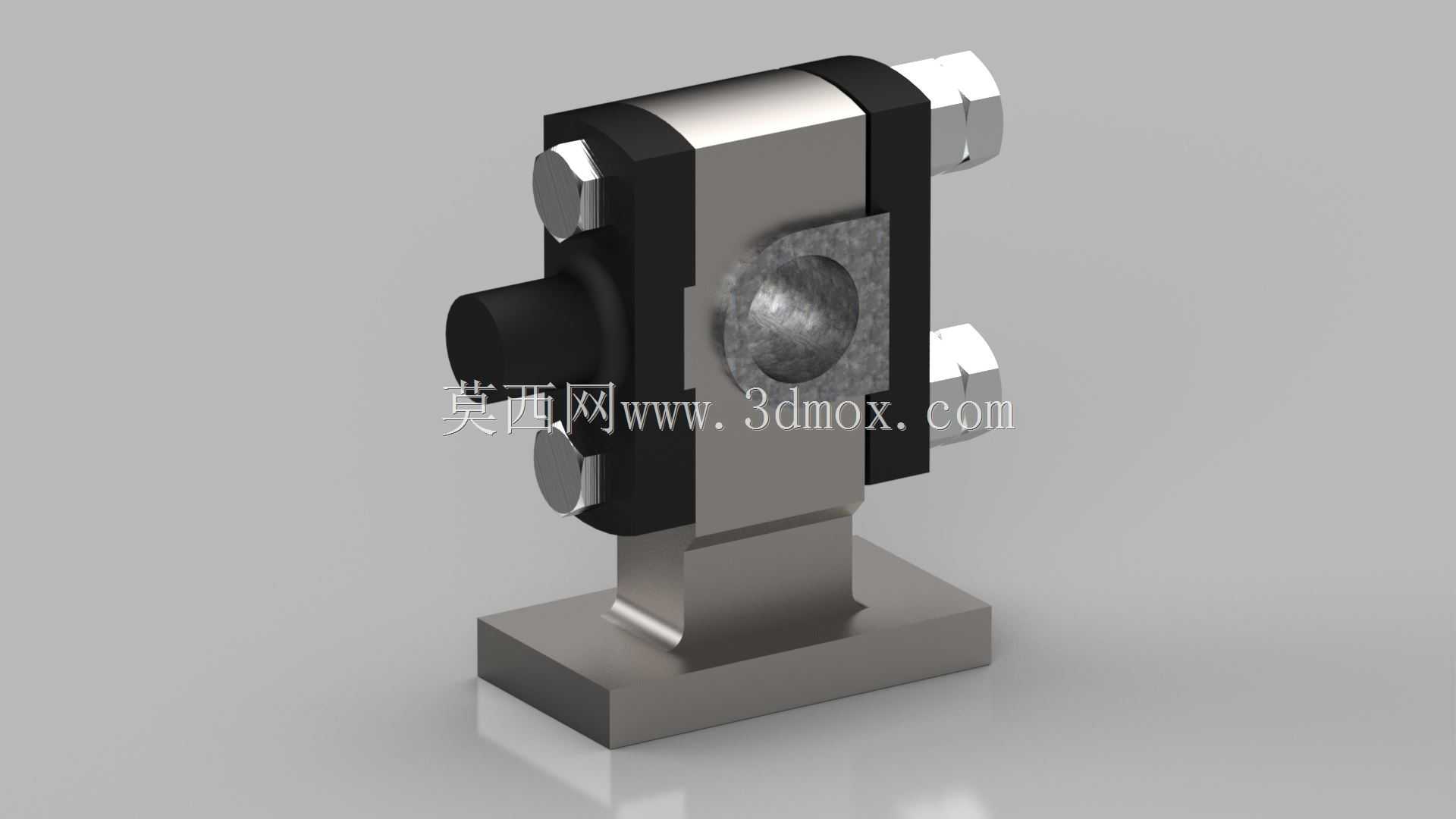

　　从结构功能上看，这个十字头采用分体式装配设计，主体为带安装底座的块状承力结构，上部设置了与连杆小头配合的球窝铰接结构，球面配合可以自适应连杆在摆动过程中的角度变化，不会因为传动角度偏移产生卡滞应力，两侧的对称销轴结构用于连接十字头销，实现连杆与十字头的铰接传动，下部的导向底座与设备机身的十字头滑道配合，在往复运动过程中承担导向作用，把连杆传递来的侧向力均匀分散到滑道接触面上，保证活塞杆始终沿直线轨迹运动，不会出现径向偏移。设计时特意将球窝位置设置在十字头体重心的轴线上，就是为了让往复运动过程中的惯性力与承力中心重合，减少高速运行时的附加振动，很多早期十字头设计因为铰接点偏心，运行到行程止点时会出现明显的敲击异响，就是力系不平衡导致的。

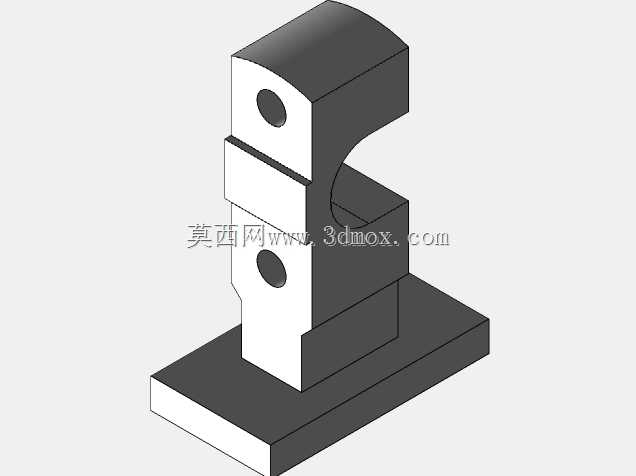

　　做这类十字头的结构设计时，首先要匹配的是配套设备的滑道安装尺寸，下部导向块的宽度、长度直接决定了导向面的比压，通常导向面的投影面积要根据设备的最大侧向力来核算，保证运行时接触面比压在材料许用值范围内，避免出现导向面烧研、拉毛的问题。两侧的销轴安装孔要保证同轴度误差控制在0.02mm以内，否则装配后十字头销会出现偏载，运行过程中容易出现销子断裂、衬套异常磨损的故障。中间的球窝结构要和连杆小头的球头做配研处理，接触面积要达到70%以上，保证铰接传动时受力均匀，不会出现应力集中导致的球面压溃。上部的活塞杆连接端要设置可靠的锁紧结构，通常会采用螺纹连接加防松销的形式，避免往复运动过程中连接松动导致的行程错位。

　　从安装边界来看，这个十字头的整体外廓尺寸要完全适配机身滑道的内部空间，导向底座与滑道之间的间隙要控制在0.1-0.3mm之间，间隙过小会导致运行时热胀卡滞，间隙过大则会出现运动冲击、导向精度下降的问题。两侧销轴伸出端的长度要控制在连杆小头宽度的配合范围内，不能和滑道内壁产生运动干涉，下部底座的滑动面通常会浇注巴氏合金或者镶嵌自润滑材料，降低运行过程中的摩擦系数，减少磨损量。在实际装配过程中，还要调整十字头与活塞杆的连接同轴度，保证活塞杆的跳动值在允许范围内，否则会导致前端的密封件快速磨损，出现介质泄漏的问题。

　　很多现场检修时会忽略十字头滑道的润滑油路设计，这个结构在导向面位置预留了润滑油槽的布置空间，运行时压力润滑油会通过机身油路进入导向面，形成稳定的油膜，避免金属直接接触产生干摩擦，设计时油槽的走向要顺着运动方向布置，不能出现直角锐边，防止运行时刮掉油膜。球窝铰接位置也要设置独立的润滑通道，保证球面配合位置始终有润滑油填充，减少铰接面的磨损。对于应用在高压、高转速工况下的十字头，还要做动平衡校核，控制往复运动件的重量偏差，减少运行时的惯性力冲击，延长整机的传动部件使用寿命。
