高保真实物扫描扬声器框架结构

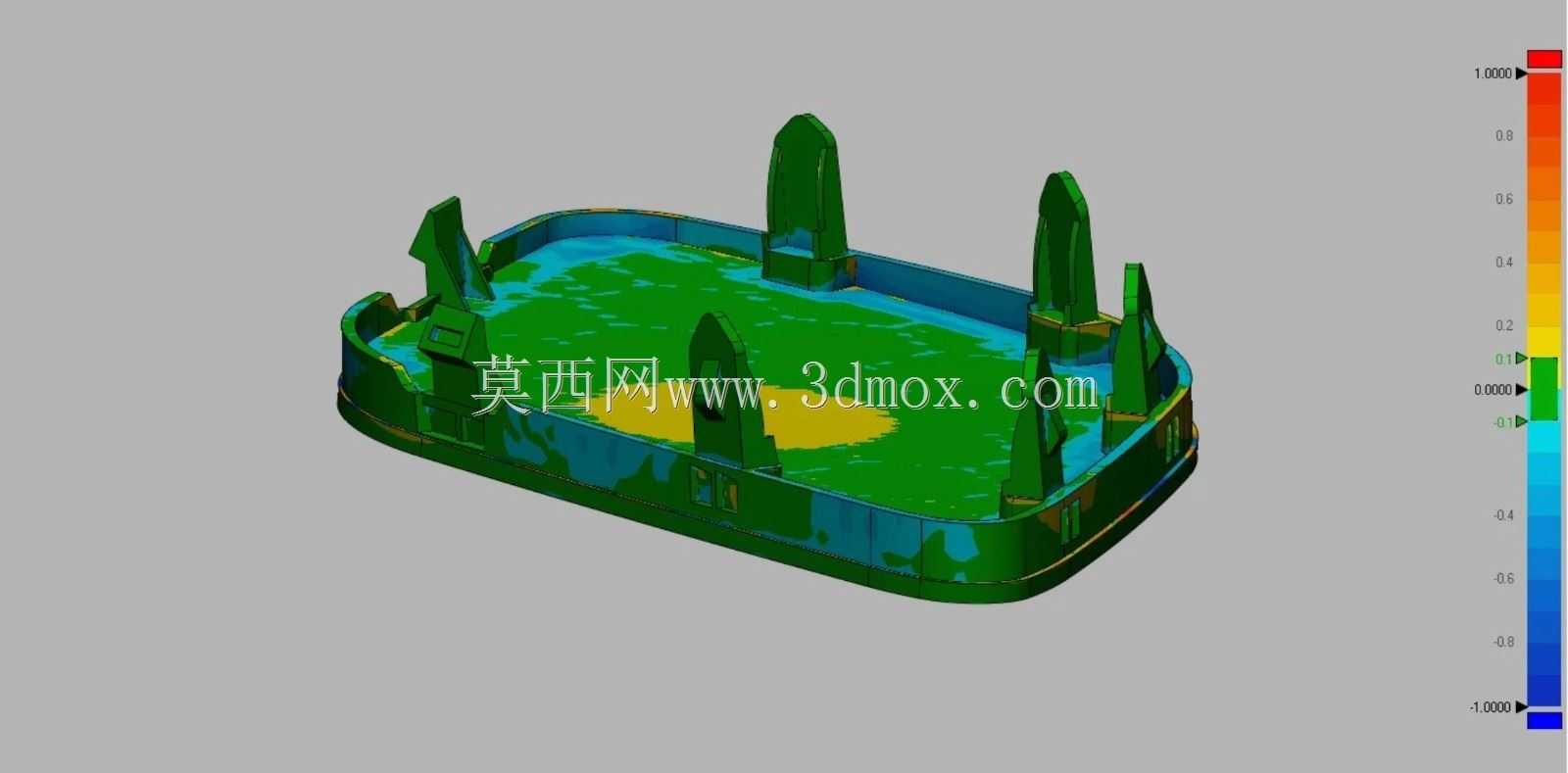

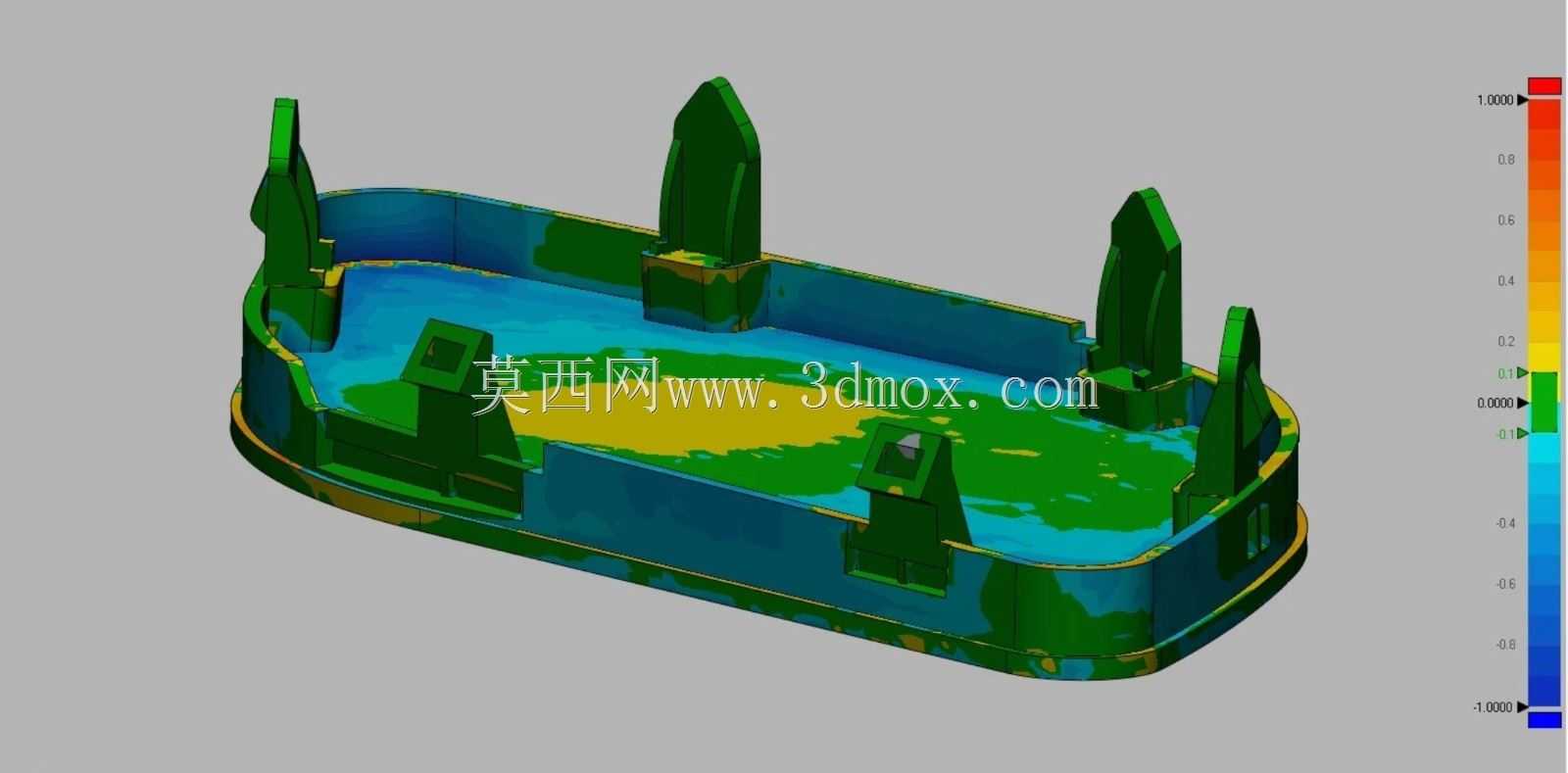

　　做电声设备结构配套这么多年，见过不少扬声器安装框架的设计偏差问题，很多开模或者加工出来的框架，和扬声器单元、设备腔体的匹配度差，要么装上去有缝隙产生声泄漏，要么固定柱位置偏了强行拧螺丝导致框架应力变形，反而影响声学性能。这次拿到的这套扫描逆向出来的框架结构，是从实际量产合格的成品件上逐帧扫描采集点云拟合出来的，和实物的轮廓偏差控制在工业级公差范围内，做结构适配的时候能省很多反复修模、调装配位的功夫。

　　先讲实际应用场景，这类框架主要用在中小型桌面有源音箱、嵌入式背景音响、车载中音单元的安装固定环节，是扬声器单元和设备壳体之间的核心连接载体，既要承担扬声器单元的承重，把单元牢牢固定在设计位置，还要隔绝单元工作时产生的振动传递到壳体上避免产生多余谐振，同时框架的边缘轮廓要和壳体的安装槽完全贴合，保证声腔的密封性，不让前后腔的声波串扰影响频响表现。之前有客户做一款桌面音箱，自己测绘旧框架做的结构，装上去之后低频发散，拆开来查了半天才发现框架边缘和壳体槽有0.8mm的缝隙，声短路了，后来用扫描件做基准改了轮廓，问题直接解决，这也是高保真扫描模型的实际价值——能把实物上那些容易被人工测绘忽略的微小曲面、安装柱拔模角度、边缘密封筋的细节都完整还原出来。

　　从功能特性上看，这个框架上的六根立式固定柱，位置是完全匹配对应扬声器单元的安装孔位的，柱体的高度是经过实际装配验证的，刚好能让扬声器单元的磁钢部分和后方腔体预留出足够的散热间隙，不会因为贴太近导致磁钢热量散不出去，长时间大功率工作出现消磁、音圈过热烧损的问题。框架底部的环形承托面，是带微小倾斜角度的，这个角度很多人工测绘的时候会忽略，做成平的，实际上这个斜面是和扬声器单元的折环下沉弧度匹配的，装上去之后折环在大振幅运动的时候不会碰到框架边缘产生擦圈异音。承托面上的密封槽宽度和深度，也是适配常用的2mm直径泡棉密封胶条的，胶条嵌进去之后不会移位，压紧的时候压缩量刚好在30%左右，是密封效果最好、同时装配压力不会太大的区间。

　　设计思路上，这套逆向结构完全遵循实物的工程合理性，没有做多余的改动，框架主体的壁厚是均匀的2.5mm，不管是用ABS注塑还是用光敏树脂3D打印做样件，都不会出现壁厚不均导致的缩印、打印翘曲问题。固定柱的根部做了R1.2的圆角过渡，避免应力集中，在螺丝拧紧的时候柱体不会从根部断裂，之前有新手做设计把固定柱根部做直角，打螺丝的时候稍微用点力柱就裂了，这种实际生产里踩过的坑，在扫描出来的实物结构上都已经做了规避。框架边缘的几个定位凸台，是和壳体上的定位槽对应的，装配的时候先把凸台卡进槽里，框架就不会移位，拧螺丝的时候不用反复对位，能提升装配线的效率，凸台的侧面做了1度的拔模斜度，卡进去的时候有导向，不会卡滞。

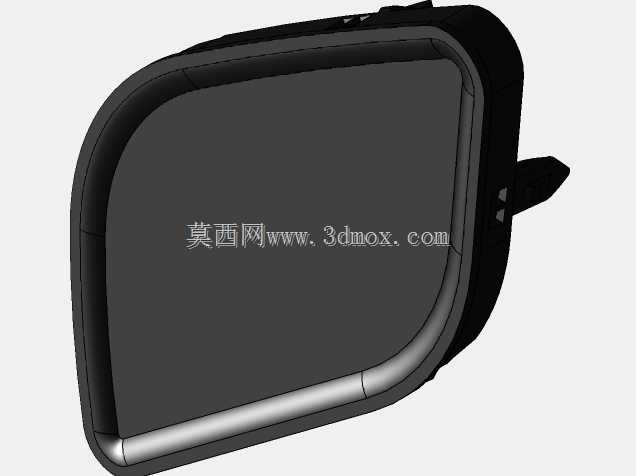

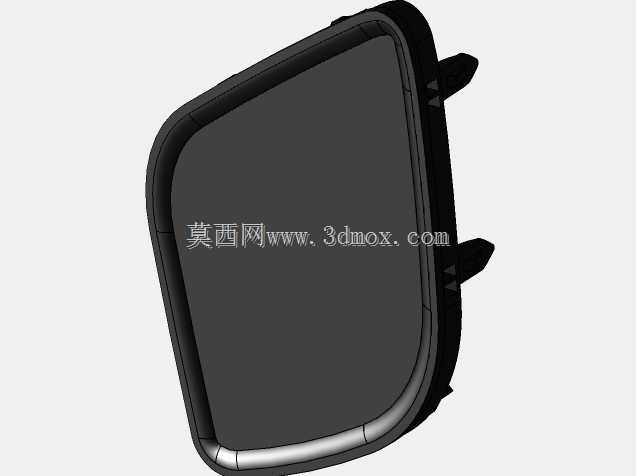

　　再讲安装边界的尺寸逻辑，框架整体的外轮廓是带圆角的类矩形，长宽尺寸刚好适配常见的4英寸全频扬声器单元的安装开孔，安装的时候不需要额外扩孔或者修边，固定柱的内孔是M3螺丝的适配孔，孔深6mm，拧螺丝的时候不会把柱体顶穿，也不会因为孔太浅导致螺丝咬合不够松脱。框架的整体高度是22mm，安装之后扬声器单元的正面突出框架表面1.5mm，刚好和前面板的网罩间隙匹配，不会蹭到网罩产生杂音。框架底部的几个避让缺口，是对应壳体内部走线的位置，扬声器的焊片引线可以从缺口里顺到后方的功放板位置，不会被框架压住磨破线皮导致短路。

　　做这类声学结构件的时候，很多人觉得框架就是个固定的架子，随便画个形状打个孔就行，实际上框架的每一处尺寸、每一个曲面角度，都会影响最终的声学表现和装配可靠性，用这种基于实物3D扫描得到的结构做设计基准，能避开很多实际生产和装配里的隐性问题，不管是做同规格产品的复刻改款，还是做现有设备的维修替换件，都能保证装上去的匹配度，不用反复调整尺寸打样，能大幅缩短研发和打样的周期。
