星形槽轮间歇定位滑块组件结构

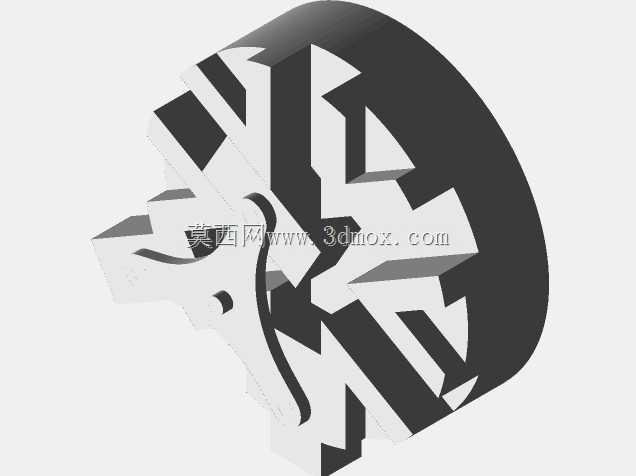

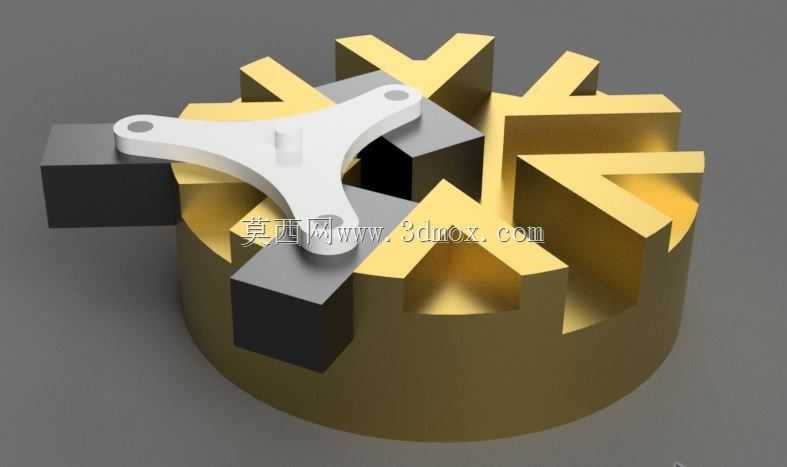

　　这套星形槽轮配合的滑块组件，核心应用在多工位间歇回转的工装定位场景里，常见于自动化装配线的转台分度、小型专用机床的工位切换、非标检测设备的工件转序工位，区别于常规圆柱销槽轮的点接触受力，这套滑块采用面接触的嵌合结构，能承受更大的径向锁紧力，在频繁启停的间歇动作里，能减少接触位置的压溃磨损，延长机构整体的维护周期。从结构设计逻辑来看，底座的星形开槽采用等角度放射状布局，每个槽的截面为矩形，和滑块的外形做了小间隙滑配，间隙控制在0.02-0.04mm之间，既保证滑块能在槽内顺畅径向滑动，又不会因为间隙过大出现回转方向的窜动。上方的三臂拨盘在回转过程中，臂端的圆弧面会依次推动对应位置的滑块沿径向向外移动，当拨盘转过对应角度后，

　　滑块在底部复位结构的作用下回缩，卡入拨盘的定位缺口内，完成一次分度定位动作，整个过程没有刚性冲击，拨盘的轮廓线做了等速运动修正，能在中低速运转下保持平稳的动力传递。安装边界方面，整个组件的底座为圆柱形结构，外径适配常规120mm规格的转台安装法兰，底座底部预留了4个M6的沉头安装孔，孔位分布在直径100mm的分度圆上，能直接固定在标准回转支承的安装面，不需要额外做转接板。滑块的径向行程为15mm，完全伸出时最外端距离底座中心的距离为70mm，完全回缩时最内端距离中心25mm，适配的拨盘回转直径为110mm，安装时需要保证拨盘的回转中心和底座中心同轴度误差不超过0.01mm，否则会出现滑块卡滞、拨盘受力不均的问题。实际使用中，

　　这套滑块组件不需要额外的锁紧机构，依靠滑块和槽的嵌合就能实现转台的位置锁定，定位重复精度能达到0.03mm以内，适合用在对定位精度有中等要求、工位数量为6的自动化设备上，比如小零件的压装工位、电子产品的组装转台、小型五金件的多工序检测设备。设计时特意将滑块的受力面做了1mm的倒角处理，避免拨盘推动滑块时出现棱边咬合的情况，滑块和星形槽的接触表面建议做淬火处理，表面硬度达到HRC45-50，能承受每分钟60次的频繁往复动作而不会出现过早磨损。和传统的圆柱销槽轮机构相比，这套滑块结构的接触面积是圆柱销的3倍以上，同等负载下接触应力更小，在传递相同扭矩的情况下，整体结构可以做的更紧凑，不需要额外加大槽轮的直径来提升结构强度，

　　适合安装空间受限的小型非标设备。在装配过程中，需要先将所有滑块装入星形槽内，检查每个滑块的滑动顺畅度，不能有卡顿、歪斜的情况，再安装拨盘，手动转动拨盘测试每个工位的滑块动作，确认滑块伸出和回缩都能到位，没有卡滞点之后再固定拨盘的驱动轴。另外，滑块的顶部预留了和拨盘接触的耐磨片安装槽，可以根据实际使用的磨损情况更换耐磨片，不需要整体更换滑块，降低后期的维护成本。整个组件的所有运动部件都没有复杂的曲面结构，常规的铣削加工就能完成所有零件的制作，加工难度低，不需要专用的工装夹具，普通的立式加工中心就能满足加工精度要求，适合小批量定制的非标设备场景使用。
