城市通勤小型电动踏板摩托整车结构

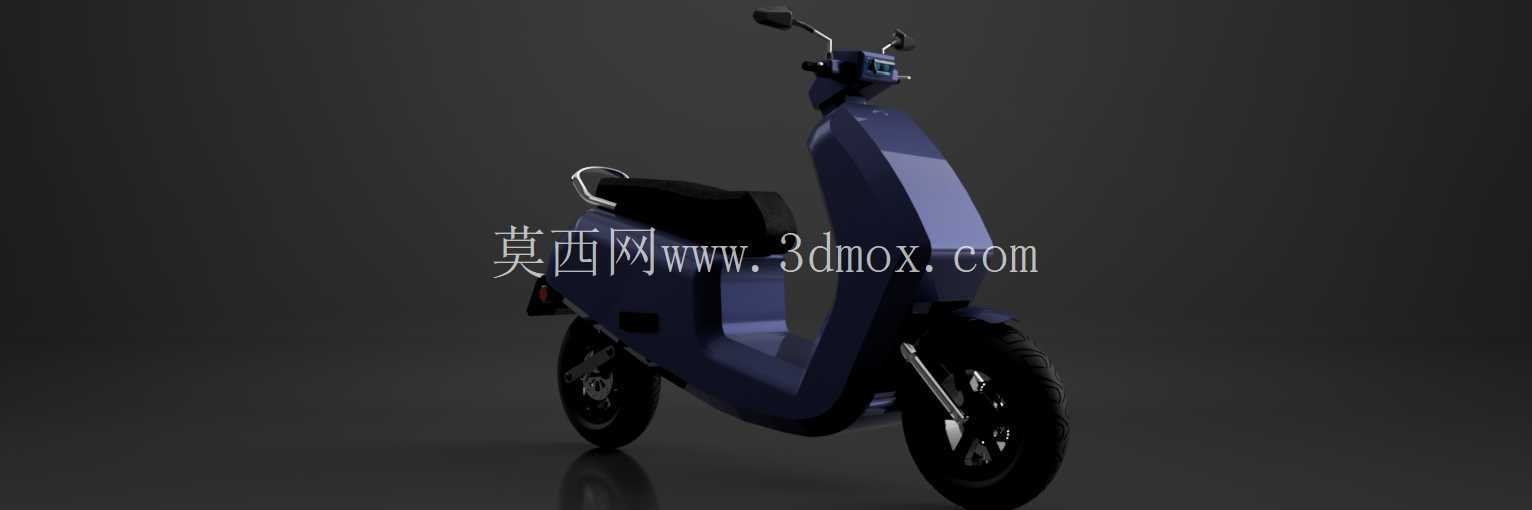

　　这款两轮代步车的三维结构围绕城市短途出行场景搭建，整车采用踏板式布局，车身线条从车头仪表区域向后平滑过渡，前围板形成较高的直立造型，既能够在骑行过程中阻挡前轮卷起的泥水，也为前部线束、控制器和转向构件留出连续的布置空间。车头位置设置车把、后视镜与小型显示区域，转向立管沿前围内部向下连接前叉，前轮通过轮轴固定在前叉端部，前叉外侧保留制动盘与卡钳的安装位置，轮辋、轮胎和挡泥板之间的间隙按照实车转向和跳动边界校核，避免满舵状态下轮胎与护板发生干涉。

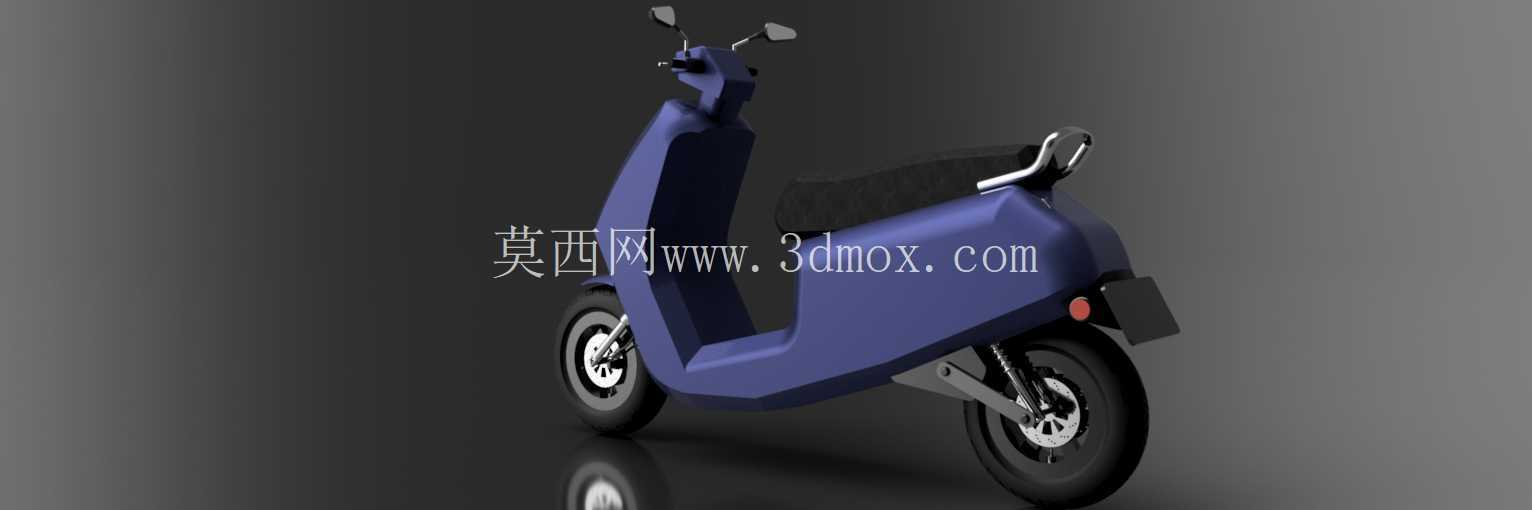

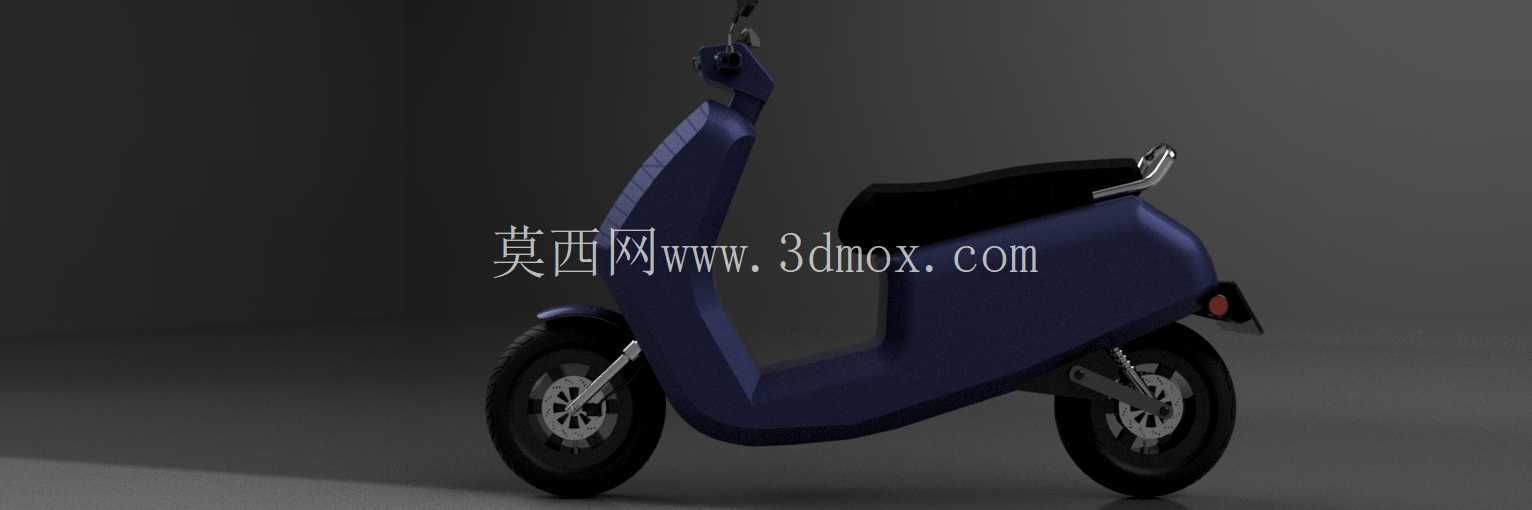

　　乘员区域采用低地板设计，脚踏面位于前后轮之间的低位区间，骑手上下车时不需要跨过高隆起的车架梁，这一布局对日常穿裙装、携带背包或在商业区频繁启停的使用场景更友好。座椅布置在车体后段，座垫下方形成封闭储物与电气安装空间，可容纳电池组、充电接口、控制器及相关线束；座垫后侧设置金属扶手，便于后座乘员握持，也可作为短途挂放小件物品的辅助结构。后轮靠近车体尾部，电机、后轮轴和后挡泥板沿尾部纵向排布，后侧护板将传动与电气部件包覆在内，外露区域仅保留轮胎、制动件和必要的散热间隙。

　　从建模拆分思路看，车体被划分为前围覆盖件、脚踏板、座椅总成、前后车轮、转向系统、后视镜、灯具及尾部护板等若干模块。覆盖件以曲面造型为主，外表面保持连续光顺，侧边转折处采用小半径圆角过渡，既满足塑料件脱模和喷涂工艺要求，也能降低日常轻微剐蹭后尖锐边缘带来的安全隐患。前围与脚踏板之间的搭接边预留卡扣和螺钉安装位，维修时可先拆卸外侧护板，再接触内部控制器、主线束和电池接插件；座椅下方的检修边界与电池抽取方向保持一致，便于售后维护时不用整体抬升车体。

　　尺寸边界方面，整车长度控制在紧凑两轮车范围内，轴距服务于低速直行稳定性，前轮转向角兼顾狭窄巷道掉头和小区车位挪车需求。车把高度与座垫高度形成直立骑行姿态，骑手视野高于普通自行车，同时脚部能够自然落在低位踏板上。前轮外径、前叉倾角和后悬挂行程之间需要协同：前叉倾角过小会导致高速摆头敏感，过大则会增加转向力；模型中前后轮相对车架的位置保留了轮胎压缩、转向摆动和制动俯仰的空间，护板内表面与轮胎极限位置之间留出安全距离。

　　结构校核时，车架主梁可隐藏在覆盖件内部，沿脚踏板下方和座椅前段形成主要承载路径，电池重量集中在车体低中部，有利于降低整车重心。转向系统的线束从车把内部进入前围，避免外露线束在反复转动中被拉扯；后视镜支杆具有足够长度，可反映后方车道情况，同时在通过狭窄通道时不会明显超出车宽。前后灯具、反光件和尾部牌照安装区在外观曲面上保留明确位置，满足夜间识别和道路使用的基本布置逻辑。

　　该模型适合用于轻型两轮车概念评审、覆盖件曲面教学、整车装配关系演示以及短途代步设备的结构方案沟通。通过观察各模块的空间分配，可以直观看出踏板车如何在有限车体内平衡骑乘空间、电池容量、转向行程、维护开口和外观完整性，也能为后续细化车架强度、悬挂参数、电气布置和人机工程校核提供清晰的三维基础。
