按动式透明笔杆红配色中性笔三维设计

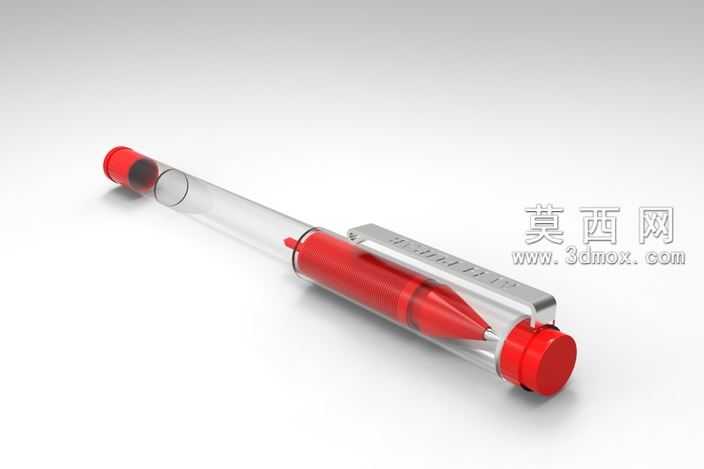

本作品为按动式中性笔的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从笔的核心功能结构入手，先构建笔芯的伸缩传动结构，精准还原按动式笔具的棘轮锁止机构尺寸，确保按动动作的行程、锁止与回弹逻辑符合真实笔具的使用逻辑，各零件间的配合间隙控制在0.02mm以内，保证虚拟装配后无结构干涉。笔身外观部分采用透明笔杆与红色功能件的撞色设计，建模时对笔夹的曲面弧度、笔帽按动端的圆角过渡、笔尖出芯口的锥面收窄都做了连续G2曲率处理，避免曲面出现生硬折角，还原日常文具的顺滑握持手感。材质渲染阶段，透明笔杆部分采用高透PMMA材质参数，调整折射率为1.49、粗糙度0.05，模拟真实透明塑料的轻微反光与通透质感，同时在笔杆内部添加极细微的杂色颗粒，避免材质呈现虚假的完全通透效果；红色的笔帽、按动端、笔夹装饰件采用哑光ABS塑料材质，粗糙度设置为0.3，添加细微的磨砂纹理贴图，还原日常文具塑料件的亲肤触感；笔芯部分的金属笔尖采用抛光不锈钢材质，金属度0.9、粗糙度0.1，还原金属笔尖的冷亮反光效果，笔芯油墨管采用半透明PP材质，可隐约看到内部的红色油墨填充结构。场景渲染采用柔和的影棚三点布光，主光源从侧上方45度照射，突出笔身透明材质的折射光影，辅光源补亮暗部避免结构死黑，背景采用浅灰色渐变背景，将视觉焦点集中在笔具本身，同时分别渲染了笔的收缩状态与出芯状态，完整展示笔的两种使用形态。设计过程中充分考虑了笔的实际使用场景，笔夹的厚度、弧度都适配日常夹在笔记本、口袋的使用需求，笔身握持区的直径设置为10mm，符合人体工学握持尺寸，整体结构拆分后可直接用于3D打印验证或文具开模的前期结构参考，各零件的壁厚都控制在1.2-1.8mm的合理区间，满足塑料注塑生产的工艺要求，避免出现壁厚不均导致的缩印问题。
