模拟驾驶用换挡操纵机构结构设计

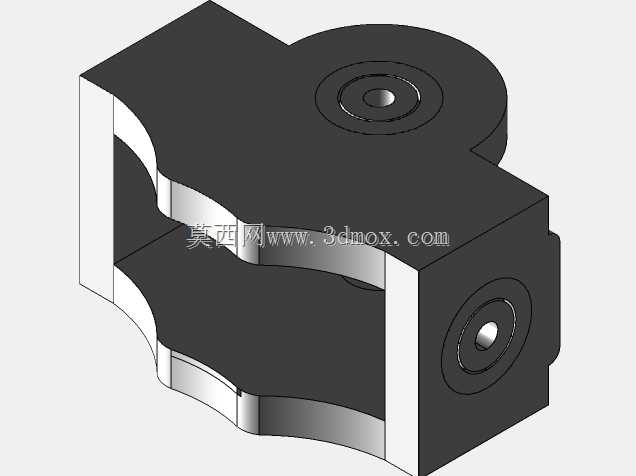

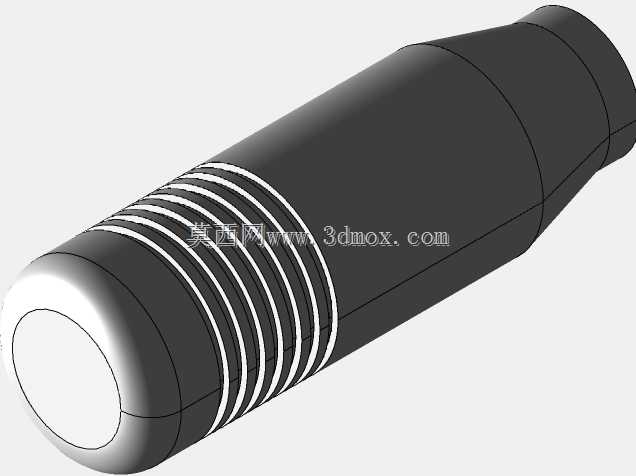

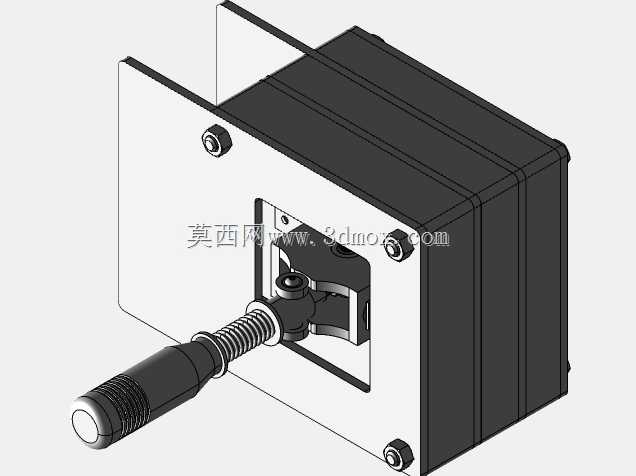

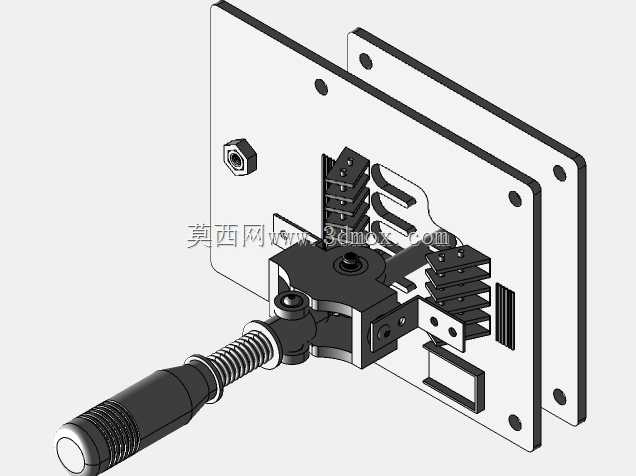

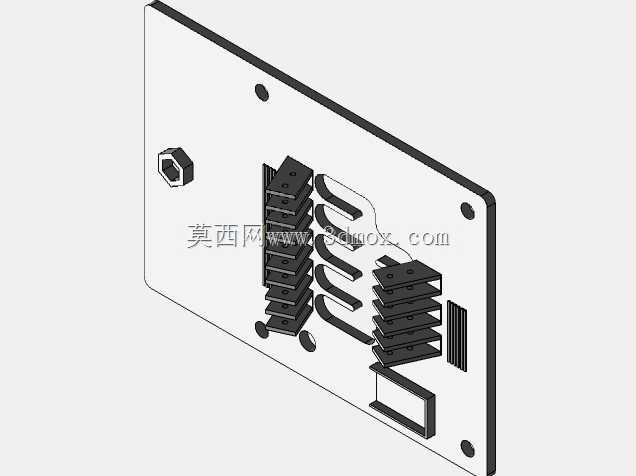

　　这套换挡操纵结构主要面向模拟驾驶设备的交互场景设计，区别于实车搭载的换挡总成，该结构在保留真实换挡手感反馈的前提下，做了适配桌面安装场景的结构优化，可直接集成到桌面级模拟驾驶 rig 支架上，为模拟赛车、驾驶训练类设备提供接近实车的挡位切换操作体验。从结构组成来看，整个总成分为外部操纵杆体、内部挡位定位机构、安装固定基座三个核心部分，操纵杆的握持段做了滚花纹理处理，模拟实车换挡杆的防滑握持触感，杆体与内部传动结构之间设置了复位弹簧，能够在换挡操作完成后提供合适的回位阻尼，避免操作过程中出现松垮的虚位感。内部的挡位卡槽结构采用对称式限位设计，可对应常见的H型挡位布局，每个挡位的切入位置都设置了定位凸台，操作时能传递清晰的挡位吸入感，

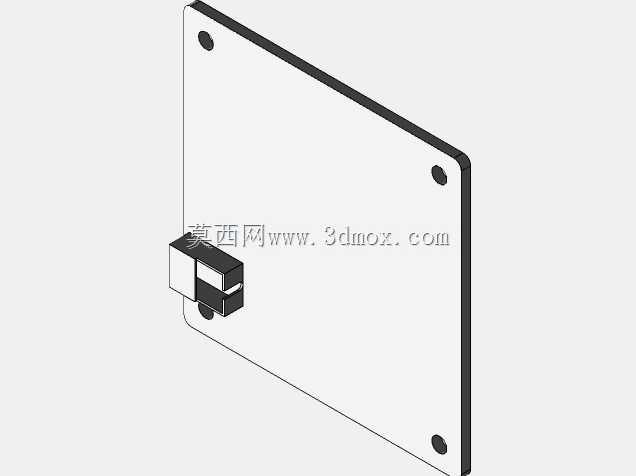

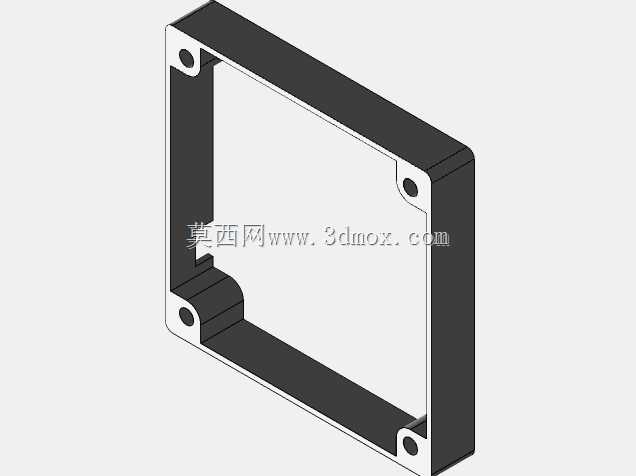

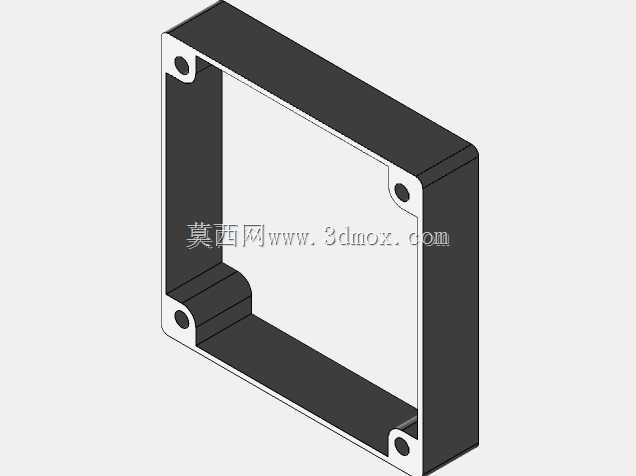

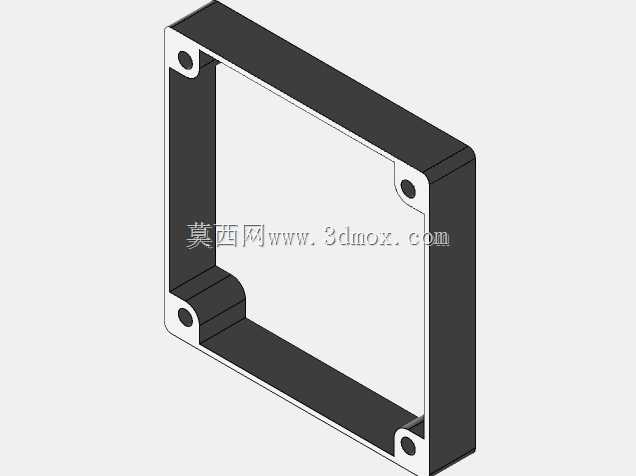

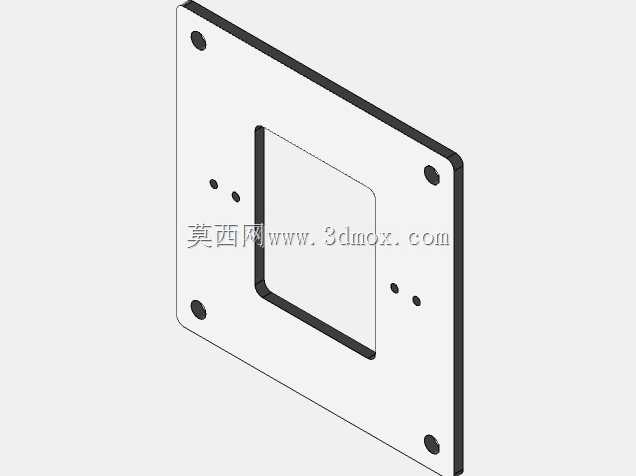

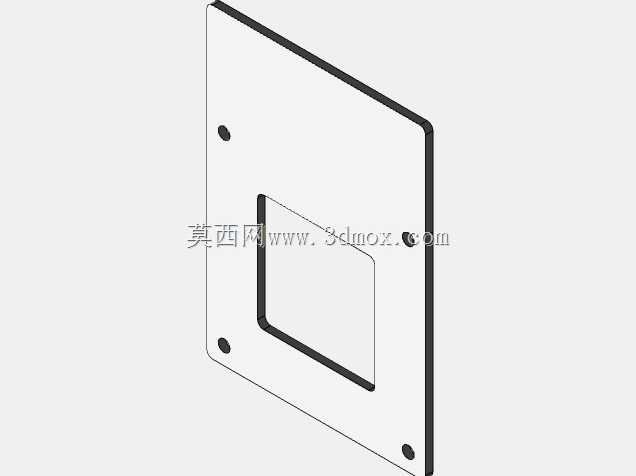

　　不会出现挡位模糊、脱挡的问题。安装基座采用钣金折弯拼接的盒式结构，外侧的安装面板预留了四个对称布置的固定孔位，可通过螺栓直接固定在模拟驾驶台的安装面板上，安装面板的开口尺寸刚好容纳内部换挡机构的活动行程，不会出现杆体运动干涉的问题。整个基座的外形为规整的长方体结构，侧边的叠层结构既可以提升整体结构刚性，也能为内部的挡位定位组件提供足够的安装空间，不需要额外增加加强筋结构就能满足频繁操作的强度要求，毕竟模拟驾驶场景下换挡操作的频次很高，结构刚性不足很容易在长期使用后出现变形，导致挡位定位精度下降。设计过程中优先考虑了操作手感的还原度，弹簧的预紧力经过匹配调校，既不会因为阻尼过大导致换挡操作生涩，

　　也不会因为阻尼过小出现挡位挂入后回弹的问题，杆体的摆动角度按照实车换挡的行程范围做了等比例缩放，适配桌面安装场景下的操作空间，不会因为摆臂过长导致操作时碰到周边的方向盘、踏板等其他模拟设备。安装边界方面，整个总成的突出安装面板的杆体长度控制在合理范围，安装时只需要在台面上开出对应尺寸的方形安装口，将基座从台面下方推入后用螺栓锁紧即可，不需要复杂的定位工装，普通用户也能完成快速装配。内部的传动连接部位采用铰接结构，铰接点的配合间隙控制在极小范围，长期使用也不会出现旷量增大的问题，所有的固定螺栓都采用内嵌式安装，不会突出结构表面影响外观或者造成操作剐蹭。不同于实车换挡机构需要连接变速箱拉线或者换挡轴，

　　这套结构只需要在内部挡位位置对应安装位置传感器，就能将换挡动作转化为电信号传输给模拟驾驶主机，结构本身不需要承担动力传输的载荷，因此在材料选择上可以兼顾轻量化和刚性，基座部分采用钣金材质即可满足强度要求，杆体部分采用金属材质提升握持的厚重感，整体重量控制在合适范围，不会给桌面安装支架带来过大的负载。在实际使用场景中，这套结构可以适配不同类型的模拟驾驶软件，通过调整内部挡位卡槽的形状，还能快速切换不同车型的换挡手感，比如适配乘用车的多挡位手动换挡模式，或者适配工程车辆的简单挡位模式，结构的拓展性较强。整个结构的运动部件都做了防卡滞设计，铰接位置预留了润滑脂存储槽，长期频繁操作也不会出现卡顿、异响的问题，安装面板与基座之间采用折边定位，装配时不需要反复调整位置就能保证同轴度，有效降低了装配难度。
