双色拼接四叶镂空装饰面板造型设计

　　这款装饰面板的设计，最初是针对商用展示设备外饰面、文创装置外立面以及定制化工业设备外观包覆需求开发的，区别于常规平板式装饰件，它通过曲面分割与镂空结构实现了视觉层次与结构减重的双重平衡。从实际应用场景来看，这类饰件既可以安装在展陈设备的可视外表面，作为品牌视觉识别的载体，也可以用在公共空间的装饰隔断上，配合背光源实现光影投射效果，甚至可以作为小型消费电子的外观装饰盖板，适配需要差异化外观的定制化产品需求。

　　设计过程中没有采用常规的整面曲面拉伸思路，而是先以菱形外轮廓作为安装基准边界，对角线方向将整体面板分割为两个对称的曲面区块，两个区块分别采用不同的曲面曲率过渡，拼接处形成自然的棱线分界，既强化了视觉上的双色区分效果，也为后续的表面分色处理提供了明确的工艺分界，避免喷涂或覆膜过程中的串色问题。外轮廓的菱形四边做了微小的倒角处理，安装时可以嵌入对应的卡槽结构，不需要额外打胶就能实现初步定位，安装边界的公差预留控制在0.2mm范围内，适配常规的钣金或注塑基座的安装槽尺寸。

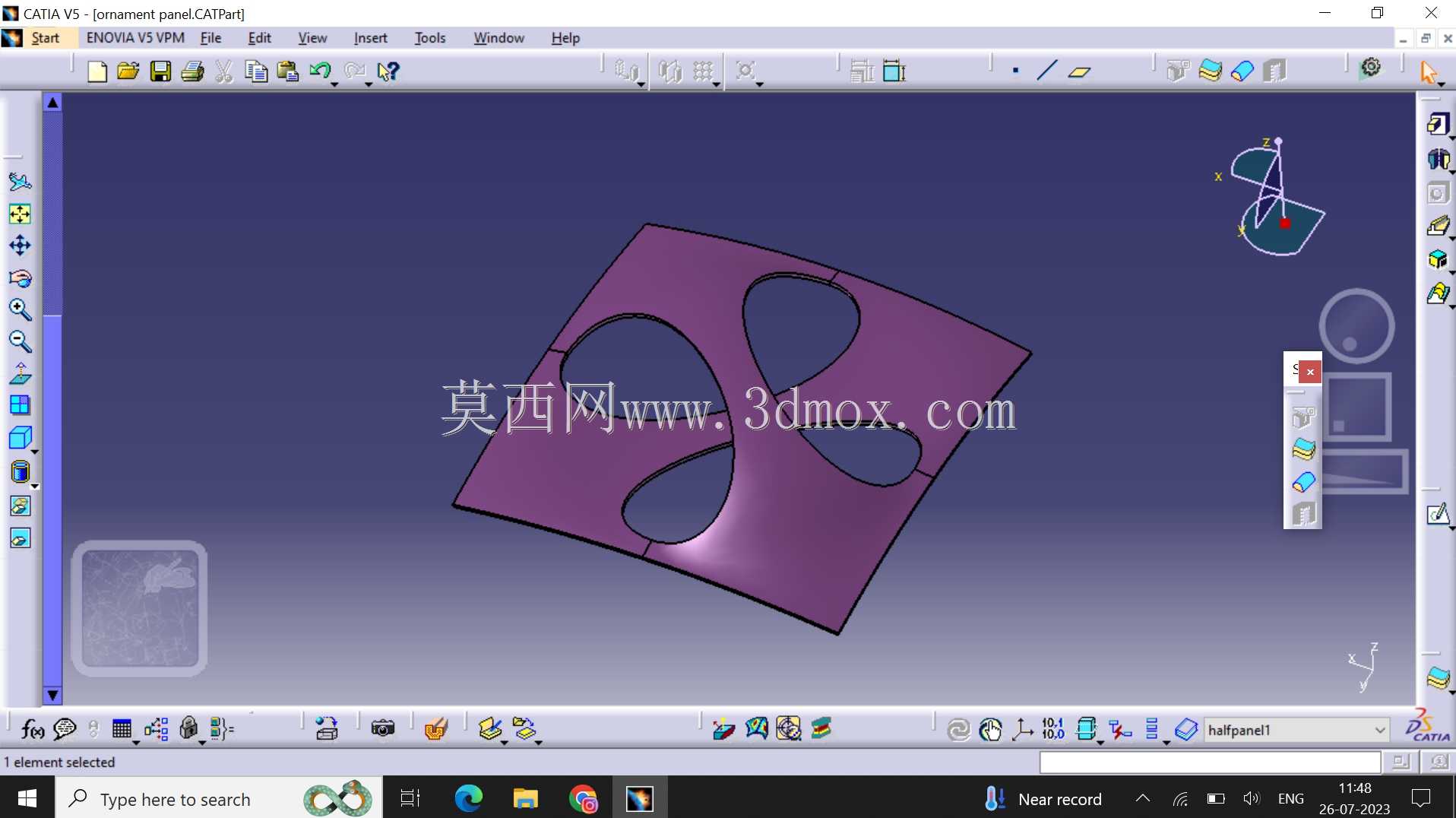

　　中间的四叶形镂空结构是整个设计的核心，四个对称的水滴状镂空沿面板中心呈90度均匀分布，镂空边缘全部做了R3的圆角过渡，一方面避免尖锐边角造成的安装划伤，另一方面也减少了曲面加工过程中的应力集中问题，如果采用钣金冲压工艺加工，这个圆角参数可以有效避免冲压过程中的撕裂问题，如果采用3D打印或注塑工艺，也能优化材料流动路径，减少成型缺陷。镂空区域的存在除了视觉上的创意效果，实际功能上还能实现通风散热，当饰件安装在带有发热元件的设备外表面时，镂空区域可以形成自然的空气对流通道，不需要额外开设散热孔就能满足基础的散热需求，同时镂空形成的四叶形图案也具备足够的识别度，不需要额外印刷标识就能形成独特的外观记忆点。

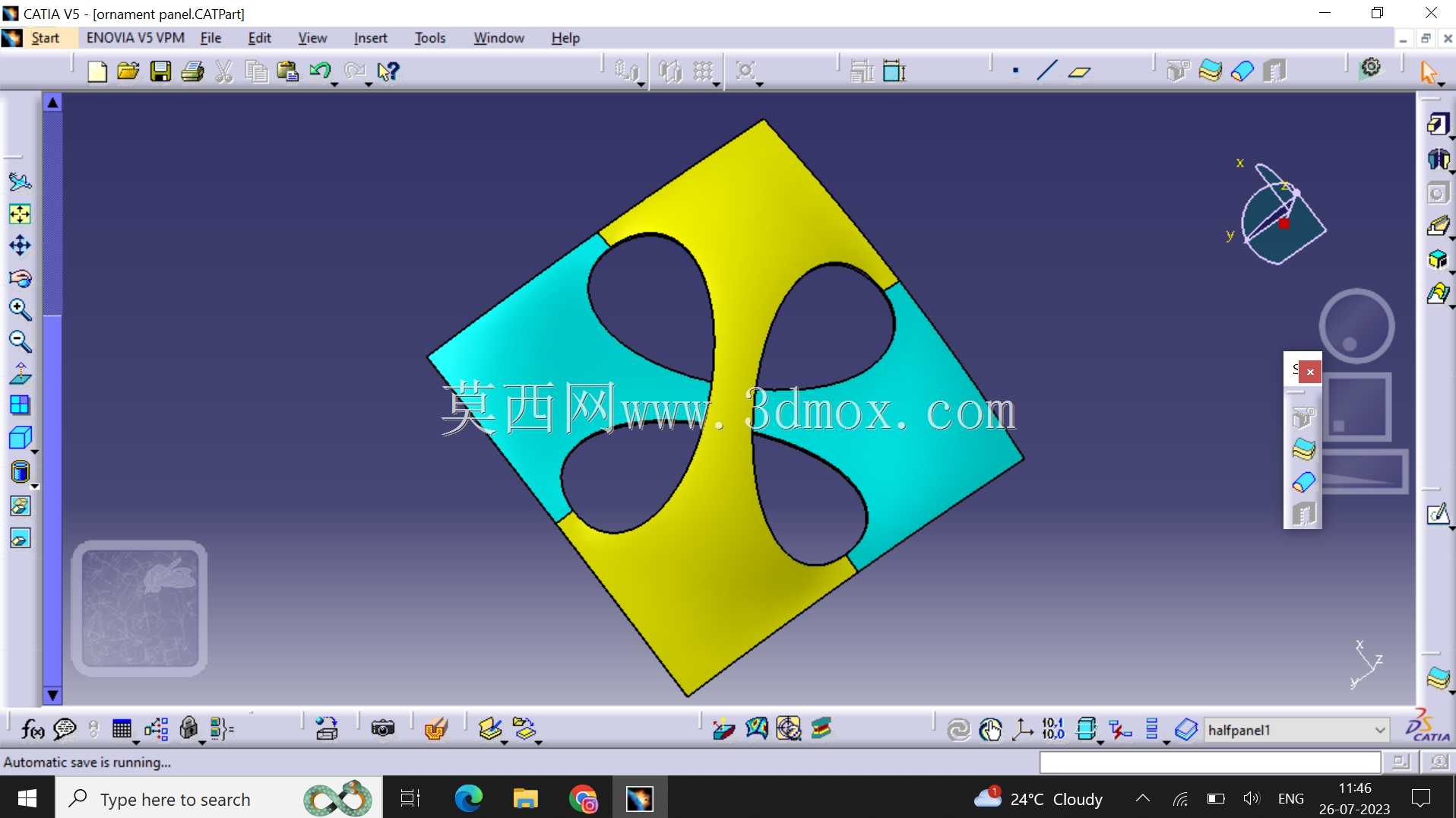

　　两个拼接曲面的曲率设计做了差异化处理，黄色区块的曲面隆起高度比青色区块高1.5mm，形成错落的立体触感，手指划过表面时能清晰感知到两个区块的分界，这种微高差设计既不会影响面板的整体安装平整度，也能在无光源的环境下通过触感区分区域，针对视障场景的导视标识应用也有一定的适配性。曲面的过渡全部采用G2连续处理，不管是铣削加工还是模具成型，表面都不会出现明显的棱线折痕，后续做阳极氧化、喷塑或者覆膜处理时，表面的涂层均匀度更容易控制，不会因为曲率突变造成涂层堆积或厚度不均的问题。

　　安装结构上，面板背面预留了四个定位柱的安装位，分别对应菱形四个角的内侧位置，定位柱直径设计为4mm，高度3mm，和基座上的定位孔配合后，可以实现面板的快速安装定位，不需要额外的治具辅助就能保证安装位置的准确性。面板整体的厚度控制在2.5mm，不管是采用铝合金板材冲压成型，还是采用ABS塑料注塑成型，这个厚度都能保证足够的结构强度，日常使用中不会因为轻微的磕碰出现变形，同时重量也控制在合理范围内，单块面板的重量不超过200g，安装后不会对基座结构造成额外的负载压力。

　　从工艺适配性来看，这个造型既可以适配小批量的定制化加工，比如采用CNC铣削整块板材制作，也可以适配大批量的量产工艺，开模后通过冲压或注塑实现低成本批量生产，镂空结构的脱模斜度设计为1.5度，注塑生产时可以顺利脱模，不需要复杂的抽芯结构，能有效控制模具的制造成本。表面处理的兼容性也很强，两个分割区块可以分别做不同的表面处理，比如一个做喷砂氧化，一个做高光抛光，进一步强化视觉对比效果，也可以在曲面区域印刷图案或纹理，实现更多样的外观定制需求。

　　实际使用过程中，这款饰件的镂空结构还可以配合背光模块使用，在面板背面安装LED灯带后，光线可以通过镂空区域投射出来，形成四叶形的光影效果，用在商业展示场景时能大幅提升视觉吸引力，同时曲面的反光特性也会让光线形成柔和的漫反射，不会产生刺眼的强光。针对户外使用场景，设计时也考虑了排水问题，曲面的倾斜角度可以让落在面板上的雨水自然顺着镂空区域流下，不会在表面积水，镂空边缘的圆角也不会积存灰尘，日常清洁只需要用抹布擦拭表面即可，维护成本很低。
