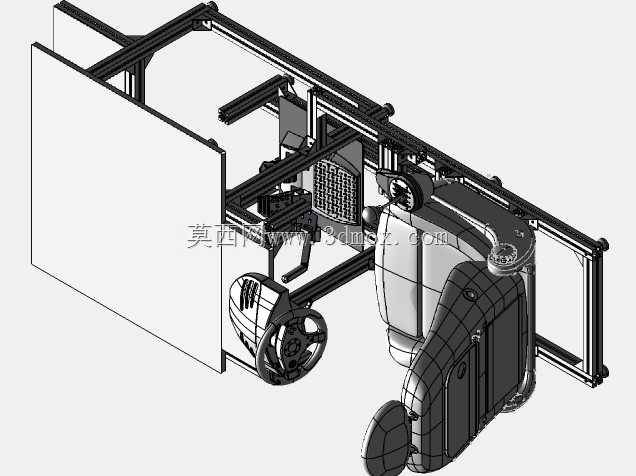

桌面级赛车模拟驾驶支架结构设计

　　这套桌面级模拟驾驶支架，核心面向个人桌面场景的赛车模拟驾驶需求搭建，解决常规落地式模拟支架占用空间大、无法适配常规书桌使用的痛点，整体框架采用工业铝型材拼接成型，所有安装点位均预留标准T型槽调节余量，可适配不同尺寸的方向盘、排挡、手刹以及座椅组件的安装固定。从实际使用场景来看，该支架可直接固定在常规家用或办公桌面的边缘位置，无需额外占用独立的地面摆放空间，适合居住空间有限的模拟驾驶爱好者使用，同时也可用于小型电竞体验区、驾校模拟教学点的轻量化驾驶模拟工位搭建。

　　结构设计上，整体框架采用模块化拼接思路，主承重梁采用40系列铝型材搭建，横向支撑臂延伸至桌面下方形成夹持固定结构，夹持位置配备防滑橡胶垫，避免锁紧时损伤桌面表层，同时可通过调节夹持螺栓的行程，适配15mm到50mm厚度的不同桌面板材，包括密度板桌面、实木桌面、钢化玻璃桌面等常见桌面材质都可稳定固定。操控组件的安装面板采用可调节角度设计，方向盘安装位可在0到25度范围内俯仰调节，适配不同身高、不同驾驶坐姿的使用者操作习惯，排挡安装位可根据使用习惯选择固定在支架左侧或右侧，支持手动换挡序列、H挡等不同类型排挡的安装固定，手刹安装位预留了多组安装孔位，可适配主流的拉杆式手刹、液压模拟手刹等不同外设。

　　安装边界方面，整套支架在完全收拢状态下，桌面外伸尺寸控制在650mm以内，不会对桌面正常的办公、书写使用造成过多干扰，座椅连接位采用快拆式结构设计，日常不需要使用模拟驾驶功能时，可快速将座椅部分与主支架分离，收纳到桌下或角落位置，减少空间占用。框架的所有型材连接处均采用角码加内置螺栓的固定方式，整体静态承重可达到150kg以上，完全可以承载成年人驾驶过程中产生的操作冲击力，方向盘位置的抗扭强度经过结构优化，在大力回馈方向盘输出10Nm以上扭矩时，支架不会出现明显的晃动或形变，保证模拟驾驶过程中的操作手感稳定性。

　　细节设计上，所有铝型材的端面均配备塑料端盖，避免尖锐的型材切口划伤使用者，走线位置预留了专用的理线卡槽，可将方向盘、排挡、手刹的连接线沿型材槽位规整收纳，避免线材外露缠绕影响操作，踏板安装位采用可前后滑移的调节结构，调节行程达到200mm，可适配不同腿长的使用者，踏板面板的倾斜角度也可根据使用习惯进行微调，保证踩下踏板时的施力角度符合真实驾驶的人机工程学要求。不同于常规落地式支架的全包围结构，这套桌面支架采用开放式框架设计，使用者进出座位时不会受到框架侧边的阻挡，日常使用时的进出便利性更好，同时框架的所有调节位置均采用手拧螺栓锁紧，不需要额外使用扳手等工具即可完成所有位置的调节操作，使用者可根据自己的使用习惯快速调整各组件的位置，不需要借助额外工具。

　　从实际使用的适配性来看，该支架可兼容市面上绝大多数主流的消费级模拟驾驶外设，包括不同品牌的齿轮传动、皮带传动以及直驱方向盘，不同结构形式的踏板组、排挡和手刹组件，不需要额外打孔或者制作转接件，直接通过预留的标准孔位即可完成安装。整体结构没有多余的装饰性部件，所有型材和连接件都承担实际的结构功能，在保证结构强度的前提下尽可能控制整体重量，整套支架不含外设和座椅的重量控制在18kg以内，单人即可完成搬运、安装和位置调整，不需要多人配合操作。夹持结构的受力点经过优化，锁紧后支架与桌面的接触压强控制在桌面材料的安全承受范围内，即使长期固定使用也不会造成桌面局部压痕或者变形，对于租房群体或者使用成品书桌的使用者来说，不需要对桌面进行打孔改造，不会破坏原有家具的完整性。
