工业型材圆盘式切割加工设备结构设计

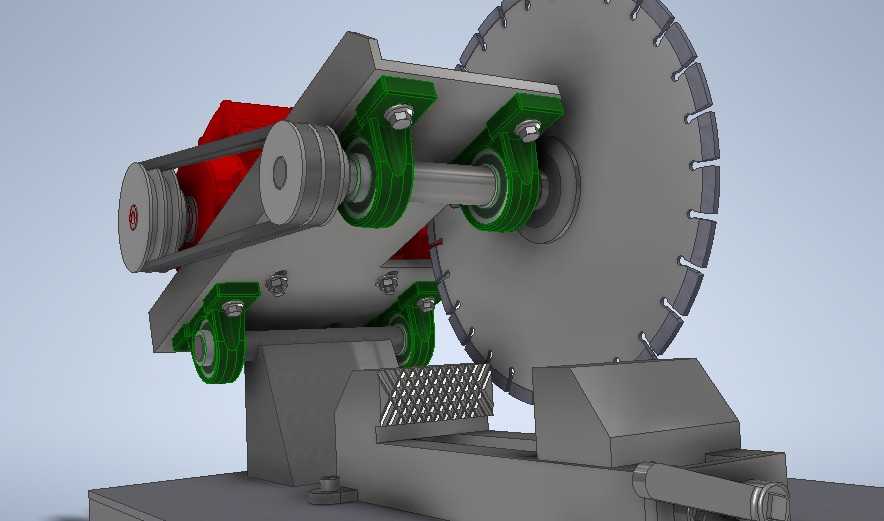

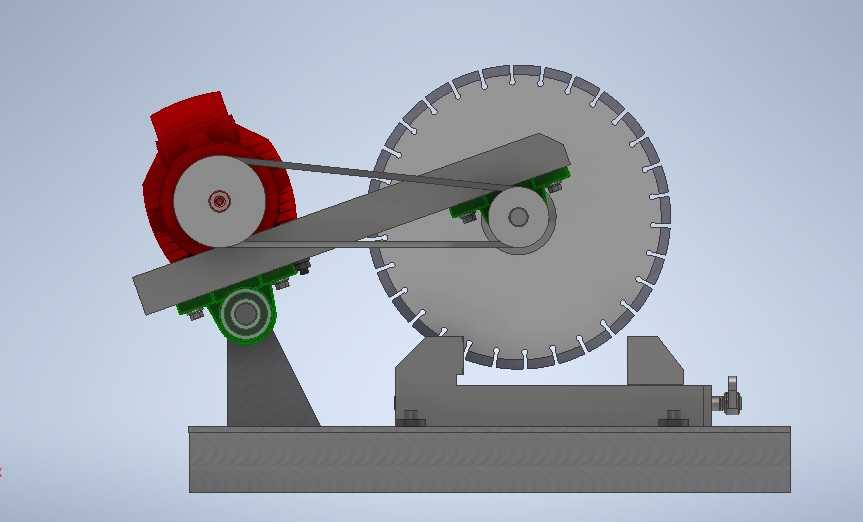

　　这套圆盘切割设备的结构设计，核心围绕中小规格金属型材、棒料的定长锯切作业场景展开，在五金加工、钢结构预制、小型机加工车间的下料工序中适配性极强，可完成圆钢、方管、角铁等常见型材的断料加工，相比手持角磨机的作业方式，锯切面平整度更高、进给稳定性更好，也能有效降低作业过程中的安全隐患。从整体结构布局来看，设备采用倾斜式主轴安装设计，锯片主轴与水平安装基面呈固定倾角，这种设计并非随意设定，而是经过受力核算：锯切过程中锯齿接触工件的切入角更合理，能减少单齿切削冲击，同时锯切产生的铁屑可顺着倾斜方向自然滑落，避免积屑卡在锯片护罩与工件之间造成打齿问题。主轴支撑部分采用双轴承座对称布置结构，

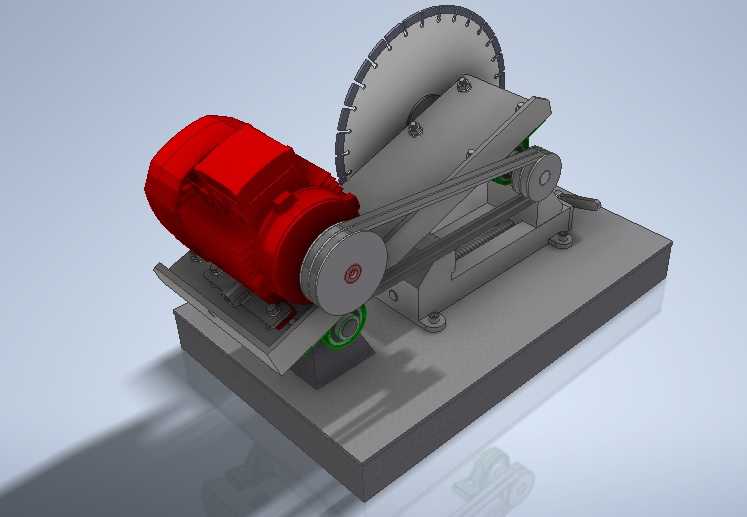

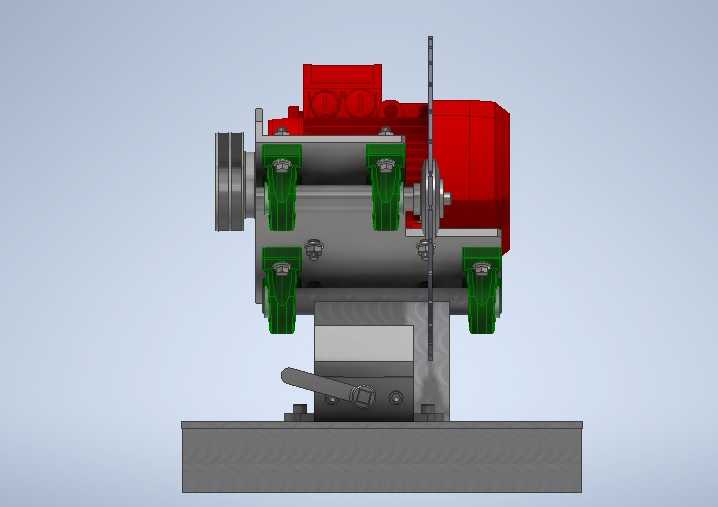

　　两个带密封端盖的轴承座通过螺栓固定在倾斜的主轴安装架上，轴承选型适配中等转速、中等径向载荷的作业工况，可承受锯切过程中产生的径向切削力与少量轴向窜动力，保证锯片高速旋转时的端面跳动量控制在合理范围内，避免锯切面出现斜口、波纹等质量缺陷。动力传递路径上，电机通过带轮与三角带将动力传递至锯片主轴，带传动的结构设计一方面可以实现转速匹配，将电机的额定转速转换为锯片适合的切削线速度，另一方面带传动具备过载打滑的特性，当锯切进给量过大、出现卡锯情况时，可通过皮带打滑保护电机与主轴部件，避免刚性传动下的零件过载损坏。电机安装座预留了长条形调节孔，可通过调整螺栓位置改变电机与主轴的中心距，实现皮带张紧度的调节，适配长期使用后的皮带松弛维护需求。

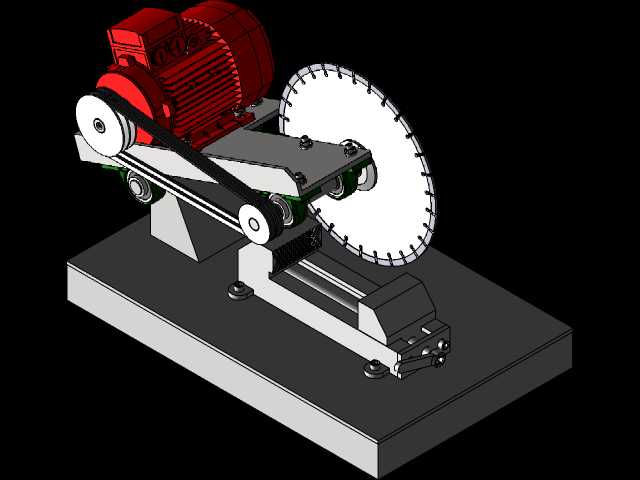

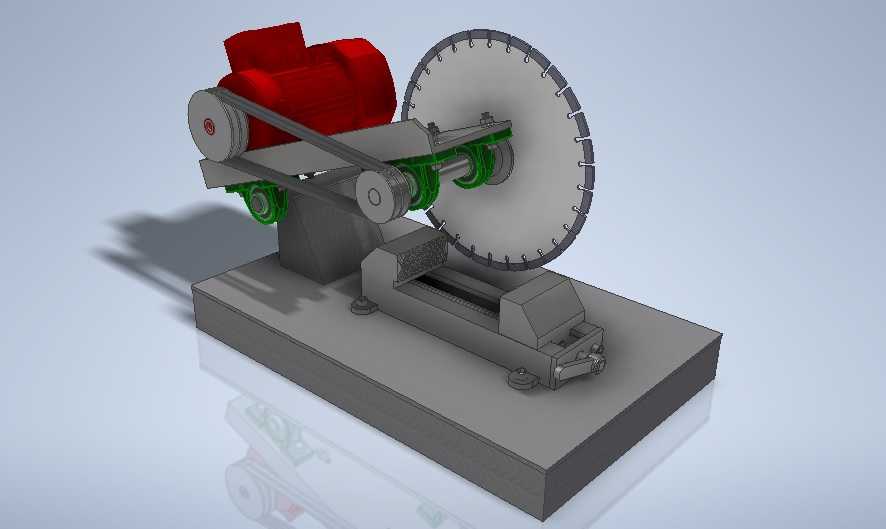

　　设备的进给导向与工件支撑部分，在锯片作业侧设置了带网格纹路的工件承托台，承托台表面做了防滑处理，可避免型材送料过程中出现偏移，承托台的安装高度与锯片最低切削位置匹配，保证锯切行程可覆盖常见型材的截面尺寸，不会出现切不透的情况。机架部分采用厚钢板焊接成型的箱式结构，底部为整体式安装底座，可通过地脚螺栓固定在车间混凝土地面上，整体重心偏低，即使满负载锯切作业也不会出现明显晃动，机架上预留了护罩安装位、冷却管路排布空间，后续可根据作业需求加装锯片防护罩、切削液喷淋装置，进一步提升作业安全性与锯片使用寿命。从安装边界尺寸来看，设备整体占地尺寸适配小型加工车间的工位布置，不需要过大的安装空间，主轴中心到机架安装面的高度经过人体工程学核算，

　　作业人员站在设备送料侧操作时，手部送料的高度处于舒适作业区间，不需要过度弯腰或抬臂。锯片的安装采用法兰夹紧结构，前后法兰的定位止口与主轴轴径采用过渡配合，保证锯片安装后的同轴度，法兰压紧面的平面度有严格要求，避免锯片安装后出现偏摆，更换锯片时只需要拆卸主轴端部的锁紧螺母即可完成操作，维护便捷性较好。设备的角度调节结构做了简化处理，固定倾角的设计虽然不能任意调整锯切角度，但针对绝大多数垂直断料的下料场景已经足够，同时减少了角度锁紧机构带来的刚性损失，整体结构的刚性更强，锯切过程中的振动更小，相比可调角度的切割机，长期使用后的精度保持性更好。在细节设计上，所有轴承座都设置了注油嘴，可定期加注润滑脂，延长轴承使用寿命；带轮外侧预留了护罩安装孔，可加装皮带护罩避免传动部件外露造成安全风险；工件承托台的侧边设置了挡料定位面，送料时可将型材靠紧定位面，保证锯切面与型材轴线的垂直度，不需要每次锯切都反复找正，能有效提升下料作业的效率。这套结构的设计逻辑始终围绕实用、可靠、易维护的核心需求，没有多余的复杂结构，所有部件的选型与布置都服务于锯切作业的稳定性与加工精度，适合作为小型加工车间的固定下料设备使用，也可作为自动化下料生产线的单机切割单元，配合送料机构实现连续化锯切作业。
