车辆悬架用螺旋弹簧式液压减震构件

　　该减震构件主要应用于各类非独立、半独立悬架结构的乘用车辆、低速工程作业车辆以及两轮代步车辆的行走系统中，核心作用是吸收路面激励传递至车架的冲击动能，抑制弹簧吸震后往复弹跳带来的车身姿态失稳，同时兼顾车轮接地附着力的维持，避免车辆经过颠簸路段时出现车轮悬空、转向虚位的问题。从结构设计逻辑来看，该构件采用同轴集成式布局，将螺旋承载弹簧与液压阻尼缸做同轴嵌套设计，相比分离式布置的减震与弹性元件，能大幅缩减悬架系统的横向安装空间，降低摆臂、转向节的连接点设计复杂度。阻尼缸两端采用球头铰接结构，上下安装端的球铰可适配悬架跳动过程中产生的多向角度偏移，避免活塞杆受侧向弯矩出现油封偏磨、杆体拉毛的问题，铰接点的衬套预留了0.

　　5-1mm的径向压缩余量，可过滤高频小幅振动，减少金属件之间的硬接触异响。外部嵌套的螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧丝径、中径、有效圈数的匹配经过刚度校核，静态预压状态下可承担对应位置的簧下质量与部分簧上载荷，弹簧两端做并圈磨平处理，贴合上下弹簧座的定位台阶，避免车辆侧倾时弹簧出现径向滑移脱出的问题。阻尼缸内部设置了多组阀片结构，拉伸与压缩行程分别对应不同的阻尼系数，压缩行程阀片开启压力更低，可快速吸收路面凸起带来的瞬时冲击，拉伸行程阀片阻尼更高，能有效约束弹簧回弹的速度，避免车身出现多余的上下抛跳。从安装边界来看，上下铰接点的中心距在设计时匹配对应车型的悬架行程，最大拉伸长度预留了15%的安全余量，

　　避免悬架上跳极限时阻尼缸出现顶死，最小压缩长度也做了相应的限位设计，防止弹簧并圈冲击导致的构件损坏。构件外部的弹簧表面做了防锈涂层处理，阻尼缸活塞杆表面采用高频淬火加硬铬镀层处理，硬度达到HRC55以上，可抵御行驶过程中砂石飞溅的刮擦，延长油封的使用寿命。在实际选型匹配过程中，需要根据车辆的轴荷、悬架固有频率、允许的动挠度参数来匹配对应刚度的弹簧与阻尼阀组，该集成式结构的减震构件安装时仅需固定上下两个铰接点，无需额外设置弹簧限位导向结构，能大幅缩短底盘悬架的装配工时，同时后期维护时可整体拆装更换，降低售后维保的操作难度。在三维建模过程中，该模型完整还原了弹簧的螺旋升角、阻尼缸的阶梯轴结构、两端球头的铰接球面细节，

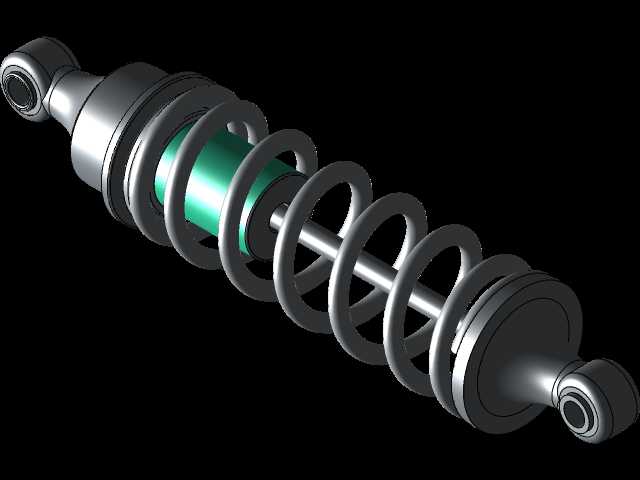

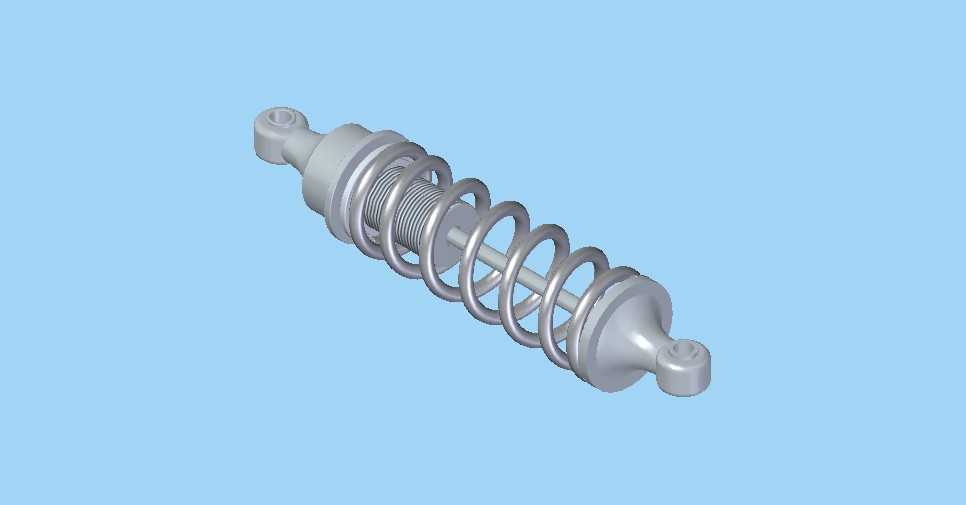

　　弹簧与阻尼缸的同轴度公差、各部件的配合间隙都按照实际生产的装配要求做了还原，可直接用于悬架系统的运动干涉校核、安装位置模拟，也可作为教学演示中悬架工作原理的展示模型，帮助设计人员直观理解减震构件在悬架跳动过程中的工作状态，验证不同跳动行程下构件与周边摆臂、车架、轮辋的间隙是否满足设计要求。
