太阳能斯特林发电装置结构设计

　　这套太阳能斯特林发电装置的三维结构设计，核心围绕光热转换的能量传递路径做结构适配，区别于常规光伏直接光电转换的路径，该装置通过聚光集热将太阳能转化为工质热能，再依托斯特林循环的闭式往复运动完成热功转换，最终输出旋转机械能带动发电单元产出电能，在分布式离网供电、偏远区域小型能源站点、户外应急供电场景中具备独特的应用优势，尤其适合光照充足但电网覆盖薄弱的区域做独立供能单元。

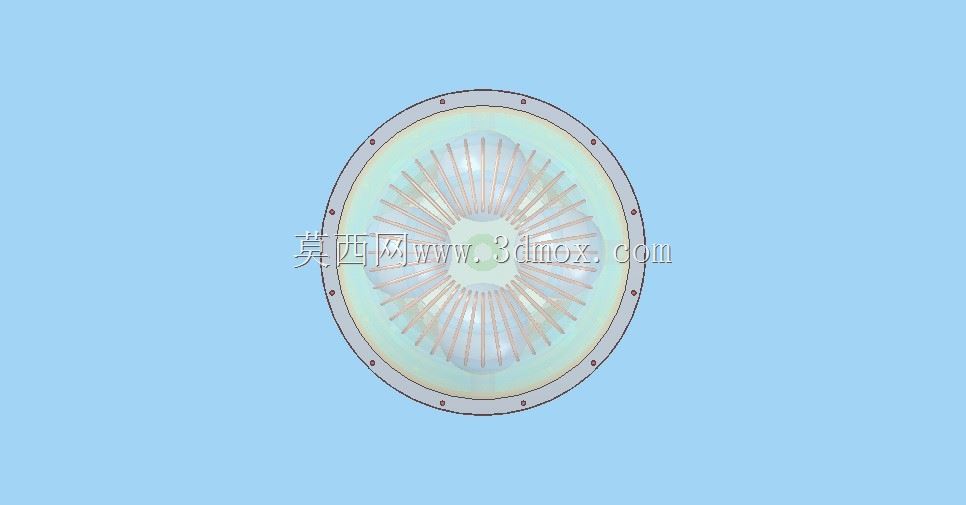

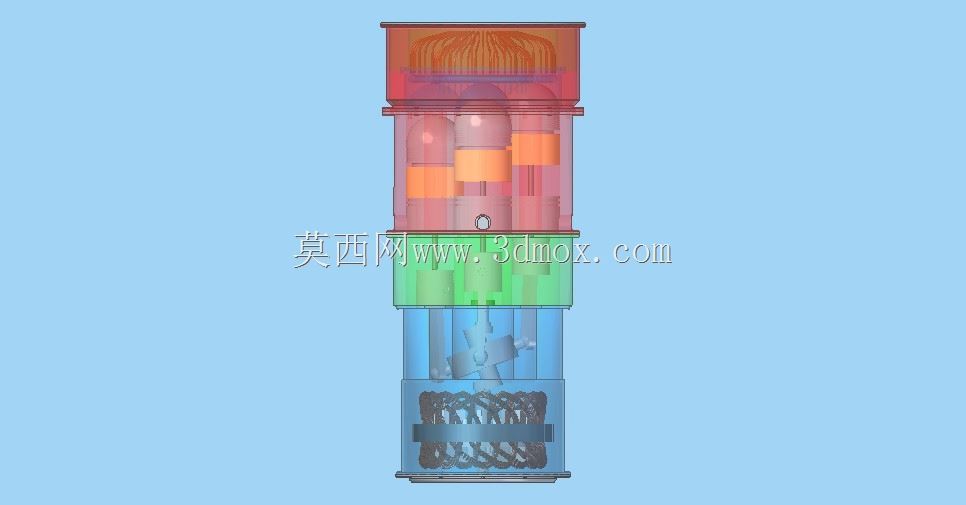

　　从结构设计思路来看，整体采用模块化拆分逻辑，将装置划分为聚光集热模块、热交换腔体、动力置换单元、传动输出组件、冷却端结构五个独立可拆分的子装配体，每个子装配体预留标准安装接口，既方便生产阶段的零件加工与装配调试，也便于后期运维过程中的易损件更换。聚光集热模块采用抛物面聚光结构设计，聚光面的曲面曲率经过反复迭代调整，保证入射太阳光能够精准聚焦到热端换热头的中心区域，避免局部热流密度过高导致的材料热疲劳问题，热端换热头采用高导热合金材质的翅片结构，增大换热接触面积的同时，控制整体壁厚在合理区间，减少热量在结构壁面的传导损耗。

　　动力置换单元是整套装置的核心做功结构，采用双作用置换活塞配合同轴动力活塞的布局，置换活塞负责推动工质在热腔与冷腔之间往复流动，动力活塞则承接工质膨胀收缩产生的压力差输出往复动力，活塞与缸体之间的密封结构采用低摩擦系数的组合密封件，既保证闭式循环腔体内的工质无泄漏，也尽可能降低活塞运动过程中的摩擦阻力，减少机械损耗。传动输出组件采用曲柄连杆机构，将活塞的直线往复运动转化为曲轴的旋转运动，曲轴的配重块经过动平衡校准，保证装置在额定转速下运行时的振动幅值控制在允许范围内，避免长期振动导致的连接紧固件松动问题，曲轴输出端预留标准轴连接口，可直接对接小型发电转子，也可根据需求外接其他低速负载。

　　冷却端结构布置在装置的冷腔侧，采用风冷散热翅片组的结构设计，翅片的排布方向与装置运行时的自然气流方向匹配，无需额外配置冷却风扇即可保证冷腔温度维持在设计区间，降低装置自身的能耗占比，提升整体能量转换效率。整套装置的安装边界做了充分的适配设计，底部支撑结构采用可调节角度的支架，可根据安装地点的纬度调整聚光面的倾斜角度，保证全年不同季节的太阳光入射角度都能获得最优的聚光效果，支架底部预留标准地脚安装孔，既可以固定在地面混凝土基座上，也可以适配小型移动载具的安装平台，满足移动供电场景的使用需求。

　　在结构细节处理上，所有受热部件的热膨胀量都做了提前计算，在连接位置预留合理的膨胀间隙，避免装置在高温运行状态下出现结构卡滞或者热应力开裂的问题，运动部件的润滑通道采用内置式设计，无需拆解结构即可完成定期润滑保养，延长装置的连续运行寿命。整套结构的零件通用性较强，大部分结构件都可采用常规机械加工工艺完成制造，无需特殊定制的加工设备，能够有效控制生产制造成本，适合小批量量产推广。
