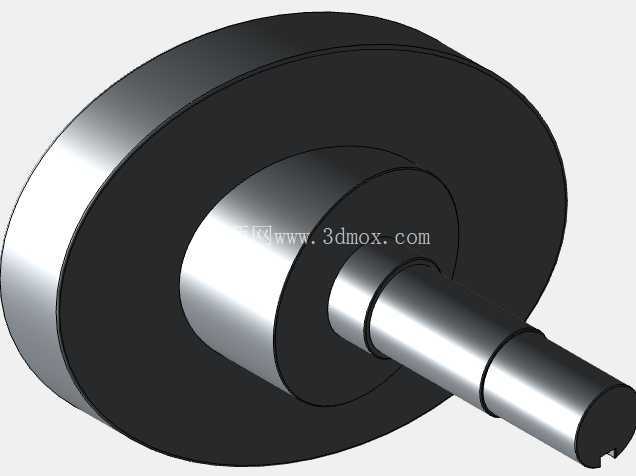

汽车空调系统支柱斜盘结构设计

　　在车用空调压缩机的核心传动链路里，斜盘部件是衔接主轴动力与活塞往复运动的关键转换构件，这款支柱斜盘的结构设计，直接决定了变排量空调压缩机的动力传递效率与运行平顺性。从实际装车场景来看，这类斜盘结构普遍应用在乘用车、轻型商用车的空调压缩机总成内，依托斜盘盘面的倾斜角度变化，将主轴的旋转运动转化为多个周向布置活塞的轴向往复动作，完成制冷剂的吸入、压缩、排出全流程循环，是空调制冷回路里实现容积变化的核心执行载体。

　　从功能特性层面拆解，这款支柱斜盘采用分体式支柱支撑结构，区别于传统一体式斜盘的刚性连接形式，支柱衔接位置预留了微量摆动余量，能够抵消主轴高速旋转时产生的径向跳动误差，减少斜盘盘面与活塞滑履之间的偏磨现象。盘面的工作曲面经过倾角优化，在主轴额定转速区间内，活塞的行程变化曲线更趋近于正弦规律，能有效降低压缩过程中的压力脉动，减少空调管路的振动传递，提升整车NVH表现。斜盘的中心安装孔与主轴采用花键配合定位，周向设置的定位止口能够保证装配后斜盘与主轴的同轴度控制在0.02mm以内，避免高速运转时产生动不平衡量。

　　设计思路上，这款斜盘优先考虑了变排量工况下的结构可靠性，支柱与斜盘本体的连接位置采用圆弧过渡结构，分散斜盘倾角调整时的应力集中点，在盘面与滑履接触的工作区域，设计了均匀分布的储油微槽，能够在压缩机运转过程中留存冷冻机油，形成持续的润滑油膜，降低滑动摩擦副的磨损速率。斜盘的整体厚度经过多轮CAE仿真校核，在满足12MPa最大压缩背压的强度要求下，尽可能削减非受力区域的材料厚度，降低斜盘自身的转动惯量，减少压缩机启动瞬间的主轴负载冲击。

　　从安装边界与尺寸适配角度来看，这款斜盘的中心安装孔直径适配主流车用空调压缩机的主轴直径规格，斜盘的最大外径与压缩机缸体内部的活塞分布圆直径匹配，安装后斜盘盘面的最大倾斜角度对应的活塞行程，能够覆盖压缩机从最小排量到最大排量的全区间调节需求，周向布置的支柱安装孔位与驱动摇板的孔位完全对应，装配时无需额外加工调整即可完成定位。斜盘背面的限位凸台结构，能够限制斜盘的最大倾斜角度，避免排量过大导致压缩机负载超出发动机皮带的传动承载上限，同时最小倾角位置的限位结构能够保证压缩机在低负荷工况下仍有基础制冷剂循环量，避免蒸发器表面结霜。

　　在实际工程应用中，这类支柱斜盘结构相比传统斜盘，能够适应更宽的压缩机转速区间，在发动机怠速工况下，斜盘的传动效率损失比一体式结构低8%左右，在高转速工况下，支柱的缓冲作用能够减少滑履与盘面的冲击载荷，延长压缩机的整体使用寿命。设计过程中针对斜盘的受力工况，分别模拟了怠速、额定转速、最高转速、变排量调节四个典型工况的载荷分布，对支柱根部、盘面过渡区、中心花键孔三个应力集中区域做了结构优化，确保在全工况循环下的疲劳寿命满足整车10年或20万公里的使用要求。斜盘的表面处理工艺适配压缩机内部的冷冻机油与制冷剂环境，不会产生腐蚀或镀层脱落问题，避免杂质进入压缩腔导致活塞或缸壁拉伤。
