SolidWorks汽车轮毂三维设计作品

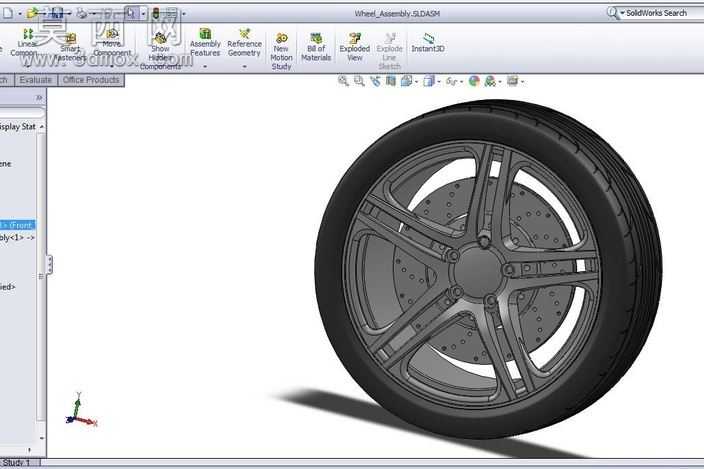

本作品为基于SolidWorks平台完成的汽车轮毂实体建模设计，是创作者完成的首个完整三维设计项目，整体建模过程遵循汽车轮毂的真实结构逻辑与工业设计规范，完整还原了改装款多辐轮毂的造型特征与结构细节。建模初期首先完成轮毂整体尺寸的基准定位，以轮毂中心安装面为原点建立全局坐标系，依次确定轮辋的外径、宽度、中心孔直径、螺栓孔分布圆直径等核心参数，为后续各结构的建模提供精准的尺寸参照。轮辋部分采用旋转凸台特征完成基础筒体建模，后续通过切除特征加工出轮辋边缘的胎圈座、凸缘等适配轮胎安装的结构，保证轮辋截面轮廓符合民用汽车轮毂的通用尺寸标准，同时对轮辋内外边缘做圆角过渡处理，还原真实轮毂的工艺倒角特征，避免应力集中的结构缺陷。轮辐部分采用多辐条弯弧造型设计，单根辐条通过草图绘制弯弧走向的截面轮廓后，使用扫描特征完成基础实体生成，再通过圆周阵列特征围绕轮毂中心均匀排布所有辐条，每根辐条从中心轮毂盖区域向外平滑延伸至轮辋内壁，辐条截面采用渐变式设计，靠近中心位置厚度更大以保证结构强度，衔接轮辋位置适当收窄以兼顾轻量化设计需求，辐条表面做平滑曲面过渡处理，还原真实轮毂的流线型视觉效果。中心安装区域首先完成轮毂中心盖的凸台建模，表面预留品牌标识的凹陷特征，周围均匀分布螺栓安装孔，通过拉伸切除完成孔位加工后做沉头处理，保证螺栓安装后与轮毂表面齐平，中心安装盘与辐条衔接位置做加厚处理与圆角过渡，强化安装区域的结构强度。整体建模过程全程采用实体特征建模逻辑，所有结构参数可编辑调整，各特征之间添加完整的几何约束与尺寸关联，方便后续修改轮毂尺寸、辐条数量、造型细节等参数。模型完成后通过SolidWorks自带的渲染功能做基础效果展示，赋予轮毂哑光金属材质，模拟铝合金轮毂的真实质感，通过环境光影调整凸显轮毂曲面的流畅线条与结构层次，完整呈现出该款轮毂的造型设计特点与结构合理性，可作为汽车配件设计学习、轮毂结构认知、三维建模练习的参考案例。
