本田d16r1碳水化合物适配进气歧管结构设计

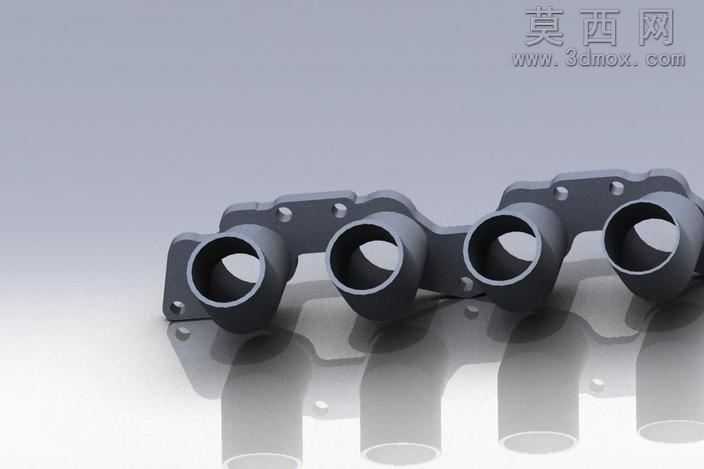

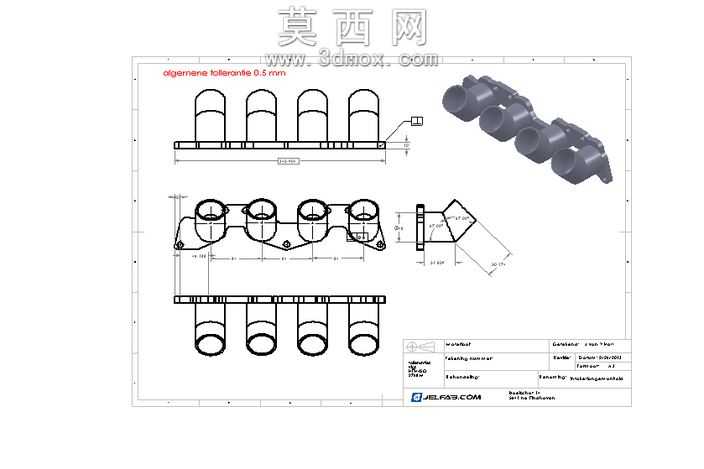

本进气歧管三维设计针对本田d16r1碳水化合物进气系统开发，建模阶段采用参数化特征构建方式，先以多基准面定位各进气通路的中心轴线，精准匹配化油器安装端面与气缸盖对接端面的相对位置，保证进气通路的走向符合发动机进气谐振需求。建模过程中优先完成主体流道的曲面构建，通过放样、扫掠命令生成四个等长进气支管的内壁曲面，确保各支管进气阻力一致，避免出现各缸进气量不均的问题；流道外壁采用等厚抽壳命令生成基础壁厚，同时在支管衔接位置做圆弧过渡处理，降低进气过程中的气流紊流损耗。针对安装固定结构，在歧管主体与缸盖对接侧设计带定位销孔的安装法兰，法兰上均匀布置螺栓过孔，孔位公差按照发动机装配标准设定，保证安装时的定位精度与密封性能；化油器安装端设计适配的方形法兰面，预留密封胶圈安装槽，同时在法兰侧方设计附件安装凸台，用于固定真空管路、传感器等附属部件。渲染阶段对模型赋予铝合金铸造材质，调整材质粗糙度与金属度参数还原铸铝件的哑光金属质感，对安装密封面做高亮抛光处理区分加工面与非加工面，同时添加工程图视角的渲染展示，清晰呈现歧管的多视图结构与尺寸标注逻辑。结构设计上充分考虑进气歧管的工作工况，在支管之间设计加强筋结构提升整体刚性，避免发动机工作过程中因振动产生结构共振，同时在流道转弯处做顺滑曲面处理，优化进气气流的流通效率，整体模型完整还原进气歧管的所有结构细节，可直接用于后续的结构仿真、3D打印验证或生产开模参考，设计过程中反复核对各安装接口的配合尺寸，确保与本田d16r1发动机的化油器、缸盖部件完全适配，兼顾进气性能与结构可靠性。
