集成行星齿轮结构的摩托车轮毂设计

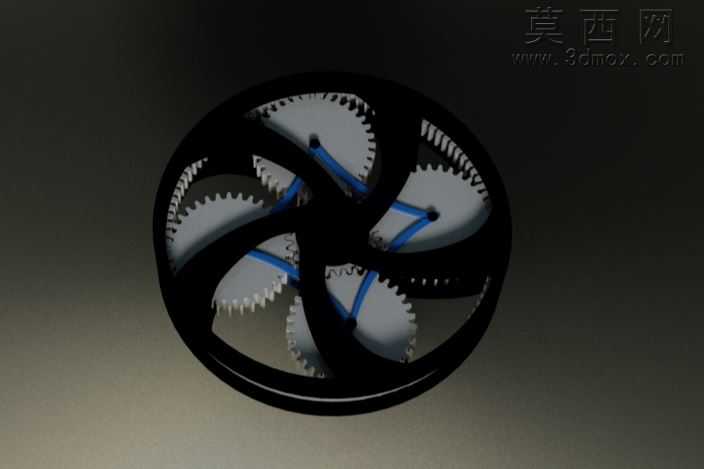

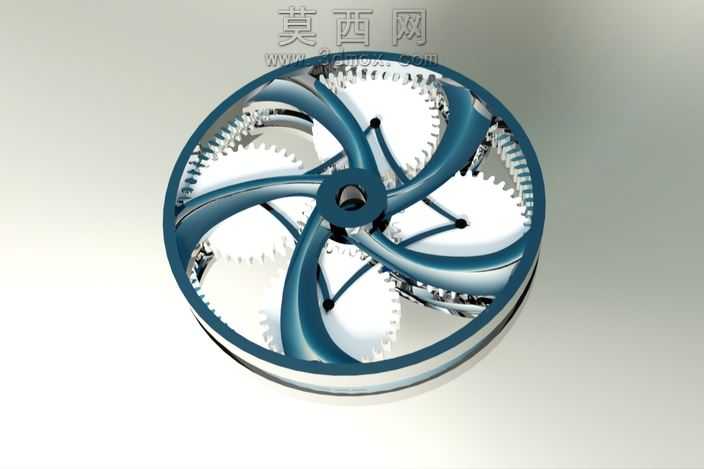

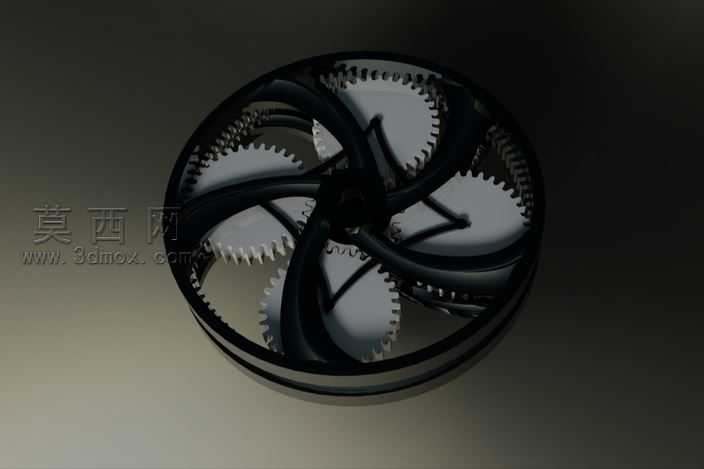

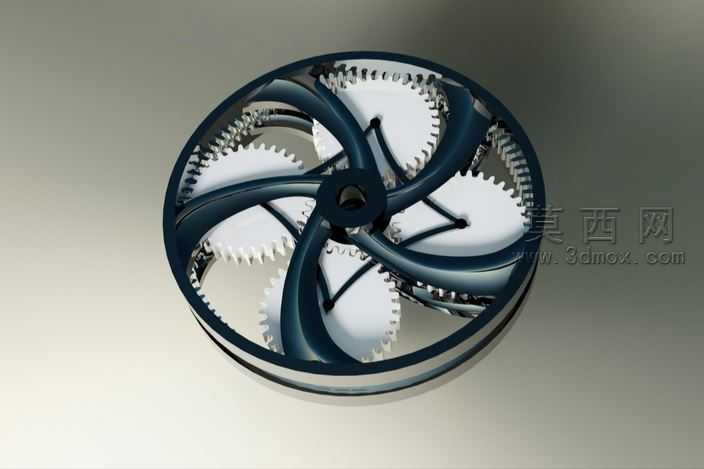

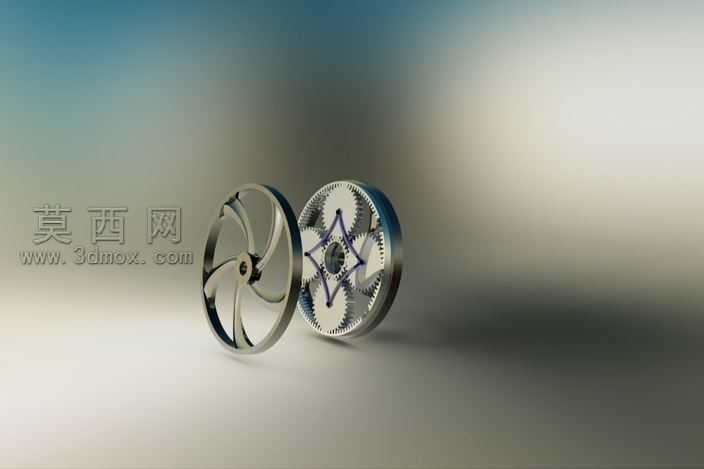

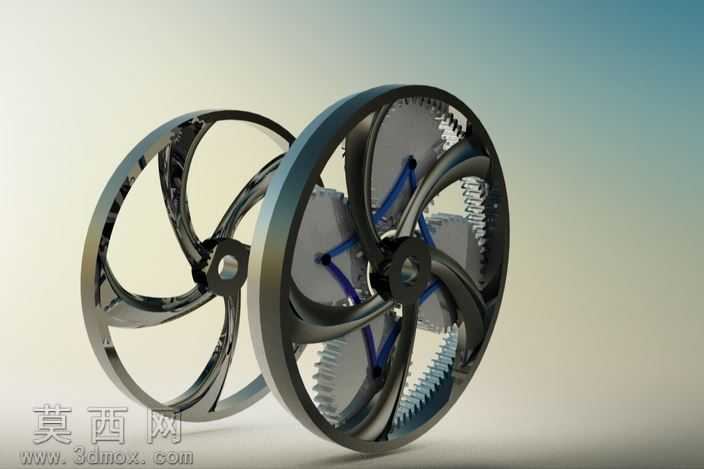

本作品为集成行星齿轮传动系统的摩托车轮毂三维建模设计，建模阶段依托参数化建模逻辑完成全结构搭建，首先对轮毂外圈的轮辋主体进行曲面构建，通过多段样条曲线拟合轮辋的安装贴合面、胎圈座轮廓，保证轮辋与轮胎装配的尺寸精度符合摩托车轮辋的通用规格要求。针对核心的行星齿轮传动部分，建模时严格遵循行星轮系的传动比参数，分别完成中心太阳轮、周向均匀排布的四个行星齿轮、与轮毂外圈集成的内齿圈的齿形绘制，齿廓采用渐开线标准齿形参数，通过阵列特征完成行星轮的周向均布，同时对行星轮的支撑辐条进行一体化结构设计，将支撑结构与行星轮安装位做平滑过渡处理，既保证传动结构的安装定位精度，也兼顾轮毂的整体视觉设计感。材质与渲染阶段，针对不同结构部件匹配对应材质属性：轮毂外圈轮辋与行星轮支撑结构采用哑光黑色金属材质，调整金属粗糙度参数模拟高强度合金的磨砂质感；齿轮传动部件采用亮银色金属材质，添加细微的金属颗粒纹理模拟机加工齿轮的表面质感；行星轮支撑处的装饰结构采用高饱和度蓝色哑光塑料材质，与黑、银主体形成视觉层次区分。渲染时采用侧上方主光源搭配底部补光的布光方案，调整光线反射角度突出齿轮齿廓的细节结构与轮毂的曲面光影变化，背景采用深灰渐变底色突出主体结构，同时添加柔和的环境反射效果提升整体渲染的真实感。结构设计层面，该轮毂将行星齿轮减速结构与轮毂主体做集成化设计，省去了传统轮毂电机额外的减速机构外置空间，行星轮系的均布排布可以让传动受力均匀分散到周向多个啮合点，提升传动过程的稳定性与承载能力；支撑辐条采用流线型弯曲造型，在满足行星轮安装支撑强度要求的前提下，通过镂空设计降低轮毂整体重量，兼顾结构强度与轻量化需求。设计过程中对齿轮啮合间隙、行星轮安装轴的定位尺寸做了参数化约束，可通过调整齿轮模数、齿数参数快速适配不同功率规格的摩托轮毂电机需求，整体结构既满足机械传动的功能合理性，也通过差异化的结构造型实现了较强的视觉辨识度。
