18齿锥齿轮传动零件三维设计

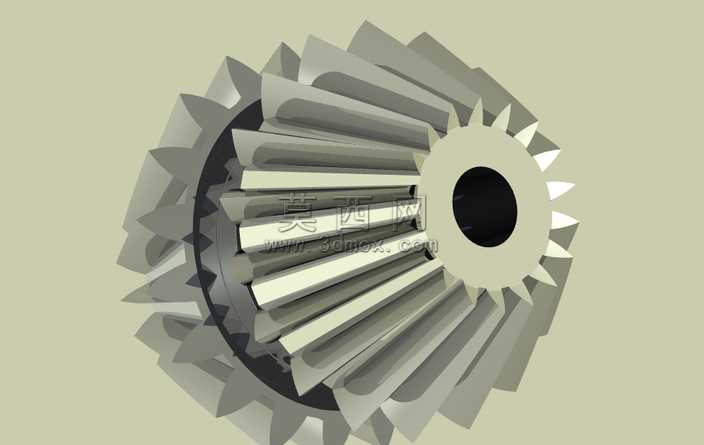

本作品为18齿锥齿轮三维建模作品，建模过程依托三维机械设计软件完成，整体建模流程遵循机械零件设计的规范逻辑，从齿轮的基础参数设定出发，先确定锥齿轮的模数、齿数、压力角、分锥角等核心设计参数，保证齿轮的传动啮合精度符合机械传动的通用设计要求。建模阶段先绘制齿轮的轴向基准截面，通过旋转特征生成锥齿轮的轮坯基体，确定齿轮的整体外轮廓、中心安装孔的尺寸与位置，中心孔为光滑通孔结构，用于后续与传动轴的装配配合。轮齿部分采用参数化建模方式，先绘制单个轮齿的齿廓曲线，结合锥齿轮的齿向收敛特性，通过扫描混合特征生成单个轮齿的实体结构，再通过圆周阵列特征完成全部18个轮齿的均匀排布，阵列过程严格保证轮齿间的角度公差，避免后续啮合出现卡滞、传动不均的问题。模型完成后对所有锐边进行了工艺倒角处理，还原实际机加工零件的工艺特征，避免应力集中问题。材质渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度参数，还原钢制齿轮经过机加工后的哑光金属质感，轮齿啮合面适当提高反光度，体现齿面精加工后的表面状态。模型结构完整还原了直齿锥齿轮的结构特征，轮齿从大端到小端的齿厚渐变过渡自然，齿顶、齿根的轮廓线清晰准确，背部的辐板结构厚度均匀，整体结构符合锥齿轮的实际加工工艺要求，可用于机械传动结构的装配验证、传动运动仿真、工程图纸导出等场景，设计过程中充分考虑了锥齿轮用于相交轴传动的工况特性，所有参数匹配通用机械传动的设计标准，能够直接用于相关机械产品的设计参考与装配调试。
