初代丰田4runner适配后挂式保险杠结构设计

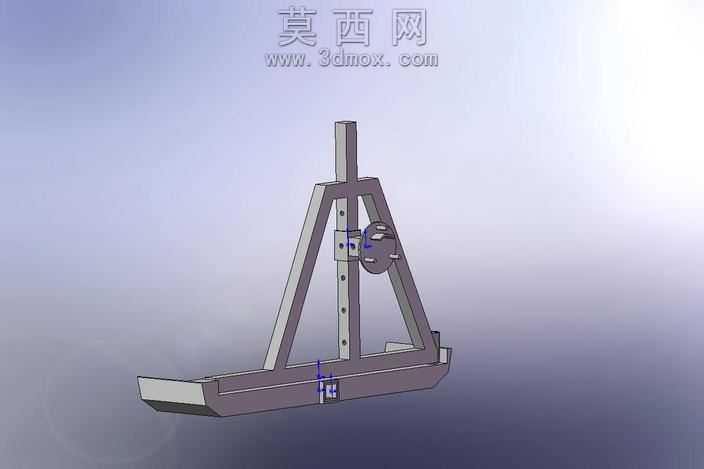

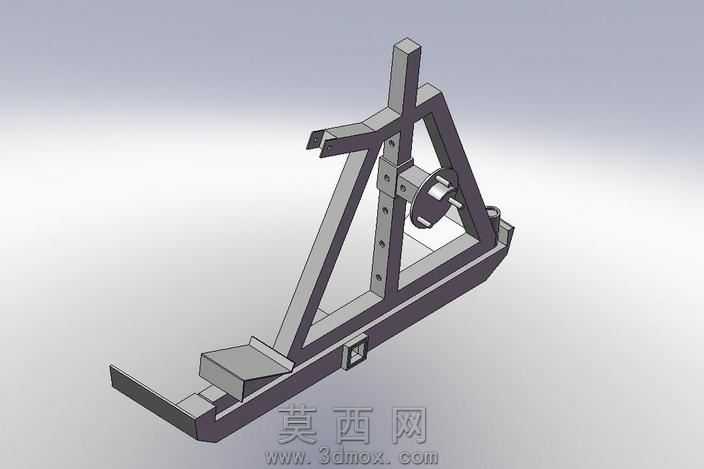

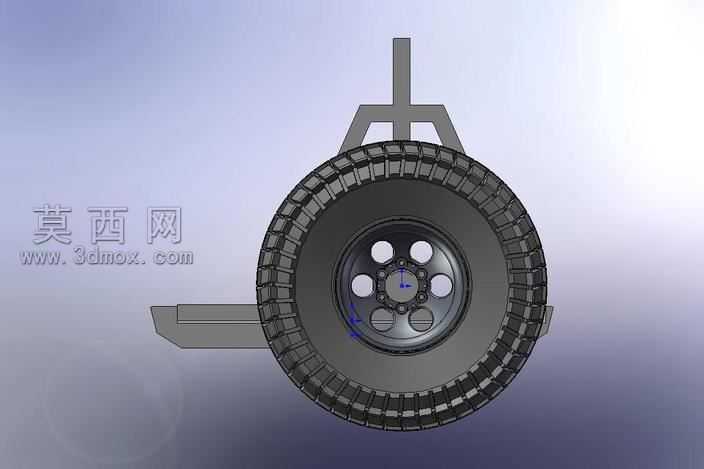

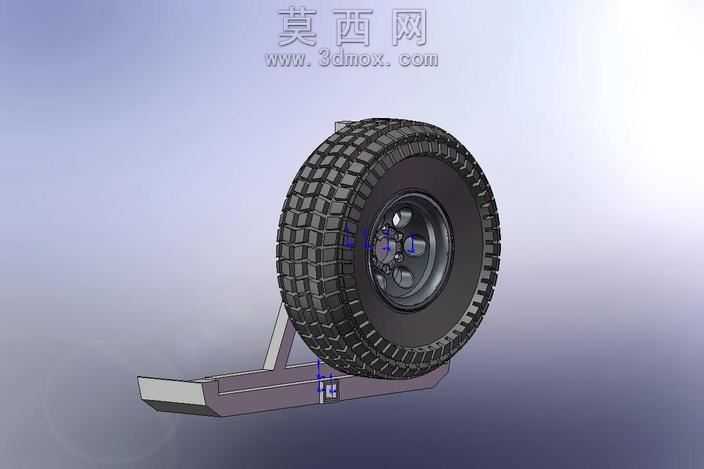

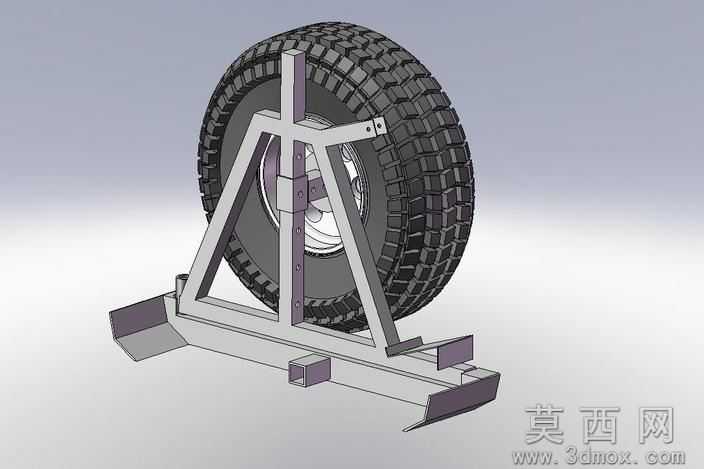

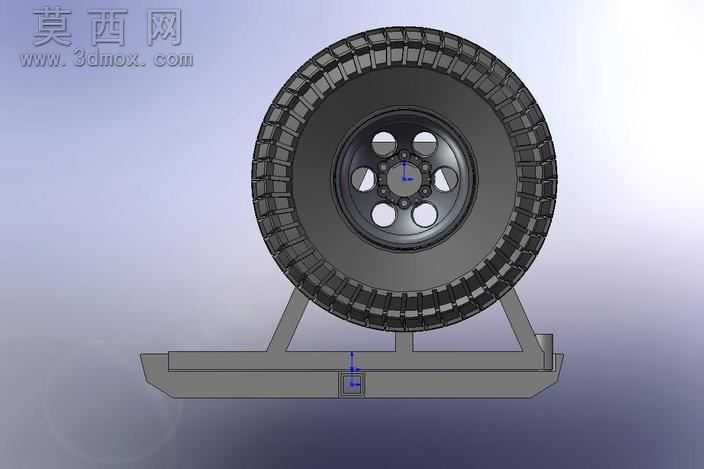

本作品为初代丰田4runner适配的后挂式保险杠三维模型，建模阶段以实车后尾门安装点位、底盘后段轮廓为基准，采用自底向上的建模逻辑完成全结构搭建。首先通过基准面定位确定保险杠主体的安装基准，绘制主体承载梁的截面草图后通过拉伸、切除命令构建出主支撑框架的基础形态，框架采用三角稳定结构设计，斜向支撑梁与底部横向承载梁、竖向安装座之间通过焊接点位的特征还原实现结构连接，所有梁体的倒角、圆角处理均参照越野改装配件的工艺标准设置，避免应力集中的同时还原金属加工件的真实质感。模型的可调安装结构为核心设计点，竖向支撑臂上预留多组等距调节孔位，通过孔位与安装座的配合可实现挂载位置的上下调节，适配不同直径、不同宽度的越野轮胎挂载需求，同时底部承载平台设置可滑动的限位挡块，通过草图驱动的阵列特征实现挡块安装槽的等距排布，可根据挂载物尺寸调整限位位置，降低城市驾驶过程中方向盘转向、车辆启停时挂载物的晃动与异响传递。材质渲染阶段，主体框架赋予磨砂黑色金属材质，调整金属粗糙度参数还原钢制改装配件的哑光质感，安装螺栓、调节锁止结构赋予亮面镀锌金属材质，通过材质差异区分不同功能部件，渲染时添加柔和的环境光与定向补光，突出结构的焊接缝隙、孔位边缘等细节特征，让模型整体呈现出接近实装配件的视觉效果。结构设计上兼顾了越野场景的承载强度与日常使用的便利性，三角支撑结构可分散挂载重物时的受力，避免长期使用后安装点位变形，锁止结构采用快拆式设计，无需额外工具即可完成挂载物的固定与拆卸，整体结构无冗余设计，所有特征均服务于后挂承载、尺寸适配的核心功能，完整还原了改装后保险杠的实用属性与结构细节。
