NACA6713航空翼型曲面结构三维设计

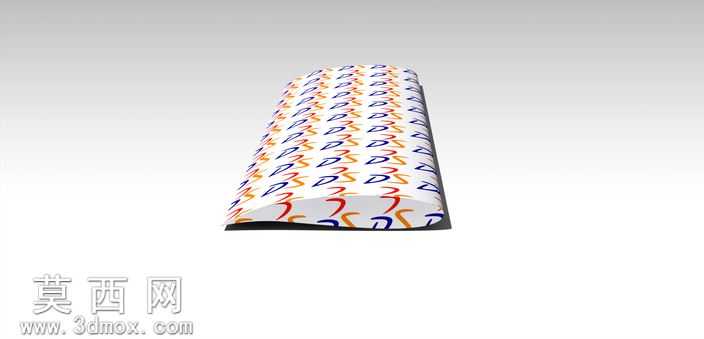

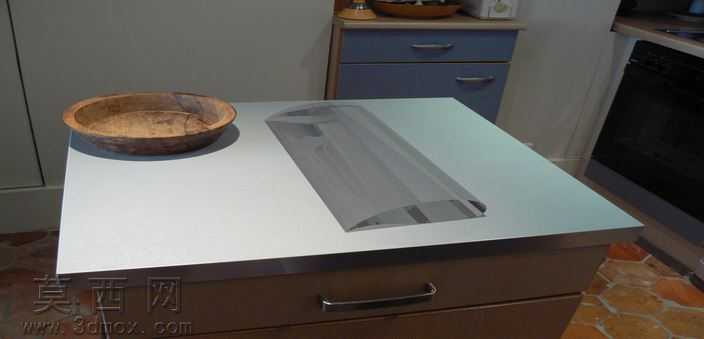

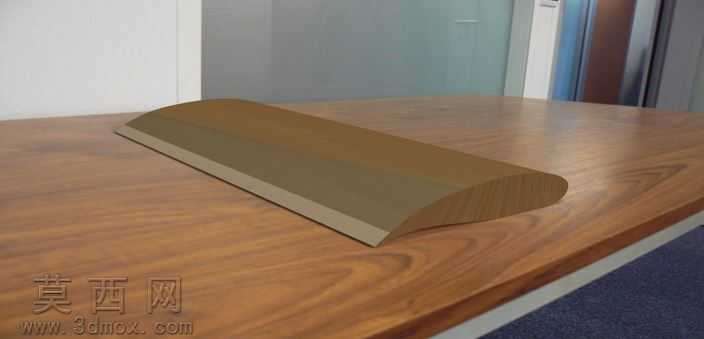

本次NACA6713翼型的三维建模工作，围绕航空翼面的气动外形需求展开，首先基于NACA翼型族的标准坐标参数完成基础轮廓构建，在三维建模环境中先绘制翼型的二维基准截面，精准把控208毫米弦长的尺寸精度，对翼型的前缘曲率、后缘收窄角度、上下翼面的弧度分布进行逐点校准，确保截面轮廓完全匹配NACA6713的气动设计参数，避免外形偏差对后续气动模拟造成干扰。建模过程中采用曲面拉伸结合曲率连续约束的方式生成翼面主体结构，对翼型的展向延伸段做均匀过渡处理，保证整个翼面的曲面光滑度，消除曲面拼接处的棱角与断点，让翼面的气流附着特性符合设计预期。材质设置阶段，针对翼型的展示需求赋予基础哑光航空材质，调整材质的反光度与粗糙度参数，既能够清晰呈现翼面的曲面弧度变化，也避免过度反光遮挡翼型的轮廓细节，同时通过基础渲染效果直观展现翼型的厚度分布规律，让观看者可以快速识别翼型的压力面与吸力面结构特征。结构设计上严格遵循低速翼型的设计逻辑，保证翼型最大厚度位置、相对厚度参数完全符合NACA6713的标准定义，对翼型的前后缘做精细化处理，前缘保持圆润的曲率过渡，后缘做规整的收边处理，还原真实航空翼型的结构特点。整个建模过程注重参数化特征的保留，方便后续根据使用需求调整翼型的展长、安装角度等参数，可直接用于航空原理教学演示、CFD气动仿真前处理、航模翼面设计参考等场景，模型曲面质量达标，无破面、重叠面等几何错误，能够适配多种三维工程软件的导入与二次编辑需求，为相关航空类设计工作提供可靠的基础几何参考。
