500W盘式永磁风力发电机三维设计

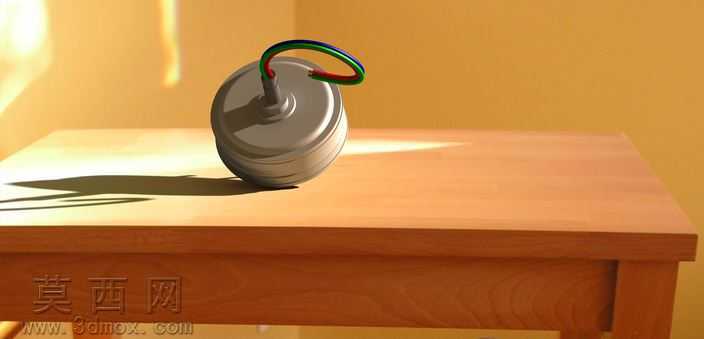

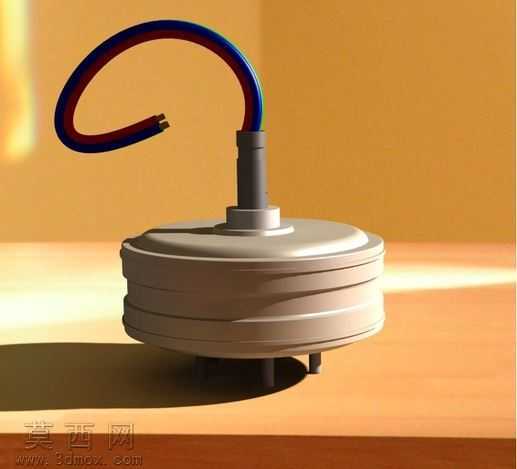

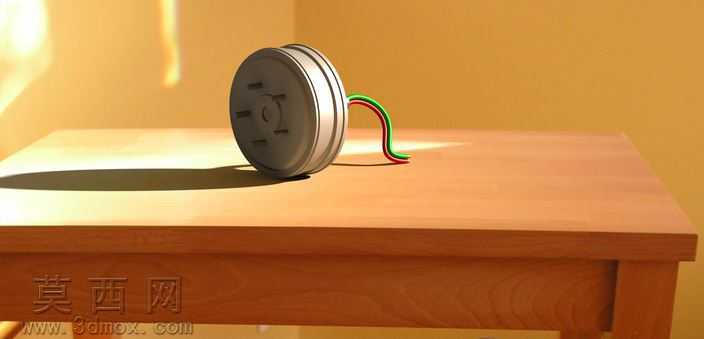

本作品为适配12V电池负载的小型盘式永磁风力发电机三维建模成果，建模过程严格遵循厂家提供的原厂图纸参数，采用1:1等比例还原设计，完整复现了该款500W永磁发电机的全部结构细节。建模阶段首先搭建发电机的核心主体结构，从底部的安装定位支脚开始，逐层构建叠层式的盘式机壳结构，精准还原机壳表面的分层压合纹理与金属质感的边缘倒角，保证壳体的装配间隙完全符合实际生产的公差要求。中部的定子与转子腔体部分，按照盘式永磁发电机的轴向磁通结构逻辑，合理排布内部永磁体与绕组的安装位，还原了无铁芯盘式电机的扁平结构特征，顶部的出线端结构做了精细化处理，还原了接线柱的固定台阶与线缆防护套的锥度造型。出线线缆部分采用扫掠建模方式，还原了双芯线缆的自然弯曲轨迹，线缆外皮的红蓝分色标识清晰，末端的剥线露铜结构也做了细节呈现，可根据实际使用需求调整线缆的长度与弯曲形态，适配不同的安装场景。渲染阶段采用暖调柔光环境，为机壳赋予哑光金属漆材质，模拟铸铝壳体的细腻磨砂质感，线缆部分赋予软质橡胶材质，还原绝缘外皮的轻微反光特性，底部投射柔和的接触阴影，突出发电机的扁平盘式结构特征与整体体量感。设计过程中充分考虑了该款发电机的小型风能应用场景，结构设计兼顾轻量化与散热需求，叠层机壳的缝隙结构预留了足够的散热流通空间，底部的三个安装支脚做了加厚处理，保证户外安装的结构强度，整体模型可直接用于论文配图、风能发电装置结构演示、小型风电系统方案展示等场景，使用对应三维软件打开后可直接编辑线缆轨迹、调整材质表现，也可拆解查看内部永磁体与绕组的排布结构，直观展示轴向磁通永磁发电机的工作原理与结构特点。
