NACA6716航空翼型三维建模作品

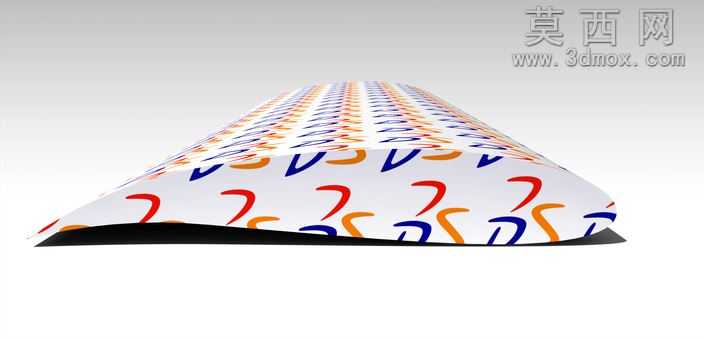

本作品为NACA6716翼型的高精度三维建模成果，建模过程严格遵循NACA翼型族的官方坐标参数规范，首先通过提取翼型上下表面的离散坐标点，在三维建模环境中完成翼型轮廓线的精准拟合，确保翼型的最大厚度位置、相对厚度、前缘半径与后缘夹角完全匹配6716翼型的气动设计标准，弦长参数设置为312毫米，适配钢筋混凝土平面相关的航空结构验证场景需求。建模阶段采用曲面建模与实体建模结合的方式，先构建翼型的基准翼面，通过拉伸、曲面放样完成基础实体的生成，再对前缘钝度、后缘收窄区域做精细化的曲率调整，避免曲面出现褶皱、曲率突变等影响气动仿真精度的问题。材质设置上，为模型赋予了航空蒙皮类的基础材质，表面添加了辨识度较高的彩色标识纹理，既可以直观区分翼型的上下翼面，也能在渲染展示时清晰呈现翼面的曲面流畅度，渲染阶段采用柔和的均匀布光，多角度呈现翼型的剖面形态与曲面过渡效果，确保翼型的弯度分布、厚度变化规律可以被直观观察。结构设计上，该翼型模型保留了完整的实体结构，可直接导入气动仿真软件开展流场分析，也可用于航空科普教学、航模设计参考等场景，建模过程中对翼型的坐标点做了加密处理，尤其是前缘驻点区域、翼型最大厚度附近的曲面精度做了专项优化，保证模型导出为通用格式后不会出现曲面破面、轮廓变形等问题。设计思路围绕实用化展开，区别于常规的简化翼型模型，本模型严格匹配真实翼型的几何参数，既可以作为航空类设计的基础翼型库素材，也能为低速飞行器的机翼设计提供可靠的几何参考，模型的曲面连续性达到G2级别，表面光滑无棱角，完全符合航空类三维模型的精度要求，可适配不同的三维软件打开使用，满足设计、仿真、展示等多场景的使用需求。
