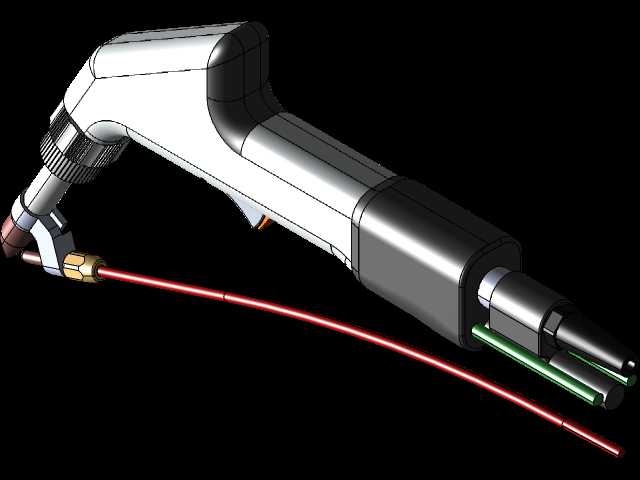

手持式激光焊接枪头结构三维设计

　　这款手持激光焊接枪头的结构设计，核心围绕现场焊接作业的实操需求展开，区别于传统固定式激光焊接头的笨重形态，整体采用枪式握持布局，适配单人长时间手持作业的人机工程要求。从应用场景来看，该类焊枪主要面向钣金加工、五金制品、厨卫管材、小型钢结构件的现场焊接作业，可覆盖碳钢、不锈钢、铝合金等多种常用金属材料的拼接、角接、叠焊等工艺需求，相比传统氩弧焊、二保焊，焊接热影响区更小，工件变形量低，后续打磨校形的工序量可缩减六成以上，适配小批量多品种的加工车间、户外安装补焊、定制化金属制品加工等多种作业场景。

　　从功能特性来看，枪头内部集成了激光准直聚焦组件、保护气路通道、线缆防护结构，前端出光嘴位置做了可更换式设计，针对不同焊接厚度、不同焊缝形式可快速更换对应规格的喷嘴，保护气从喷嘴周边均匀送出，在焊接熔池区域形成稳定的惰性气体保护层，避免高温焊缝氧化产生气孔、夹渣等缺陷。枪身握持区域做了防滑包覆结构，扳机位置的触发行程经过优化，单指即可完成出光控制，枪身侧面预留了参数调节按键的安装位，作业人员无需回到主机位置即可快速微调出光功率、送丝速度等核心参数，适配现场多变的焊接工况。枪身后端的线缆接口做了防弯折防护结构，内置的光纤、冷却水管、控制线缆、送丝管路全部集成在同一防护套内部，接口处采用旋转式快接结构，可避免作业过程中线缆反复弯折导致的光纤断裂、管路破损问题，同时支持360度旋转调整，适配不同角度的焊接姿态，减少线缆对作业动作的牵绊。

　　从设计思路层面，整个枪头的结构拆分遵循易维护、轻量化的原则，外壳采用分段式拼接结构，核心光学组件安装在独立的金属内衬腔体中，既可以保证光学元件的安装精度不受外壳轻微形变的影响，也可以在日常维护时快速拆开外壳完成镜片清洁、易损件更换，无需整体拆解枪身。枪身的重心设置在握持区域靠前20mm的位置，手持作业时手腕承受的倾覆力矩更小，长时间举枪作业的疲劳度更低，整体重量控制在1.2kg以内，相比同功率等级的传统焊枪重量降低约30%。冷却回路采用环绕式设计，紧贴聚焦镜座和枪头前端的高温区域，可连续长时间作业时将枪身外壳温度控制在40摄氏度以内，避免作业人员握持时出现烫伤风险。

　　从外形尺寸与安装边界来看，枪头总长度约280mm，枪身最大直径65mm，前端出光嘴的最小作业空间要求为80mm，可深入常规角焊缝、箱体内部焊缝等狭窄位置完成焊接作业，相比大体积的传统焊枪，可达性提升明显。枪身与送丝机构的连接位置设置在枪身侧下方，送丝嘴的角度可在0-45度范围内调整，适配填丝焊、自熔焊两种工艺模式的切换需求，送丝导管的安装位置避开了握持区域，不会干扰作业人员的手部动作。枪身顶部预留了焊缝跟踪传感器的安装位，可根据需求加装红光定位、焊缝自动跟踪模块，升级为半自动焊接作业模式，适配更高精度的焊接需求。整个结构的密封等级达到IP54，可适配车间多尘、少量焊接飞溅的作业环境，外部壳体采用耐高温工程塑料与铝合金拼接结构，既保证结构强度，也能隔绝内部热量传递到握持区域，同时可抵御常规焊接飞溅的烫损，日常使用中无需额外加装防烫护套。
