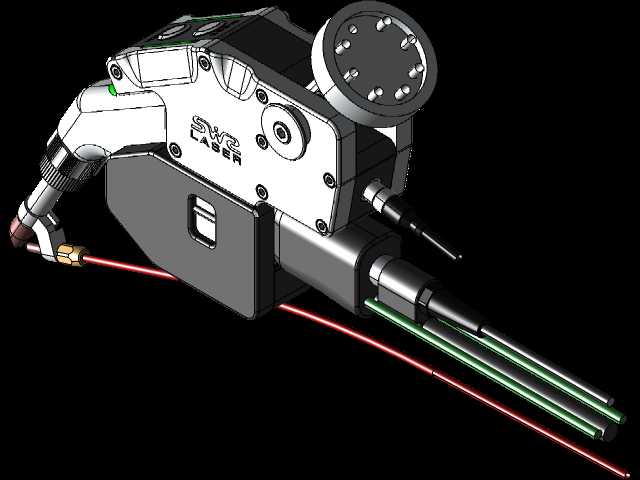

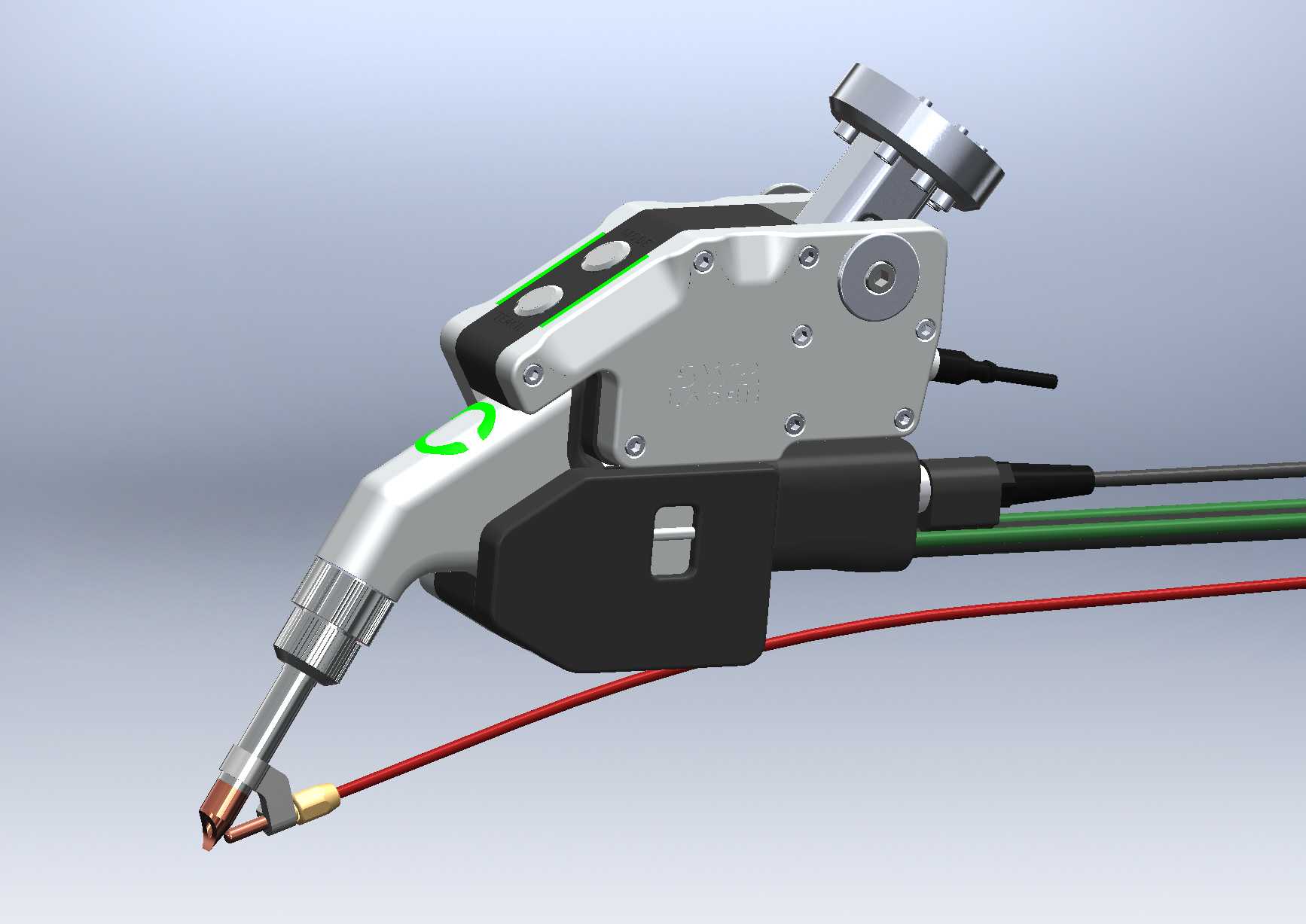

激光焊枪与机械臂连接固定支架结构

　　在自动化激光焊接产线的落地部署中，焊枪与工业机械臂末端的连接适配一直是影响焊接精度与作业稳定性的核心环节，这款连接支架正是针对手持激光焊枪改造为机用自动焊接单元的适配需求开发，解决了常规焊枪无法直接匹配UR系列协作机械臂末端安装法兰的痛点。从实际应用场景来看，这类支架主要服务于中小批量精密焊接工位，比如新能源电池模组连接件焊接、小型五金件拼焊、薄板类工件的连续轨迹焊接场景，这类场景往往不需要重型焊接专机的大刚性架构，但对焊枪的装夹重复定位精度、走线防护可靠性有较高要求，既要保证焊枪在机械臂高速运动过程中不出现窜动，也要避免送丝管、冷却管线、信号线缆在关节转动过程中出现拉扯、磨损。从功能特性上看，这款支架采用分体式抱夹结构设计，

　　对应焊枪握持段的型面做了仿形铣削加工，接触区域预留了防滑垫安装槽，装夹时通过侧面的内六角螺钉锁紧，能够适配对应型号LightWeld系列激光焊枪的外形轮廓，不会出现夹伤焊枪外壳或者锁紧后焊枪偏转的问题；支架与机械臂连接的一侧采用标准法兰对接界面，孔位完全匹配UR协作机械臂的末端安装尺寸，不需要额外做转接板，安装时直接通过螺栓紧固即可完成机械对接，安装后焊枪的枪头尖端与机械臂末端法兰的相对位置固定，能够直接导入预设的焊接轨迹程序，减少现场示教的工作量。设计思路上，这款支架优先考虑了轻量化需求，整体采用铝合金材质加工，在保证结构刚性的前提下尽可能降低末端负载，避免给机械臂关节带来额外的载荷负担，

　　同时在支架的走线位置预留了专用的管线固定卡扣位，能够将送丝管、冷却水管、激光传输线缆沿着支架侧面规整固定，顺着机械臂大臂走线槽排布，避免机械臂在做姿态调整时管线与周边工装、工件发生干涉。从安装边界来看，支架装夹焊枪后，整体径向尺寸不会超出机械臂末端法兰的外圆轮廓太多，在狭窄工位作业时不会因为支架外形过大出现碰撞问题，焊枪伸出长度经过优化，既保证枪头能够到达工件的深腔焊接位置，也不会因为悬伸过长导致焊接过程中出现枪头抖动；支架上还预留了辅助定位销孔，当需要更换焊枪或者维护后重新装夹时，能够通过定位销快速复位，保证TCP（工具中心点）的重复定位精度控制在0.1mm以内，满足精密激光焊接的位置精度要求。在实际使用过程中，

　　这类支架还兼顾了焊枪操作按钮的避让设计，支架的装夹位置避开了焊枪上的参数调节按键与状态指示灯，即便是在自动焊接过程中需要临时手动调整参数，也不需要拆卸支架就能直接操作，同时在焊枪的出光控制触发端，支架预留了传感器安装位，能够适配自动触发信号的接入需求，不需要额外在焊枪上粘贴固定触发装置。针对焊接过程中产生的飞溅问题，支架的外露表面做了氧化发黑处理，能够减少焊接飞溅粘附在支架表面，日常维护只需要简单擦拭就能清理干净，不会因为飞溅堆积影响装夹精度或者管线的固定。不同于重型焊接专机的厚重焊枪夹持结构，这款支架针对轻型协作机器人的焊接场景做了针对性的结构优化，所有的棱角位置都做了倒角处理，避免在调试过程中划伤操作人员或者刮破管线外层，锁紧螺钉的位置都设计在便于操作的侧面，现场安装调试时不需要特殊工具，用常规内六角扳手就能完成装夹锁紧，大幅缩短产线调试的周期。
