紧凑型迷你电脑主机外观结构设计方案

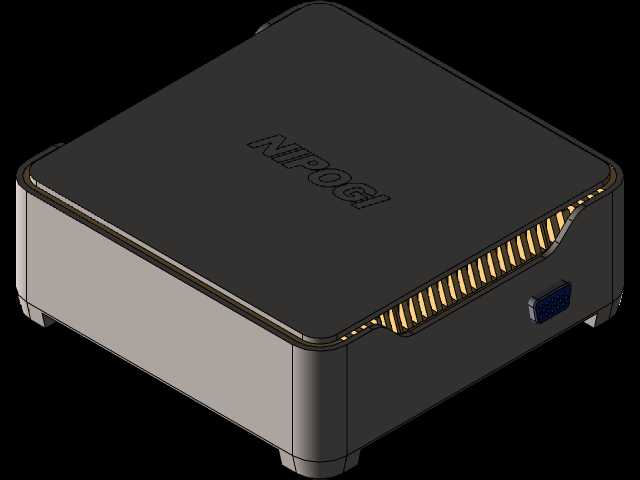

　　本次呈现的紧凑型迷你电脑主机结构设计，核心面向桌面空间受限的办公、工业控制、轻量计算场景打造，区别于传统塔式主机的大体积设计，整体采用方正矮薄的盒式布局，可直接放置于显示器后方、桌面角落或是设备机柜的狭小预留仓位内，无需占用大量水平操作空间，适配壁挂、平放、嵌入式安装等多种部署方式。从结构设计逻辑来看，壳体采用上下扣合的拼接方式，上盖为平整的哑光质感面壳，表面做了凹陷式品牌标识处理，既避免丝印标识长期使用磨损脱落的问题，也不会因为凸起标识在堆叠放置时产生剐蹭。侧围的散热结构是本次设计的重点考量部分，在主机靠近接口端的侧部做了斜向格栅式通风开口，开口内侧预留了散热鳍片的安装间隙，通风路径采用侧进侧出的短风道设计，

　　配合内部低转速散热风扇即可满足低功耗处理器的散热需求，格栅的斜向角度经过反复调整，既可以保证通风量满足TDP15W以内处理器的满载散热要求，又能避免大尺寸异物直接进入壳体内部，同时格栅边缘做了圆弧倒角处理，不会在装配或是日常挪动时划伤操作人员手部。主机底部预留了四个凸起的支撑脚位，每个脚位都设计了防滑胶垫的安装卡槽，放置在光滑桌面时可以避免主机滑动，同时支撑脚抬升的高度可以保证底部空气流通，辅助带走壳体内部积聚的热量，四个脚位的中心距也匹配标准VESA壁挂孔距的安装尺寸，用户可直接通过壁挂支架将主机固定在显示器背面，实现桌面零占用的部署效果。接口端集中布置在主机的后侧区域，预留了视频输出、USB扩展、网络接口、电源输入的标准安装位，

　　接口开孔的公差控制在±0.1mm范围内，保证外接设备插头可以顺畅插拔，不会出现孔位偏移导致的插头卡滞或是接触不良问题。壳体的壁厚设计兼顾结构强度与轻量化需求，采用2mm的工程塑料壁厚，在上下壳的扣合位置设计了均匀分布的卡扣位，同时预留了螺丝锁付的柱位，既可以实现无螺丝快速拆装维护，也可以通过锁付螺丝提升壳体的整体连接强度，避免移动过程中壳体松脱。内部的硬件安装空间做了分区规划，主板安装位、硬盘安装位、散热模块安装位之间预留了合理的走线间隙，避免线材挤压影响散热或是硬件安装，主板固定柱的位置完全适配通用N100、J4125等低功耗迷你主板的安装孔距，具备较强的硬件适配通用性。从安装边界来看，

　　整机长宽尺寸控制在120mm*120mm以内，高度不超过40mm，整体体积仅为传统ATX主机的二十分之一，重量控制在500g以内，单人即可轻松完成挪动与安装，在工业控制场景中，可直接嵌入设备控制柜的预留安装槽内，作为设备的控制计算终端使用；在办公场景中，可搭配显示器组成一体化办公终端，减少桌面线缆杂乱的问题；在家用场景中，可作为客厅影音播放终端放置在电视旁，不会占用过多电视柜空间。设计过程中针对壳体的边角都做了R3的圆弧过渡处理，没有尖锐的棱角，避免日常使用中的磕碰损伤，表面处理采用细磨砂质感，不易残留指纹与划痕，长期使用依然可以保持整洁的外观状态。散热格栅的内部还预留了防尘网的安装槽位，用户可根据使用环境的粉尘情况加装防尘网，减少灰尘进入主机内部积累，延长硬件的使用寿命，防尘网采用抽拉式设计，无需拆开主机即可完成拆卸清理，维护操作十分便捷。
