手机外接便携红外热成像测温镜头

　　这套结构围绕移动端红外测温场景展开，核心是把非制冷红外探测模组、锗镜头光路和手机直连接口压缩到一个可随身携带的小方块内。现场巡检人员不需要携带体积较大的手持热像主机，在电气柜点检、管道漏热排查、电路板发热定位、户外夜间观察等场景中，把模块插到手机接口上，就能借助手机屏幕完成热画面显示、温度读取和图像留存，设备负担明显降低。

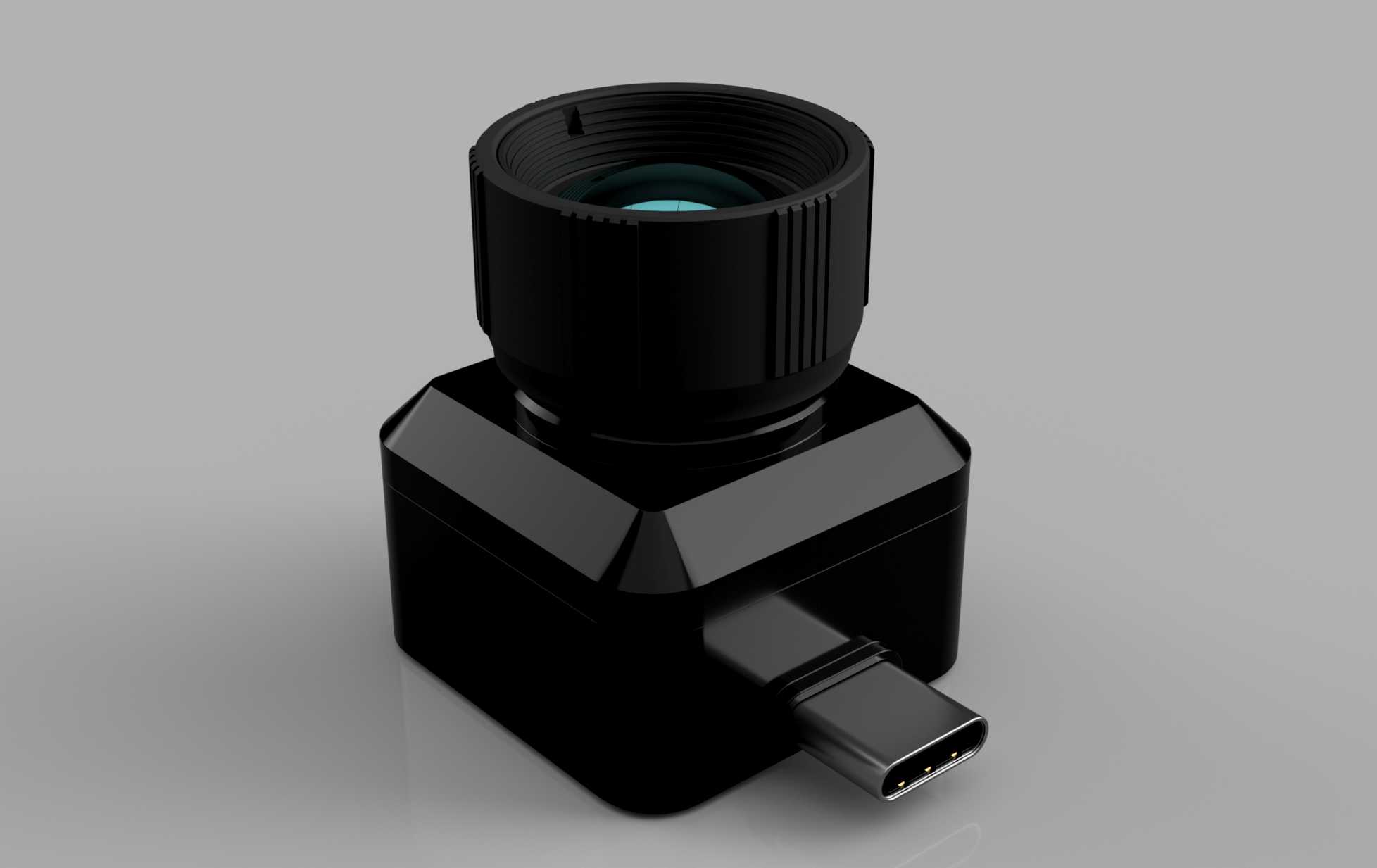

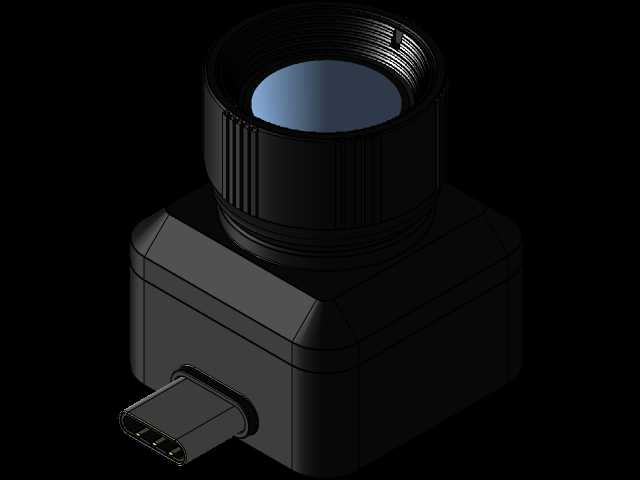

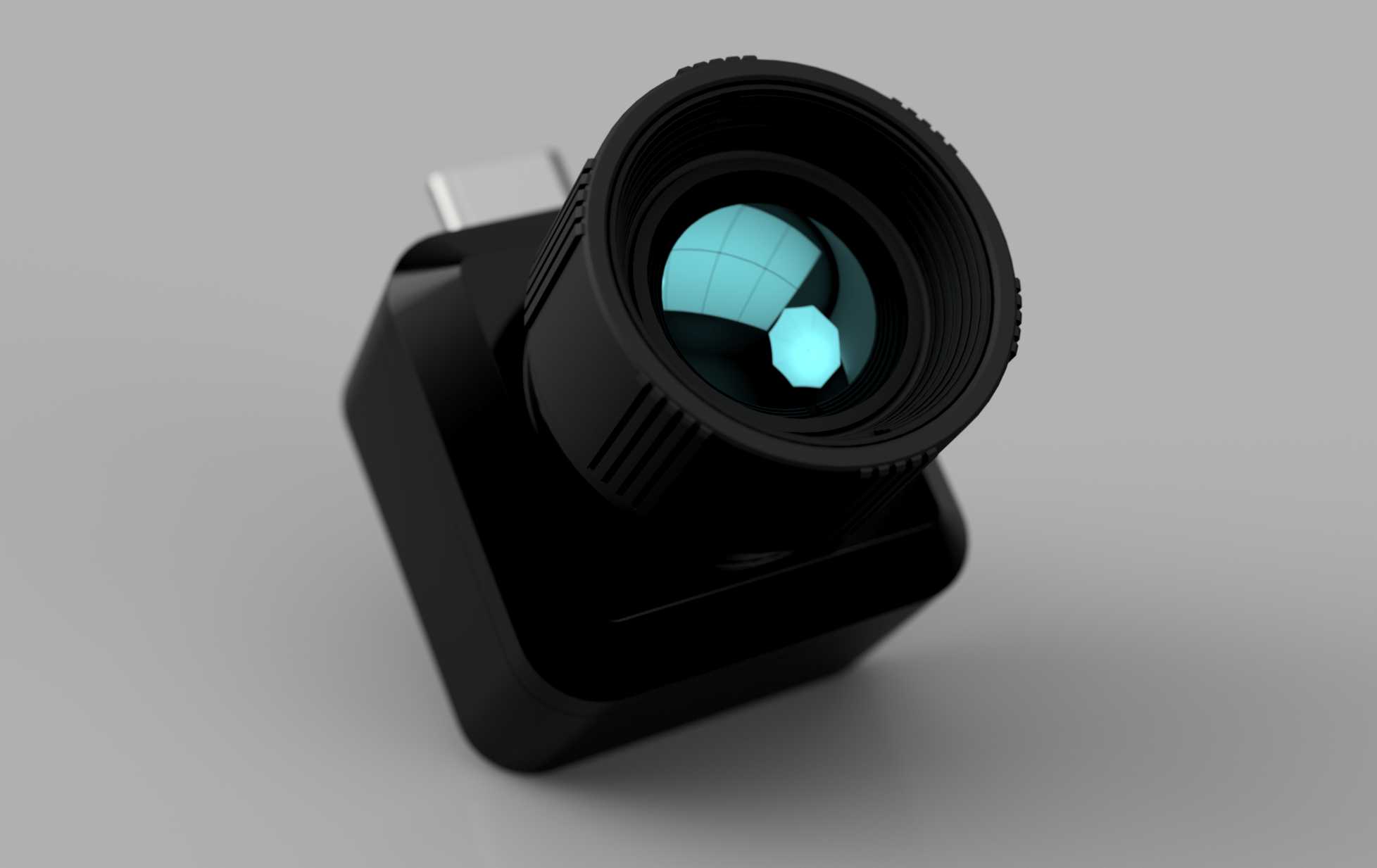

　　外形上，主体采用近似方形的黑色壳体，镜头部分从壳体前上方突出，镜筒直径明显大于机身厚度，形成类似“方块机身加粗大目镜”的布局。镜头前端保留多层环形调焦/防护结构，外圈带有细密防滑齿纹，戴薄手套时也能旋转调节；镜片区域呈现红外光学材料特有的蓝绿色反光，中心可见多边形光阑轮廓，说明建模时对镜片、压圈和镜筒内壁做了分层处理，而不是单一圆柱简化件。机身一侧伸出手机直连接头，接头位置与壳体形成折角，插接后镜头朝向外侧，能够避开手机背部轮廓，减少遮挡和干涉。

　　从结构设计思路看，这类产品首先要处理光路轴线与探测器靶面的对位关系。镜筒不是装饰件，它承担红外镜片定位、遮光和焦距保持作用，内部需要预留镜片台阶、压环空间以及探测器安装基准。外壳内部则要划分探测器板、接口板和固定筋位，镜头中心相对机身的高度要保证手机插接后视场不被手机边缘挡住。模型中方正壳体与圆柱形镜筒的过渡区做了局部包络，既给内部螺钉柱和定位肋留出空间，也让外部握持时不会在镜头根部形成尖锐薄弱边。

　　安装边界主要集中在手机接口端。直插式结构没有线缆，优点是装配快、信号路径短、整体刚性好；代价是对接口承力和手机厚度差异更敏感。结构设计时需要控制整机重量和镜头悬伸长度，避免插接到手机后形成过大的杠杆力矩。镜头外径、机身宽度和接头伸出长度之间要互相匹配：机身过宽会贴近手机背板，镜头过高会改变重心，接头过短则可能遇到带保护壳的手机无法插到底。实际建模中应把手机端部、接口插头、壳体避让面和镜头外圆作为一组干涉检查对象，尤其关注旋转视角下镜筒是否压到手机摄像头凸台或手指握持区。

　　功能特性方面，该类热成像模块依赖红外探测器采集热辐射，再通过移动端接口传输图像和供电，因此壳体内部不需要大容量电池，体积可以做得更紧凑。外壳表面以哑光深色处理为主，有利于减少可见光反射对使用观察的干扰，也符合检测工具的耐脏需求。镜头周围的粗纹理不仅提供调焦摩擦力，也在视觉上强化光学部件的可操作区域。底部和侧面的平直面可让模块在未插接时稳定放置，便于临时摆放和单独收纳。

　　在三维建模表达上，镜头组件是细节重点：外镜筒、调焦环、前端镜片、内孔遮光壁、根部安装座都应独立建出，方便后续检查装配关系和出工程图。机身部分虽然外观简洁，但内部不能只做空壳，需要体现电路板安装平面、接口补强区、螺钉柱、壳体扣位和镜头固定座的空间关系。对于选型人员来说，这个模型的价值不只是外观展示，更在于理解便携热像设备如何在手机接口尺寸、光学镜头直径、探测器安装高度和人体握持空间之间取得平衡。

　　应用到工程现场时，这类模块常被用于快速筛查温度异常，而不是替代固定安装式在线监测设备。它适合短时间插拔、多点巡检和近距离观察，因此结构上强调即插即用、口袋收纳和镜头防护。若进一步做产品化设计，还需要在镜头根部增加防尘盖配合面、在接口区域考虑插拔应力释放，并在壳体内部控制热源，避免电路自身温升影响红外测温稳定性。整体结构虽小，却同时涉及光学定位、消费电子接口、人机握持和热检测功能，是便携检测设备中较有代表性的集成设计。
