家庭影院前置音频处理器结构设计

　　做家用影音系统集成的结构设计快八年，经手的定制影院前级设备少说也有三四十款，这次拆解复刻的这款Lyngdorf MP60前级结构，是去年做高端私人影院项目时，客户指定要做机柜适配改造时攒下的建模素材，当时为了匹配定制机柜的安装位，前前后后测了三次实机尺寸，把每一处安装边界都卡到了毫米级，毕竟高端影音设备的安装容差要求不比工业控制柜低，差两毫米可能就会导致机柜理线空间不足，或者设备通风间隙不够引发过热保护。

　　先从实际应用场景说，这类设备主要用在独立私人影院、高端HiFi听音室、小型专业审片室的音频系统前端，负责解码多声道音轨、做房间声学校准、给后级功放输出低阻抗音频信号，和普通消费级功放不同，这类前级的内部干扰屏蔽要求极高，所以外壳结构的设计优先级里，电磁屏蔽的权重甚至比散热还高一点——毕竟音频信号的信噪比差3dB，人耳就能明显感知到底噪差异，做结构设计时如果忽略了壳体的接缝导电连续性，后期再怎么调电路都补不上屏蔽缺陷。

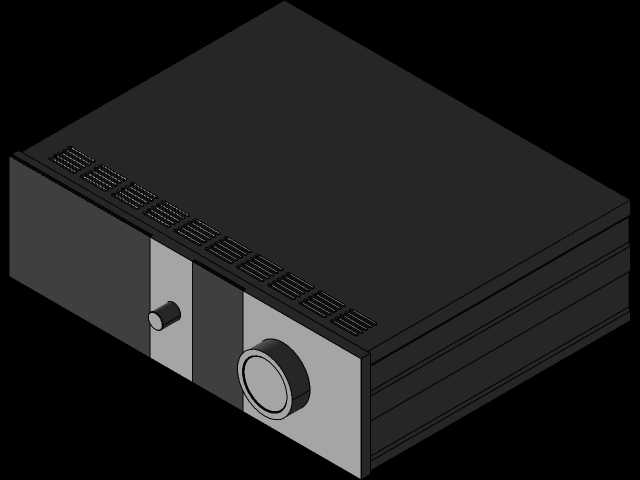

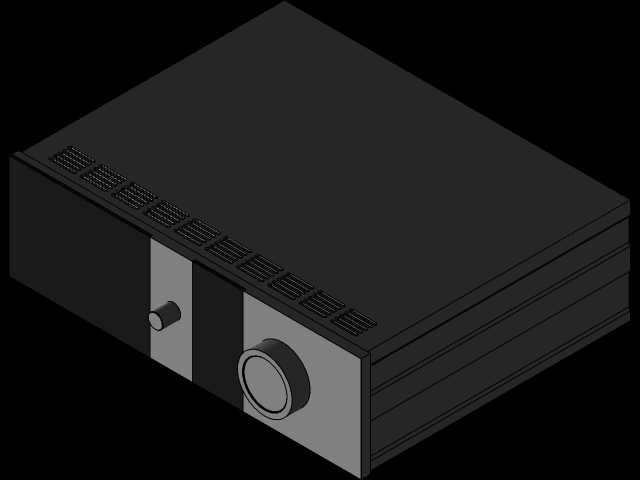

　　从功能特性对应的结构设计来看，这款设备的前面板布局完全是按照专业影音设备的操作逻辑排布的：左侧是大尺寸的主音量旋钮，做了下沉式的台阶设计，旋钮边缘和面板的间隙控制在0.3mm，既保证旋转时没有旷量，也不会因为间隙过大积灰；旁边的小旋钮是输入通道选择，做了阻尼差异化设计，旋转力矩比主音量旋钮大15%左右，避免操作时误触切换通道。前面板上方的通风格栅是斜向冲切的百叶窗结构，开孔角度向下倾斜15度，既保证进风效率，也能防止异物从上方直接掉入设备内部，格栅的开孔率控制在28%，刚好匹配设备内部12cm静音风扇的进风量需求，不会因为开孔过大导致电磁泄漏超标。

　　再说到设计思路，整个壳体采用的是1.2mm厚的SECC镀锌钢板折弯拼接结构，上下盖板和左右侧板的接缝处都做了折边咬合结构，拼接处预留了导电泡棉的安装槽，装配后整个壳体形成连续的法拉第笼，能有效隔绝外部的电源干扰、无线信号干扰，也能避免内部数字电路的高频信号串扰到模拟音频通路。后面板的接口区域做了独立的分隔腔，把HDMI接口、平衡音频输出接口、网络控制接口、电源输入接口分三个区域隔开，每个接口区域的固定钣金都和主壳体做了等电位连接，避免不同接口之间的地电位差引入噪声。

　　外形尺寸和安装边界是做机柜适配时最核心的参数，这款设备的标准宽度是430mm，刚好匹配19英寸标准机柜的安装立柱间距，不含机脚的高度是88mm，也就是2U的标准机柜高度，机身深度是350mm，安装时需要给后部的接线预留至少100mm的理线空间，所以机柜的内部深度至少要做到450mm才能顺利装下。机脚采用的是可拆卸式的橡胶减震脚，直接放在机柜层板上时可以装上机脚，起到隔振作用，避免机柜层板的谐振传递到设备内部影响音频解码精度；如果是用机柜螺丝固定安装，就可以拆掉机脚，直接通过前面板的安装耳固定在机柜立柱上，安装耳上的长圆孔预留了2mm的前后调节余量，方便对齐安装孔位。

　　做这类影音设备的三维建模时，最容易忽略的就是旋钮的突出量和接口的插拔空间，主音量旋钮突出前面板的高度是18mm，安装时机柜前门和设备前面板的间隙至少要留20mm，不然关门时会碰到旋钮导致音量被误碰改变；后面板的平衡音频接头插头长度是45mm，加上线缆弯曲半径，预留的100mm后部空间刚好能满足线缆自然弯曲，不会出现线缆硬折导致的接触不良问题。另外设备底部的散热进风孔和顶部的出风孔是对齐内部散热风道的，建模时我特意把内部的PCB板安装位、散热片位置都做了简化示意，方便后续做机柜热仿真时评估通风效率，毕竟多台设备叠装在机柜里时，上下设备的散热风道如果互相干扰，很容易导致夏季高温时设备触发过热保护，影响影院系统的正常使用。

　　之前做项目时遇到过不少同行建模只做个外观壳子，不考虑实际安装的边界尺寸，导致现场安装时装不进去，或者接线空间不够，最后只能现场切割机柜层板，既影响美观也耽误工期，所以这次建模时我把所有安装相关的尺寸都按照实机1:1还原，包括安装耳的孔位间距、接口的相对位置、旋钮的突出尺寸、机脚的安装位置，不管是做设备改造、机柜布局设计，还是做同类产品的结构参考，都能直接拿来用，不用再反复核对实机尺寸。
