迷你射频信号放大器结构三维建模

　　在射频测试、微波通信链路搭建以及实验室射频前端调试场景中，这类小体积低噪声放大器是链路中不可或缺的核心无源配套器件，很多刚接触射频系统搭建的结构工程师容易忽略这类器件的安装边界与接口尺寸，导致整机布局时出现接口干涉、安装孔位不匹配的问题，本次建模完全还原器件的实际装配尺寸与外形特征，可直接用于射频机箱、测试治具的布局干涉检查。从实际使用场景来看，这类放大器通常被安置在射频信号源输出端、天线接收端与频谱仪输入端之间，用来补偿链路中同轴电缆、射频开关带来的信号插损，保证信号强度满足测试或传输阈值，尤其是在0.1GHz到1GHz的常用测试频段内，该型号器件的增益平坦度表现稳定，不会出现频段边缘增益骤降的问题，

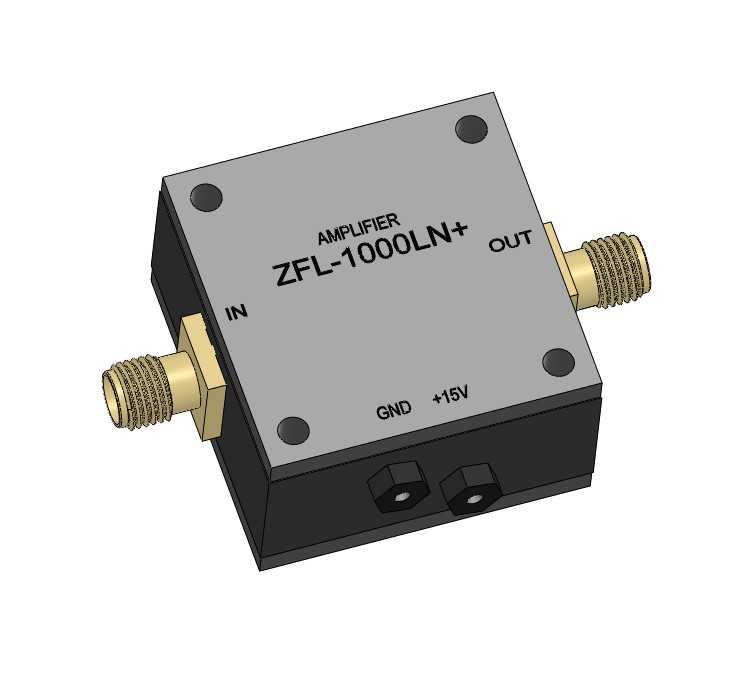

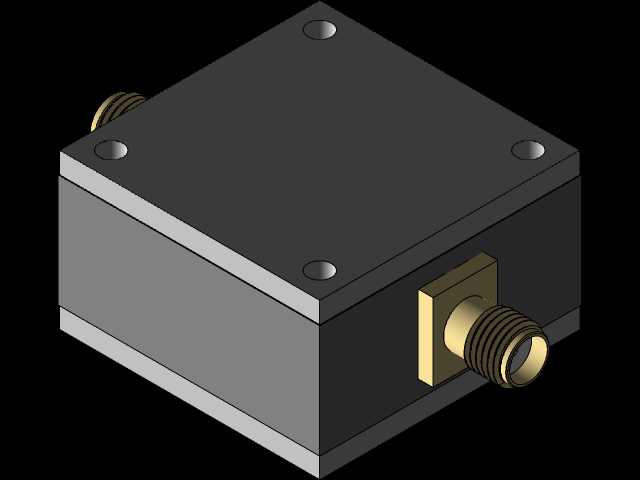

　　这也是很多实验室优先选用该类器件的核心原因。建模过程中首先还原了器件的分体式壳体结构，上下壳体采用硬铝材质铣削加工，表面做导电氧化处理，四个角的沉头安装孔既可以用来锁紧上下壳体保证屏蔽效能，也可以作为整机安装的固定孔位，建模时严格按照实物的孔位深度、沉头直径做了参数化建模，避免装配时出现螺丝顶到内部电路板的问题。接口部分还原了两端的SMA同轴接头，接头的外导体螺纹长度、内导体插针伸出长度完全匹配通用SMA-KFD接头的装配尺寸，在做整机布局时可以直接调用标准SMA线缆模型完成装配，不需要额外调整接口配合间隙。壳体侧面的两个接线端子分别对应接地端与+15V供电端，建模时还原了端子的绝缘基座高度与焊片内孔尺寸，

　　方便结构设计时预留供电线缆的走线空间，避免线缆弯折后与周边器件产生干涉。从安装边界来看，器件整体为方正的块式结构，没有外凸的异形结构，除两端SMA接头伸出壳体的部分外，主体部分的长宽高尺寸完全符合迷你射频器件的通用安装间距，在密集排布的射频链路机箱中，相邻器件之间只需要预留2mm的装配间隙即可完成安装，不需要额外预留操作空间，因为这类器件一旦安装完成后不需要频繁调整，所有调试工作都是通过外部链路完成。壳体表面的丝印标识也在建模中做了还原，包括输入输出端口标识、接地与供电标识、型号标识，这些细节在做整机装配演示、生产作业指导书配图时可以直接使用，不需要后期额外添加标注。很多工程师在做射频类设备结构设计时，往往只关注电路板的布局，

　　忽略了外接射频器件的实际外形尺寸，导致加工完成后的机箱出现接口错位、器件装不进去的问题，这个模型完全按照实物1:1比例建模，所有圆角、倒角、壳体接缝的细节都做了还原，甚至壳体上固定螺丝的沉头深度、SMA接头的滚花细节都没有省略，在做结构干涉检查时可以完全模拟实物的装配状态，不会出现模型与实物尺寸偏差导致的装配问题。从设计思路上来说，这类射频放大器的壳体设计核心是保证屏蔽效能，所以上下壳体的结合面做了搭接止口，建模时也还原了止口的配合尺寸，在做整机电磁兼容仿真时，可以直接调用这个模型的壳体结构设置屏蔽参数，不需要重新简化模型。供电端的端子采用侧出设计，相比端出设计可以节省整机的长度方向空间，更适合在紧凑的测试治具中使用，接地端子紧邻供电端子，方便现场接线时就近接壳体地，减少供电回路的干扰。在实际选型搭配时，这个模型可以直接搭配标准SMA半刚电缆、低噪声电源模块、射频衰减器等器件完成链路装配仿真，提前验证整个射频前端的布局合理性，避免后期打样后出现结构返工。
