贝尔UH-1H休伊军用多用途直升机结构模型

　　在低空低速作业时的视野优势十分突出。从功能特性层面拆解，该机型采用单旋翼带尾桨的常规布局，主旋翼为两片全金属铰接式桨叶，尾桨为两片刚性桨叶，搭配涡轴发动机输出的充沛动力，可在高温高海拔环境下保持稳定的悬停与飞行性能，滑橇式起落架无需复杂的液压缓冲结构，可在松软草地、泥泞滩涂、碎石地面等无铺装场地直接起降，降低了前线作业对起降场地的要求；机身采用半硬壳式铝合金铆接结构，在控制整机重量的同时保证了结构抗冲击能力，驾驶舱采用并列双座布局，正副驾驶员都有完整的飞行操纵权限，风挡为多块曲面有机玻璃拼接，保证前向与侧向的观察视野，舱内地板预留了物资系留接口、担架固定点位，可根据不同任务场景快速调整舱内布局，尾梁为细长铝合金薄壁结构，该模型还原的贝尔UH-1H休伊直升机，作为经典涡轴动力军用旋翼装备，其应用场景覆盖前线兵力投送、战场伤员转运、低空战术支援、物资吊挂运输等多个军用航空作业领域，在丛林、山地、野外临时起降点等复杂地形环境下都有极强的适配性，是早期涡轴直升机大规模列装的代表性型号。从实际用途来看，该机型最初定位为通用战术运输平台，可搭载11-14名全副武装士兵完成战区快速机动，拆除舱内座椅后可容纳6副担架执行医疗后送任务，机身两侧加装武器挂架后可挂载机枪吊舱、火箭发射巢执行对地火力压制任务，部分改装型号还承担战场侦察、指挥通信、搜救落水人员等专项任务，其宽大的侧舱门设计让人员登机、物资装卸的效率远高于同级别带小侧窗的直升机，

　　末端布置尾桨与水平安定面，平衡主旋翼旋转产生的反扭矩，保证航向操纵的稳定性。从设计思路来看，该机型的研发核心是在保证结构可靠性的前提下最大化舱内可用空间，因此将发动机、主减速器、燃油箱等核心动力部件全部布置在机身顶部的整流罩内，不占用机身主舱空间，传动系统采用最短路径设计，主减速器直接连接发动机输出轴与主旋翼轴，减少传动环节的功率损耗，同时降低传动系统的故障概率；滑橇式起落架的横向跨距经过反复优化，既保证地面停放与滑跑起降时的侧向稳定性，又避免跨距过大导致机身离地高度过高，增加人员登机率的难度，机身侧面的大尺寸滑动舱门在全开状态下不会遮挡旋翼下洗气流的通道，方便人员快速离机开展索降作业，同时舱门开口位置刚好对应机身重心区间，

　　人员在舱门位置操作武器、吊运物资时不会引起整机重心的大幅偏移，降低飞行操纵的难度。从外形尺寸与安装边界来看，该机型整机长度含旋翼约17.4米，机身长度不含尾桨约12.9米，主旋翼直径约14.6米，尾桨直径约2.6米，整机高度至主旋翼桨毂顶端约4.4米，机身最大宽度约2.8米，在开展地面维护、机库停放时，需要预留主旋翼旋转的安全边界，即机身周边至少预留8米以上的无遮挡空间，避免桨叶旋转时触碰周边障碍物；滑橇式起落架的横向安装间距约2.2米，两个滑橇的纵向长度约3.8米，在设置临时起降点时，需要保证起降面的承载能力不低于3吨每平方米，避免松软地面导致起落架下陷；机身两侧的武器挂架安装点距离机身中心线约1.8米，挂载副油箱或武器时，

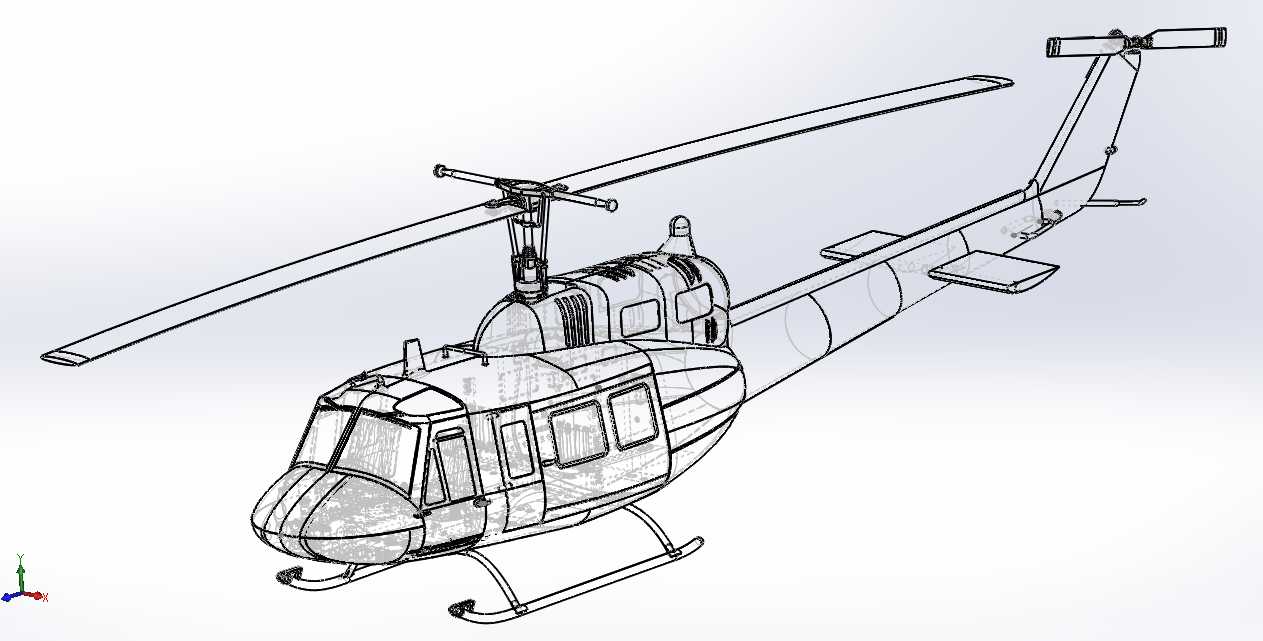

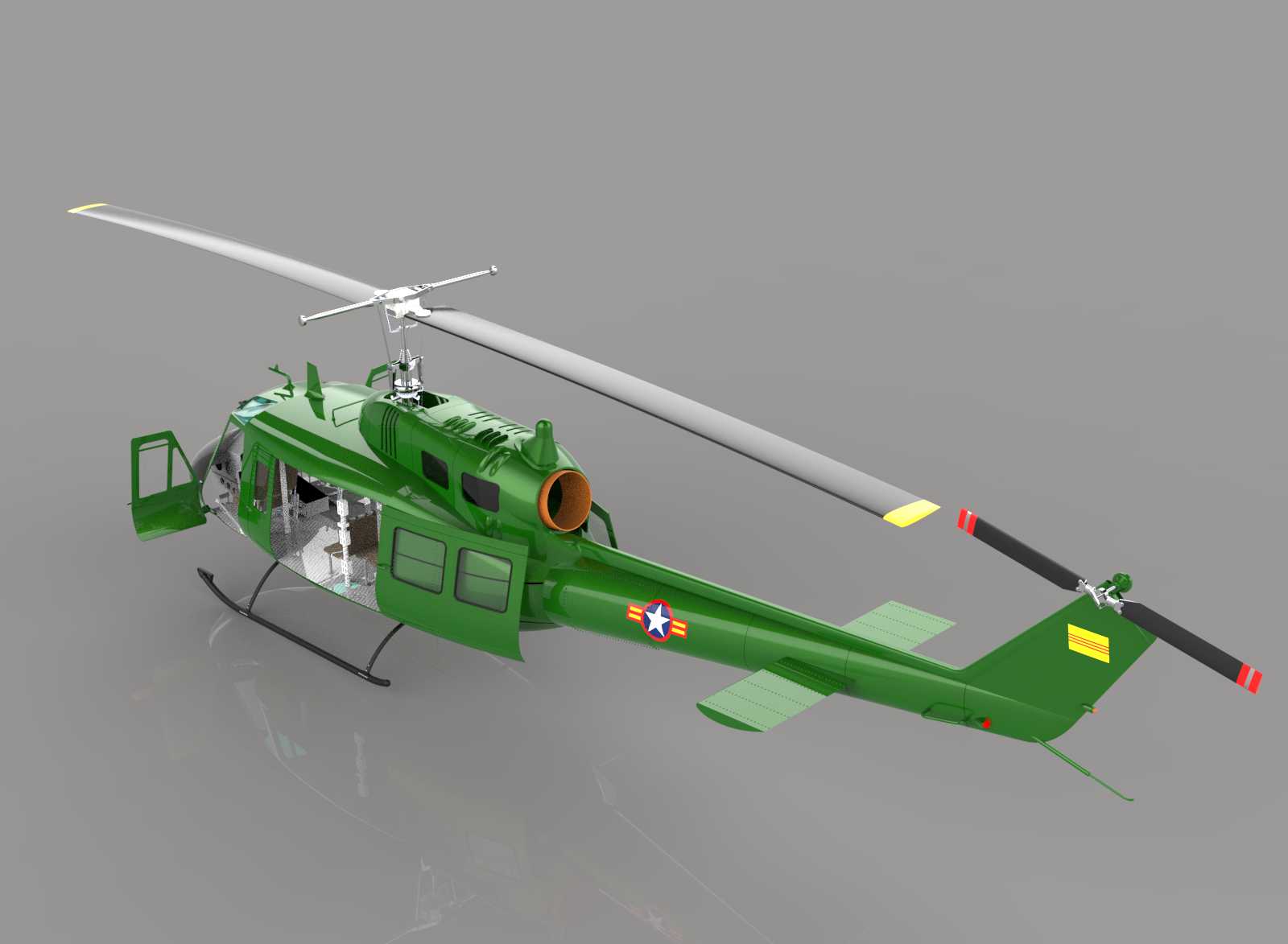

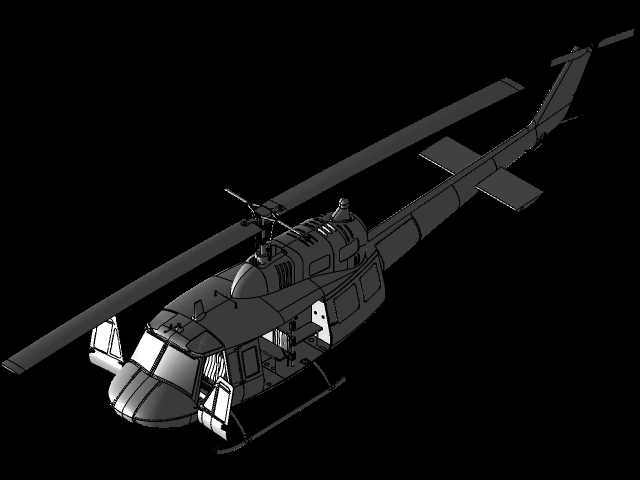

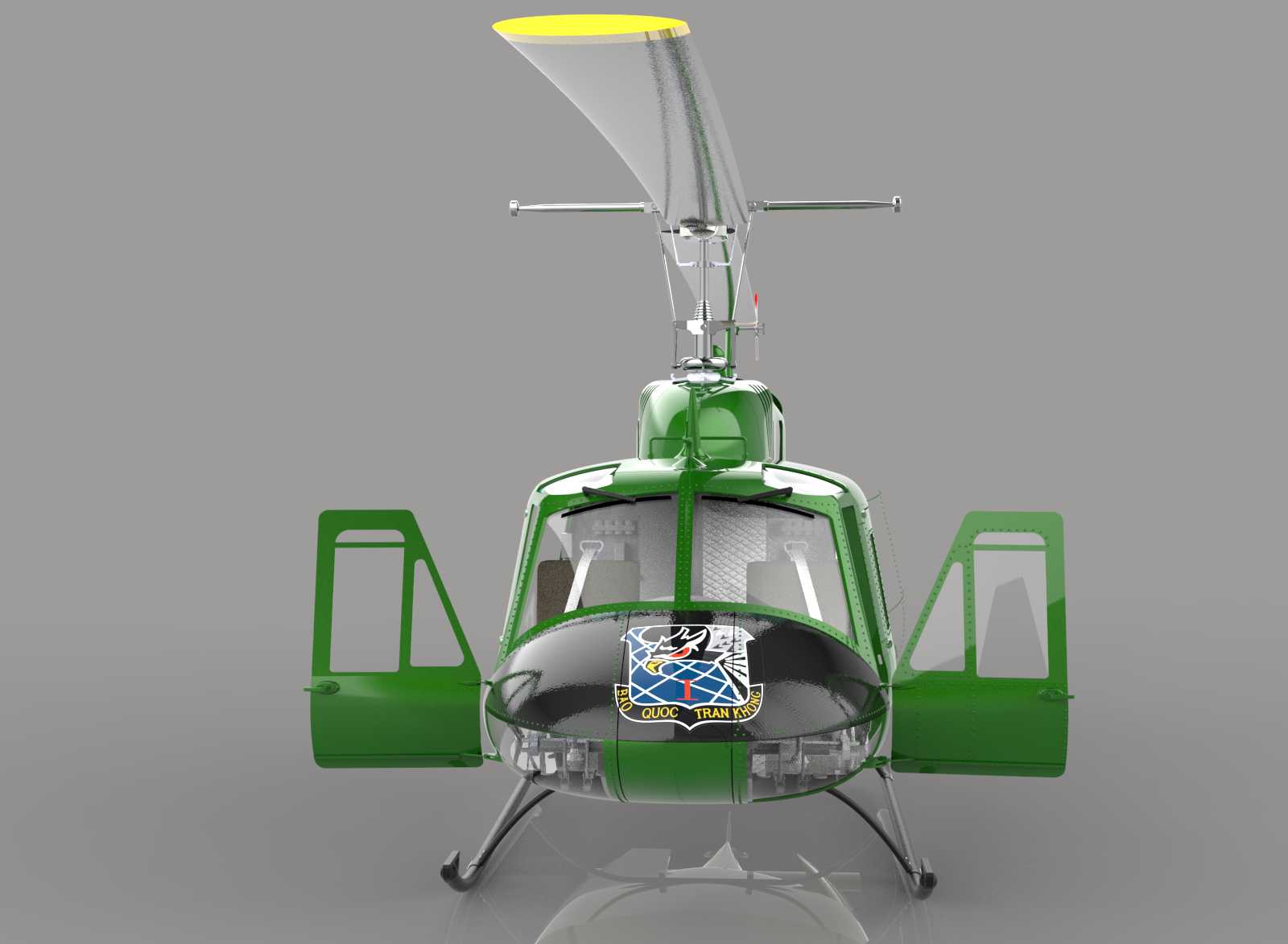

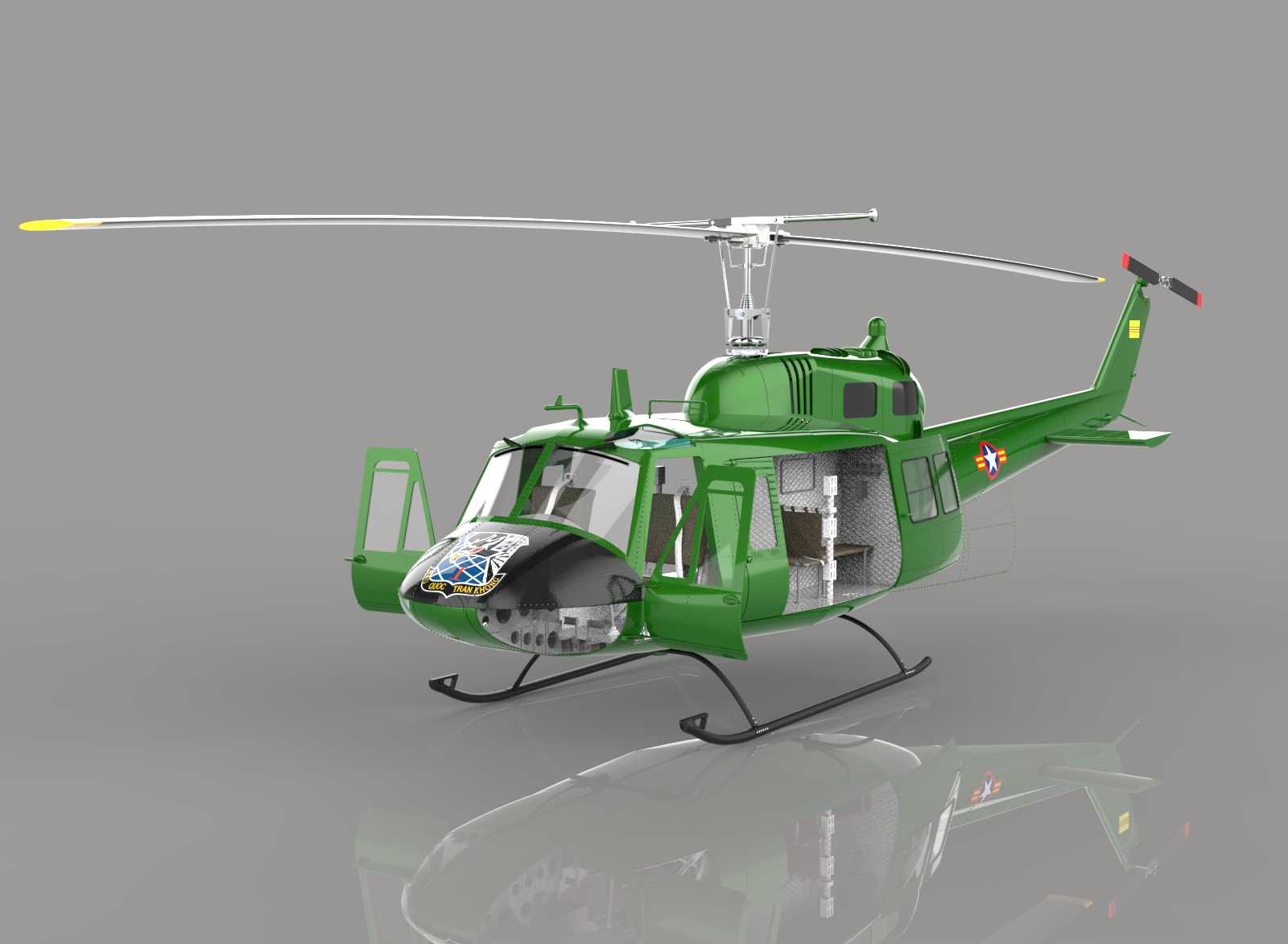

　　单侧外挂物的最大重量不超过300公斤，避免超出结构承载极限与重心偏移允许范围；主旋翼桨叶的最低旋转轨迹距离地面高度约2.4米，地面作业人员在旋翼转动状态下接近机身时，需要弯腰降低身高，避免被高速旋转的桨叶击中，尾桨的旋转轨迹距离尾梁末端约0.8米，地面作业时严禁人员从尾梁后方接近机身，防止被无防护的尾桨打伤。该模型完整还原了机身蒙皮的铆接细节、驾驶舱的操纵界面、舱内的座椅布局、旋翼的铰接结构、尾梁上的标识涂装，可用于航空装备结构教学、旋翼机原理演示、军用航空场景搭建等用途，建模过程中严格对照实机的结构比例，对机身曲面、整流罩外形、起落架弧度都做了精准还原，没有出现结构比例失真、部件错位的问题，能够直观展现该经典直升机的整体结构与布局特点。
