涵道尾桨式轻型民用直升机外观结构设计

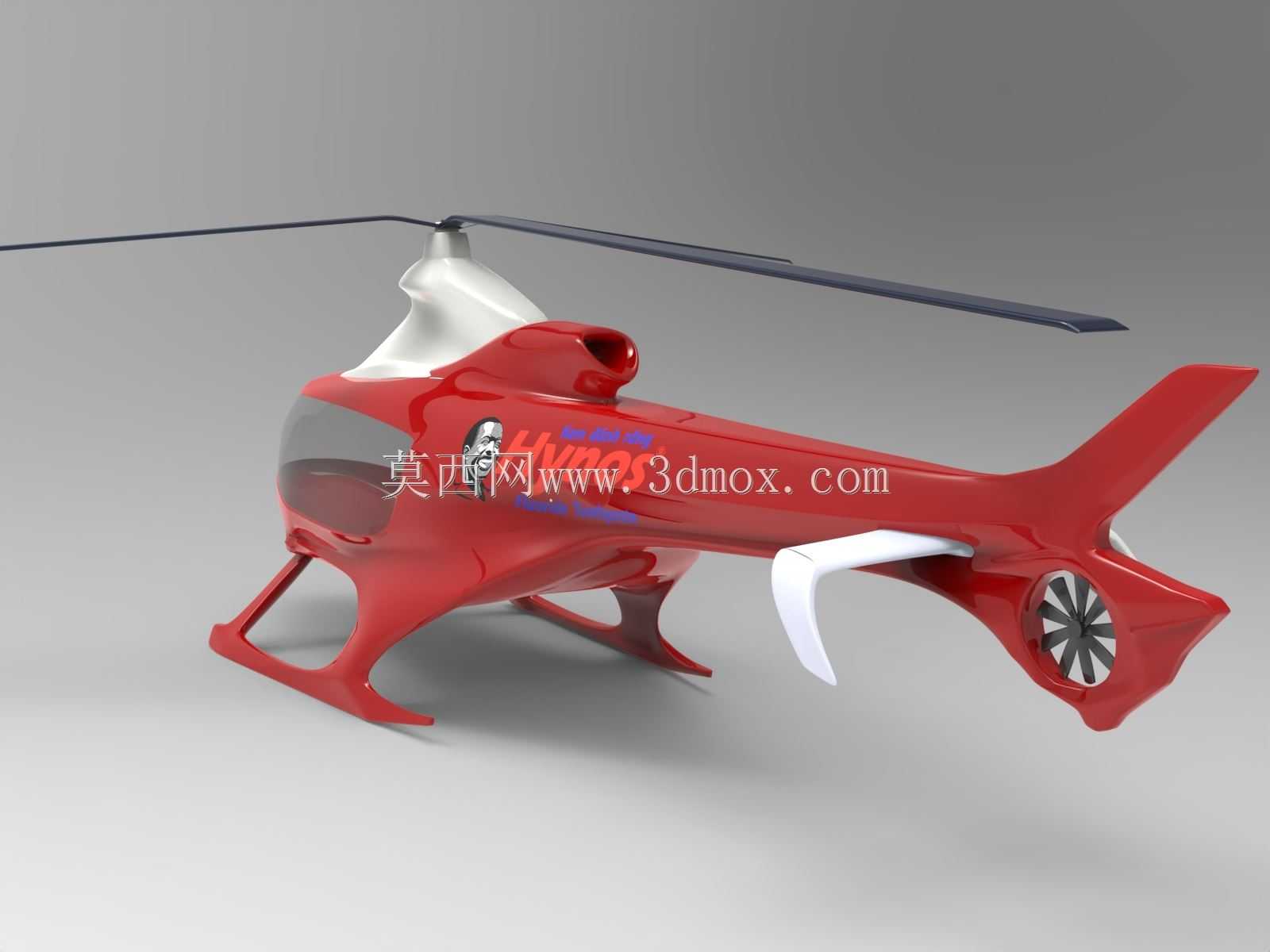

　　该直升机采用涵道式尾桨布局设计，区别于传统开放式尾桨结构，将尾桨完全收纳于尾梁末端的环形涵道结构内，在低空复杂环境作业时，可大幅降低尾桨与地面障碍物、线缆剐蹭的风险，适配城市低空巡检、短途通勤、航空科普教具展示等多类应用场景。整机采用流线型曲面机身设计，机头段设置大弧度一体式透明座舱罩，可保证正副驾驶位的前向与侧向视野覆盖，满足目视飞行的观察需求，机身主体曲面沿纵向平滑过渡，可有效降低前飞过程中的气动阻力，提升巡航阶段的飞行效率。起落架采用滑橇式结构设计，无复杂收放机构与液压作动部件，整体结构重量更低，同时可在草地、简易铺装场地、临时起降点完成着陆，对起降场地的平整度与配套设施要求远低于轮式起落架机型，适配野外作业、

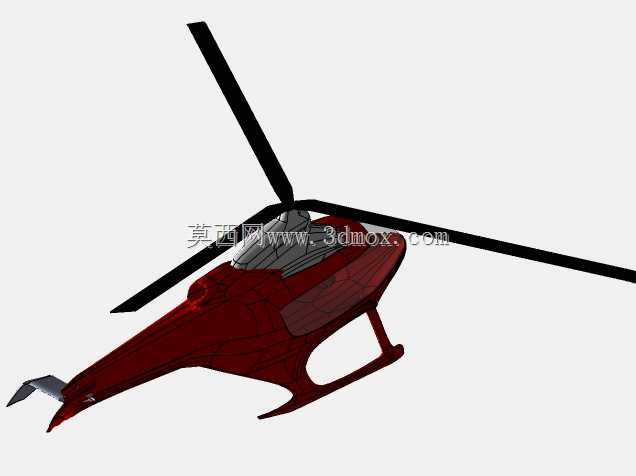

　　应急救援等场景的快速起降需求。主旋翼采用单旋翼带挥舞铰的常规布局，旋翼桨叶翼型经过低速气动优化，在低转速下即可提供足够升力，降低旋翼运转产生的气动噪音，适配城市上空作业的噪音管控要求。尾段涵道内的尾桨采用多叶小直径设计，通过涵道唇口的气流导流作用，可提升尾桨的抗侧风能力，在侧风条件下悬停时，航向操控精度更优，同时涵道结构可对尾桨形成物理防护，避免地面人员意外触碰转动部件，提升地面运转阶段的安全性。机身侧面预留了设备安装接口位置，可根据实际作业需求加装光电吊舱、应急物资挂载架、航拍设备等拓展载荷，接口位置的结构件做了局部加强处理，可承受拓展载荷带来的附加弯矩与振动载荷。整机外形尺寸经过紧凑化设计，

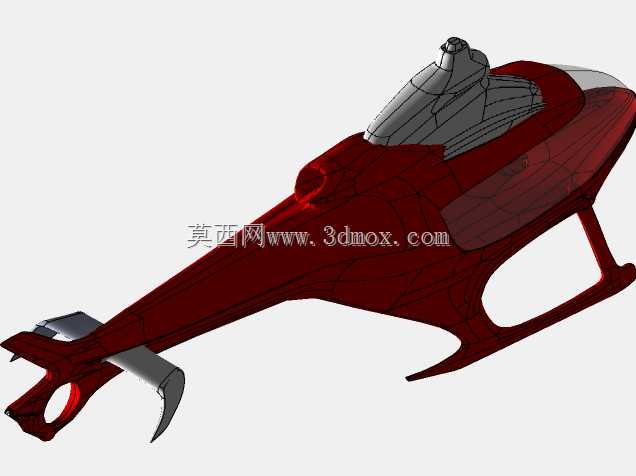

　　机身长度控制在轻型直升机的常规起降尺寸边界内，可适配通用小型直升机起降坪的尺寸要求，不需要对现有起降设施做额外改造，尾梁长度经过重心配平优化，在满油、搭载不同载荷的状态下，整机重心始终处于旋翼轴的合理范围内，不需要额外增加配重块即可保证飞行姿态稳定。机身曲面建模过程中严格遵循曲面G2连续要求，各曲面拼接位置无明显折角，既可以保证气动外形的流畅性，也可为后续的外壳模具加工、复合材料铺层设计提供精准的数模基础，滑橇起落架与机身的连接位置设置了缓冲结构安装位，可在着陆时吸收冲击载荷，降低硬着陆过程中传递到机身主体结构的冲击力，提升结构疲劳寿命。
