30mA量程模拟指针电流表结构设计

　　这款30mA量程的模拟指针电流表，核心适配场景是中小功率CO2激光加工设备的回路电流监测，在K40这类桌面级激光雕刻、切割机的高压供电回路里，激光管的工作电流直接决定输出功率大小与加工稳定性，电流偏移额定范围不仅会造成雕刻深度不均、切边碳化严重，长时间超流还会大幅缩短激光管的使用寿命，因此需要一款响应直观、抗干扰能力强的电流检测元件做实时状态反馈。不同于数字显示电流表需要额外供电、存在采样延迟的问题，这种磁电系模拟表头直接串接在采样回路中，依靠电流流过表头内部动圈产生的磁场与永久磁钢相互作用带动指针偏转，不需要额外辅助供电，只要回路有电流通过就能即时给出偏转反馈，现场操作人员低头扫一眼就能判断当前电流是否处于工艺要求区间，

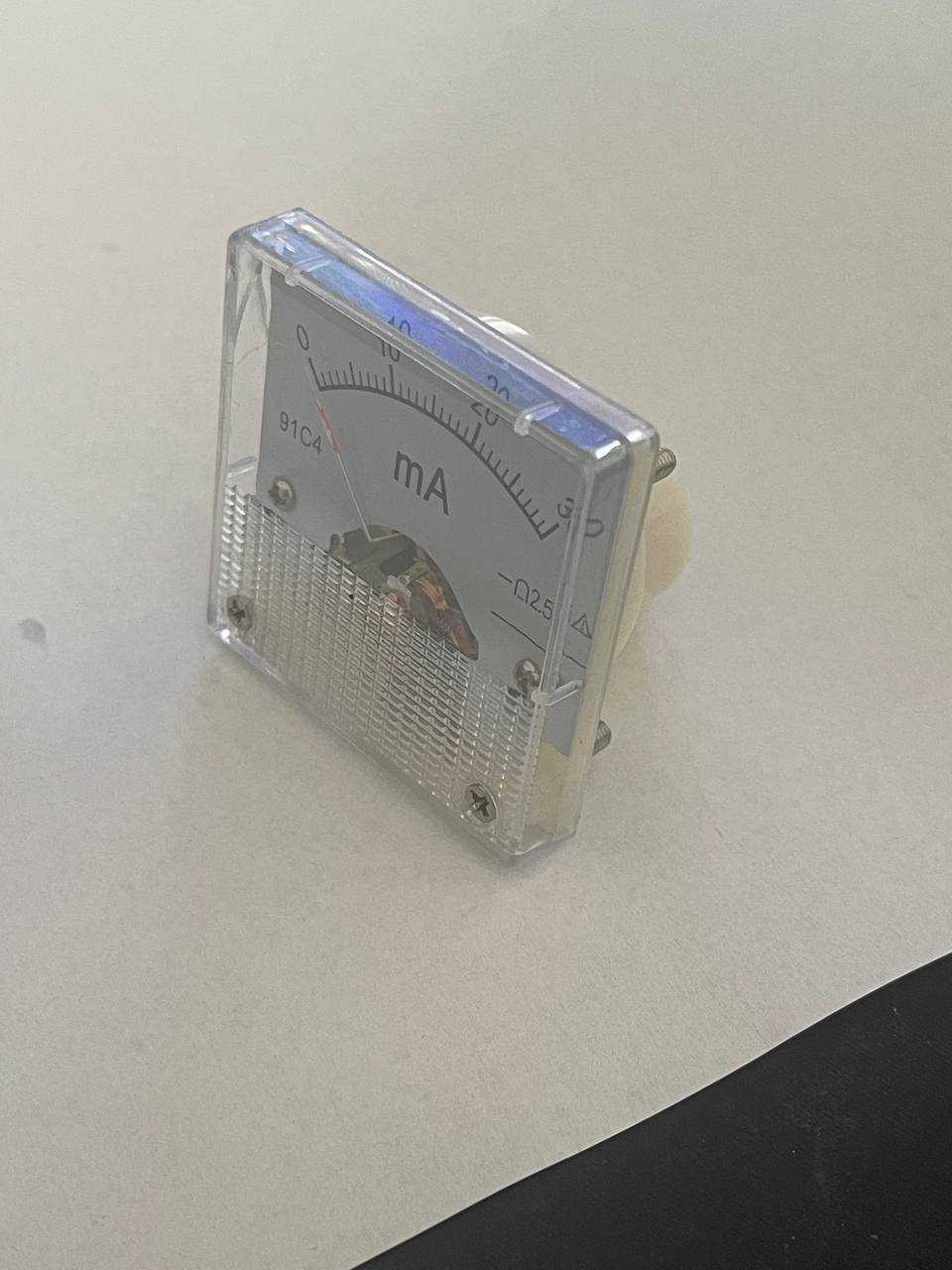

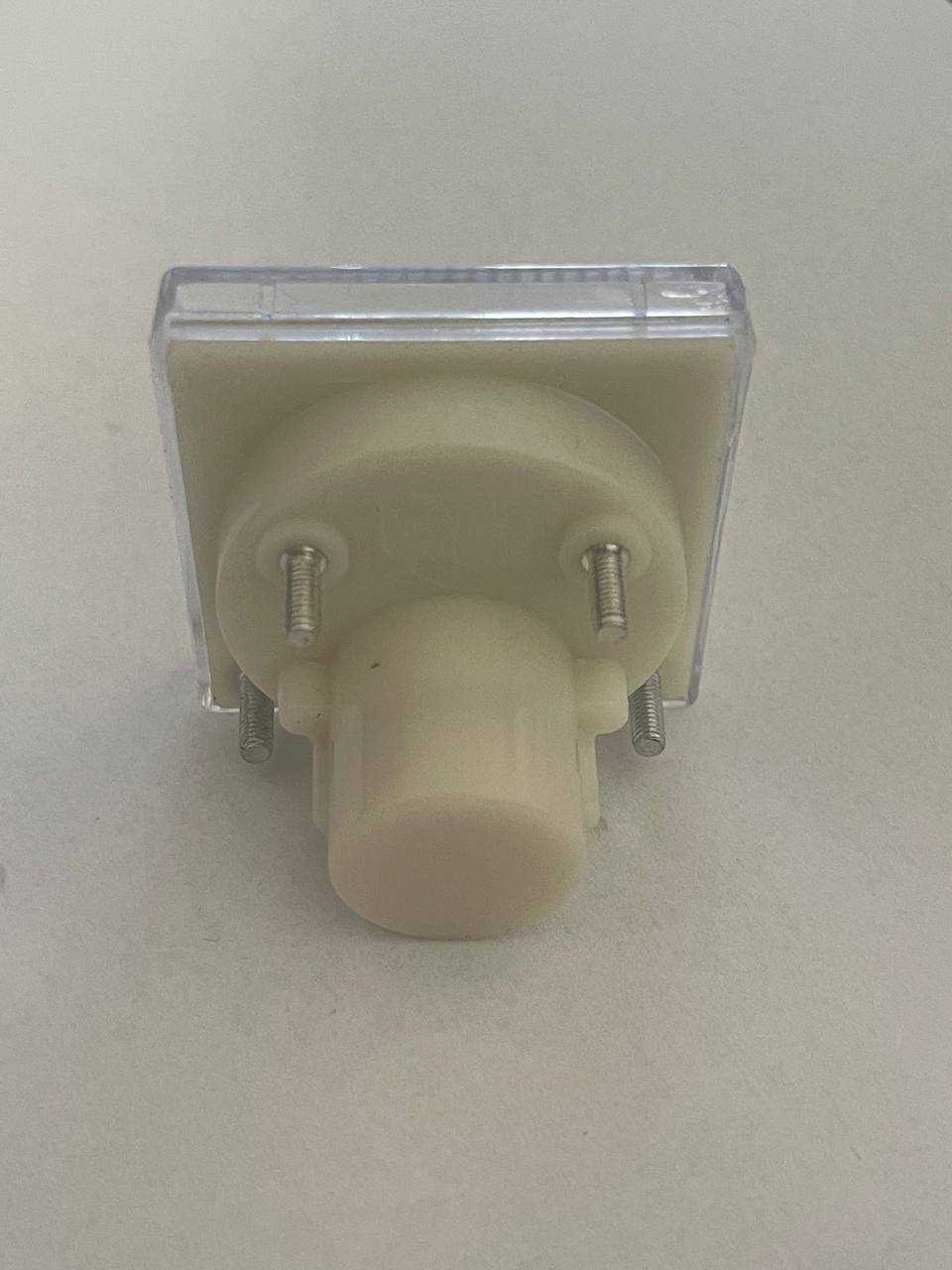

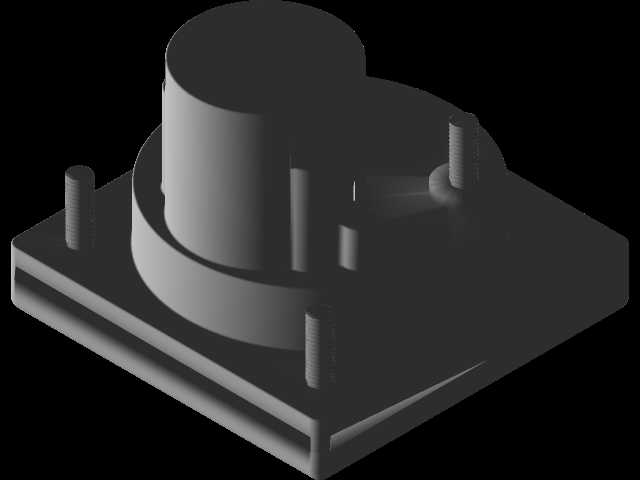

　　在车间存在一定电磁干扰的加工场景下，不会出现数字表跳数、卡顿的问题，可靠性更适配工业现场的粗放使用环境。从结构设计层面来看，这款表头采用透明PC材质的一体式外壳，正面做了微凸的弧形视窗，既可以扩大观察视角，也能避免车间内的粉尘、切削液飞溅直接接触内部表盘与动圈结构，外壳边缘做了细密的防滑齿纹，方便在面板安装时徒手拧紧固定螺母，不需要额外借助卡簧钳这类工具。表头背部伸出两个带螺纹的接线柱，采用M3标准螺纹规格，适配市面上通用的冷压接线端子，接线时只需要将导线压接端子后套在接线柱上拧紧螺母即可，不需要焊接，现场维护更换的效率更高。安装边界上，这款表头采用面板嵌入式安装结构，正面视窗的外轮廓尺寸适配常见的45mm×45mm方形面板开孔，

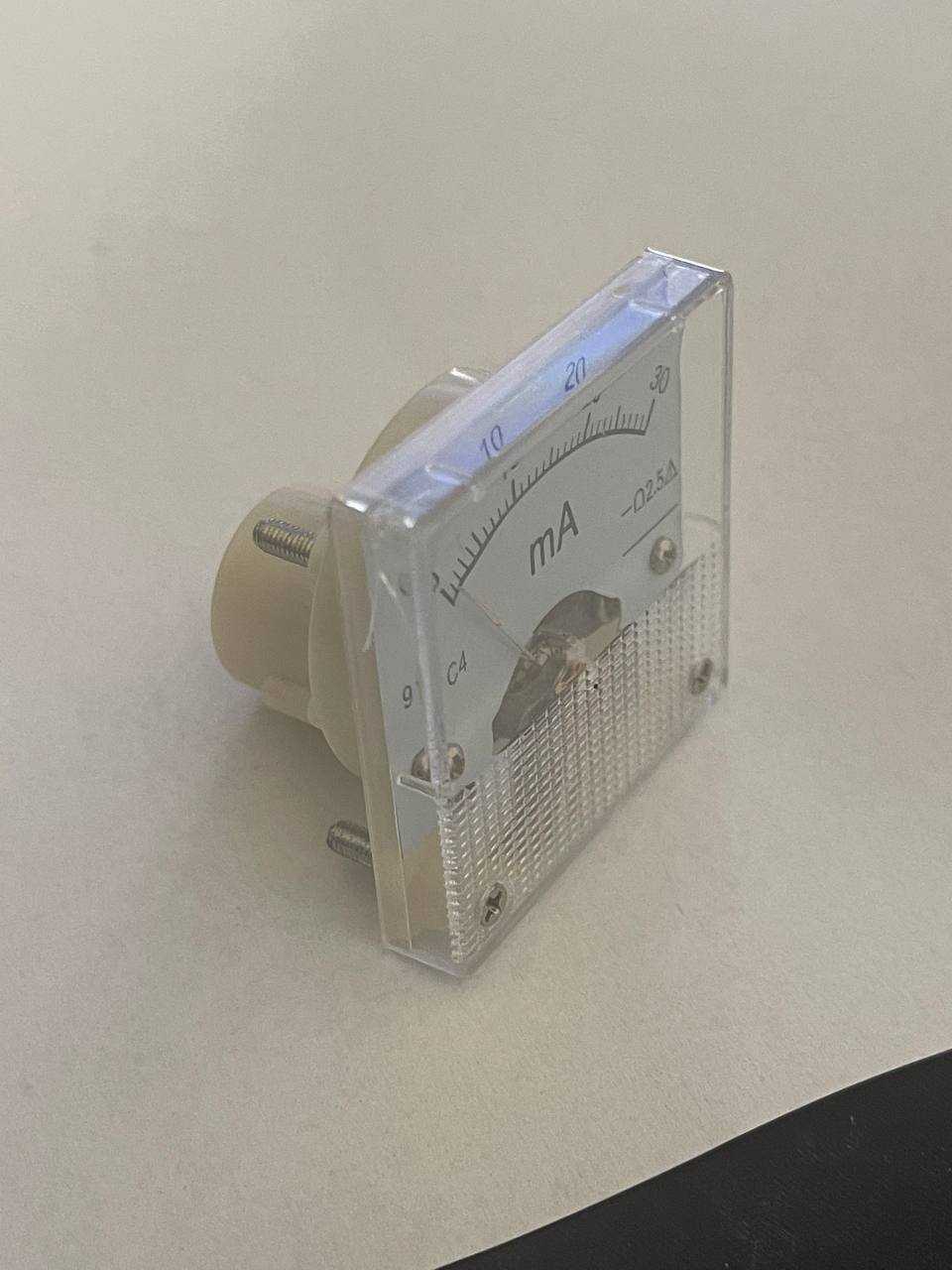

　　安装时只需要在设备操作面板上开出对应尺寸的方孔，将表头从正面推入，再在背部套上配套的金属固定卡箍拧紧螺丝即可完成固定，安装后正面与面板的贴合间隙控制在0.5mm以内，不会出现积灰藏污的缝隙。表盘刻度采用线性标定，0-30mA的量程范围内均匀划分刻度，每10mA标注一个大刻度，每2mA划分一个小刻度，配合指针末端的尖型设计，操作人员可以轻松分辨1mA以内的电流变化，刚好匹配K40激光机在不同加工材质下的电流调节精度要求，比如雕刻纸质、木质材料时通常将电流控制在10-15mA区间，切割薄亚克力时则需要提升到20-25mA区间，指针的位置可以直接对应加工参数，不需要额外换算。内部结构上，动圈部分采用高强度漆包线绕制在铝制框架上，

　　既保证了足够的匝数来产生足够的偏转力矩，铝框架在磁场中运动时产生的阻尼作用可以让指针在电流变化时快速稳定，不会出现长时间来回摆动的问题，方便操作人员快速读取数值。表头的调零机构设置在表盘正面下方，采用一字槽的调零螺丝，在设备断电、回路无电流的状态下，可以用一字螺丝刀微调螺丝将指针精准对准零位，抵消运输、长期使用后产生的机械偏移，保证测量精度。考虑到激光设备的工作环境可能存在一定的振动，表头内部的轴承采用耐磨的玛瑙轴承，相比普通铜轴承的摩擦阻力更小，抗振动性能更强，长期使用不会因为轴尖磨损出现指针卡滞、回零不准的问题。接线柱与外壳之间做了绝缘密封处理，采用环氧树脂灌封，既可以防止车间内的潮气、粉尘进入表头内部造成线圈短路，也能提升接线部位的绝缘强度，避免高压回路出现漏电风险。在实际选型适配时，这款表头的内阻控制在合理区间，串接在激光管的电流采样回路中不会产生过大的压降，不会影响激光管的正常供电电压，不需要额外调整电源的输出参数，直接替换同尺寸、同量程的旧表头即可正常工作，降低了设备维护的配件适配成本。
