金属板材弯曲成型用滚筒弯曲设备结构

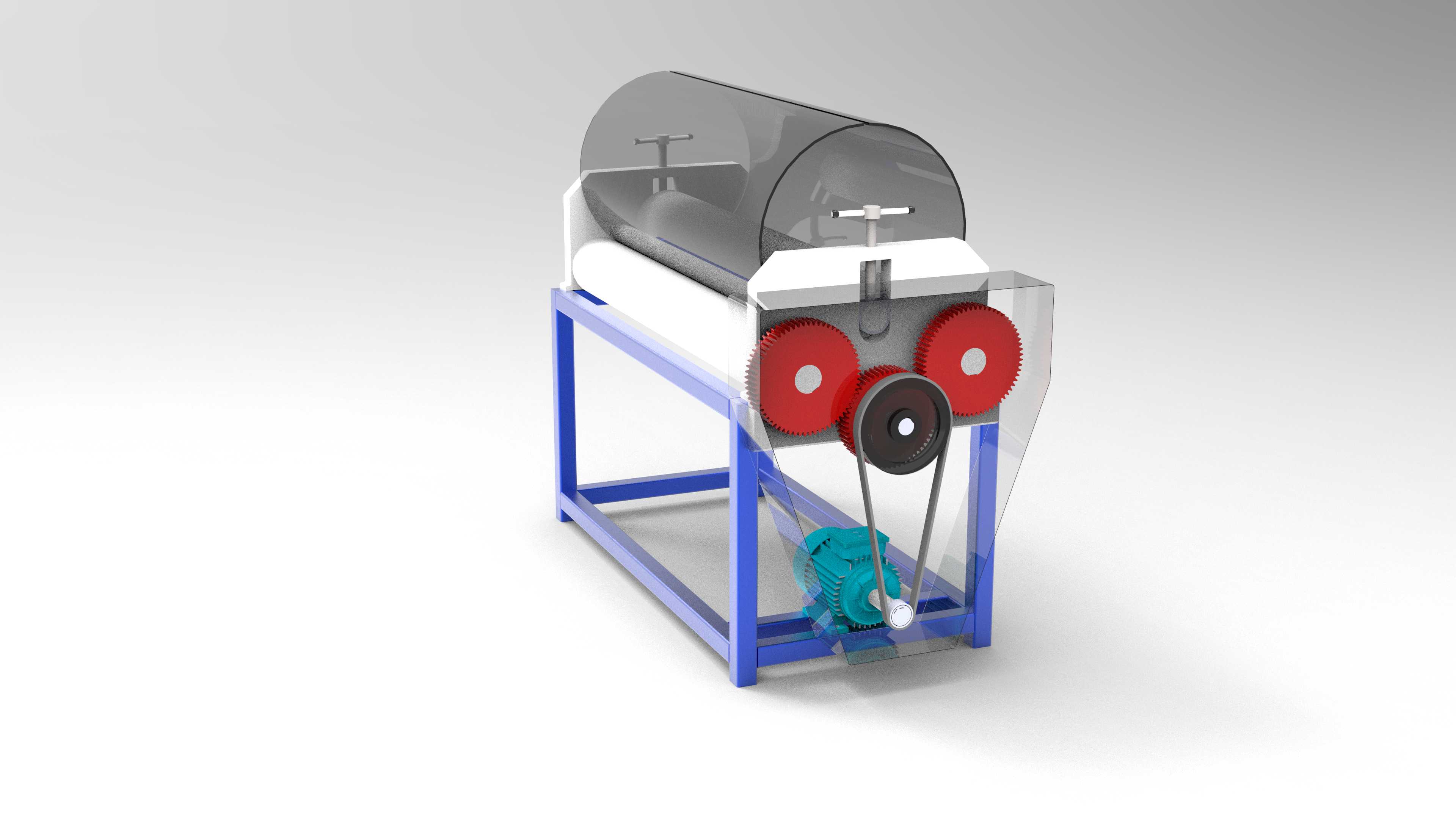

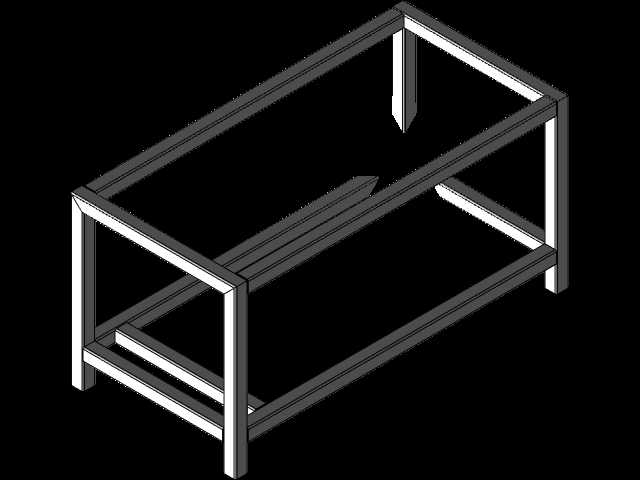

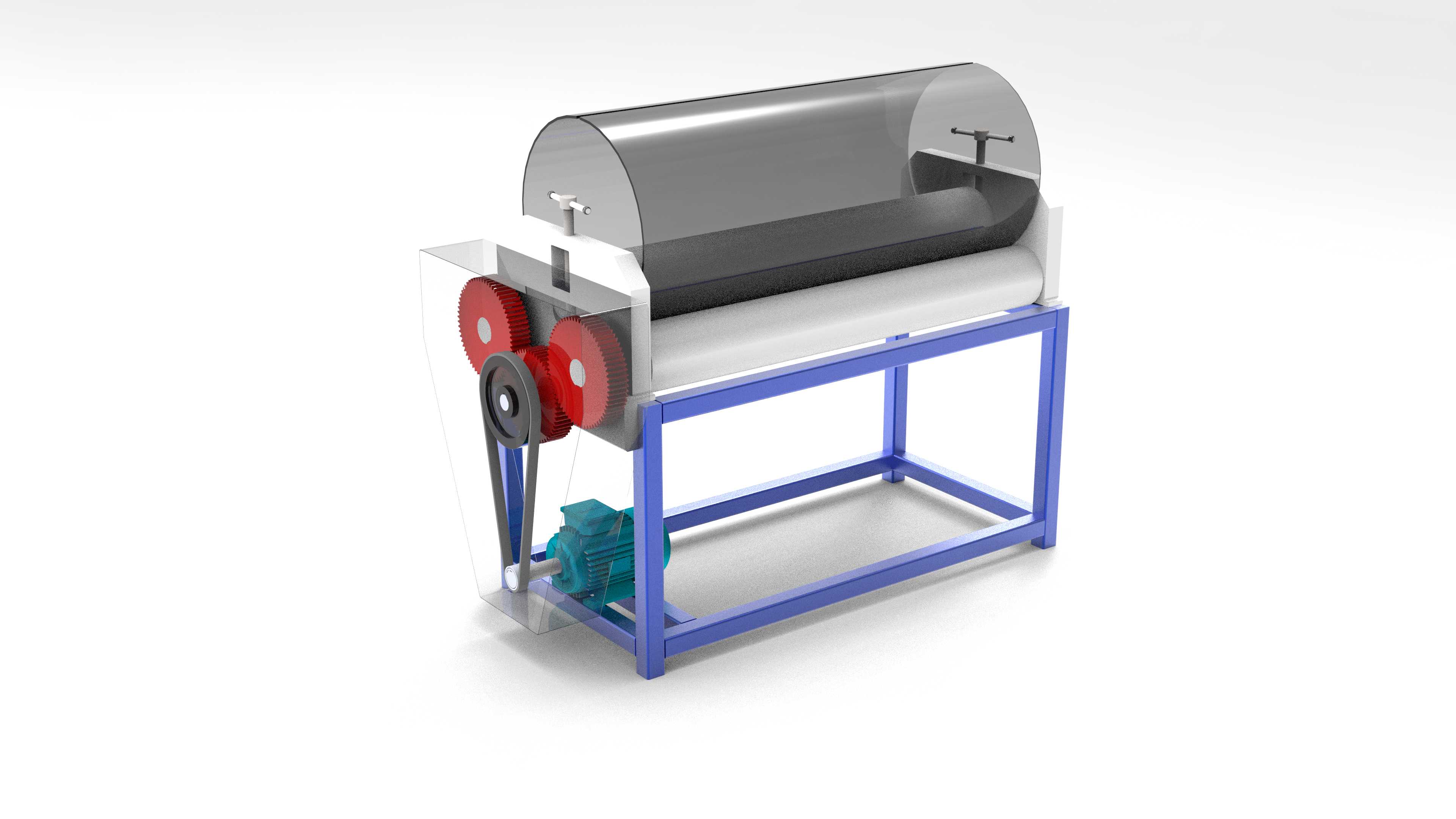

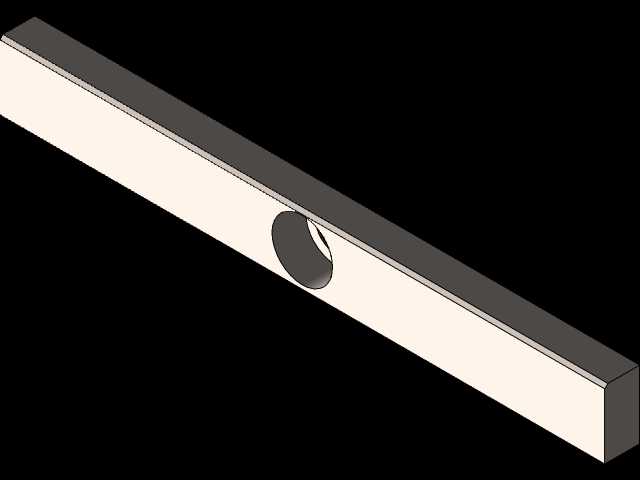

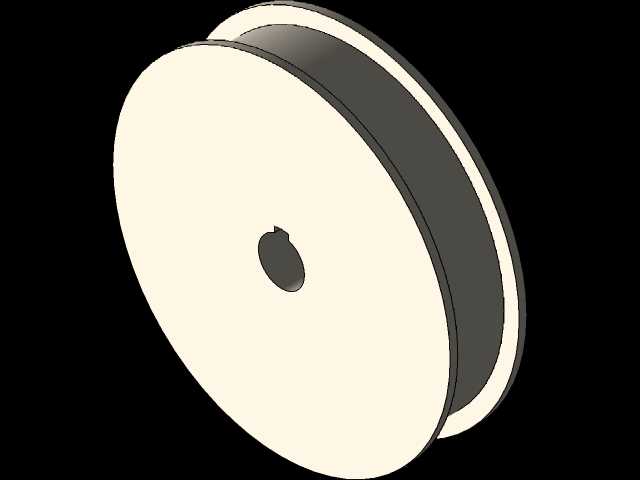

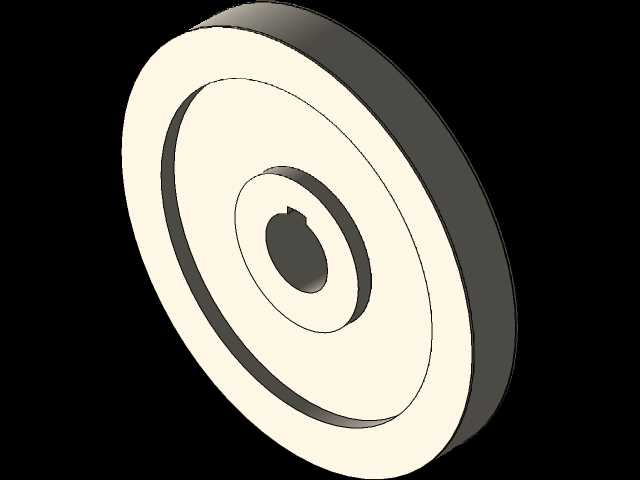

　　在金属型材加工车间的备料工段，这类滚筒弯曲设备是小批量薄板圆弧成型工序的核心作业单元，不同于大型卷板机的重载配置，该设备更适配厚度6mm以下普通碳钢板、薄铝板的小曲率弯卷作业，常见于五金制品厂的筒形工件预制、通风管道加工段的直管卷圆、小型压力容器配件的预弯工序，能替代传统手工敲制的低效作业模式，成型后工件的圆弧一致性远高于人工操作，可减少后续校形的打磨工时。从结构布局来看，设备采用方管焊接的一体式框架作为承载基体，底部框架的横向跨距预留了电机安装位，传动系统采用皮带减速搭配齿轮啮合的二级传动结构，下部的驱动电机通过三角带将动力传递至中间传动轴，再通过两个同模数的红色传动齿轮将动力同步分配给两根下工作辊，

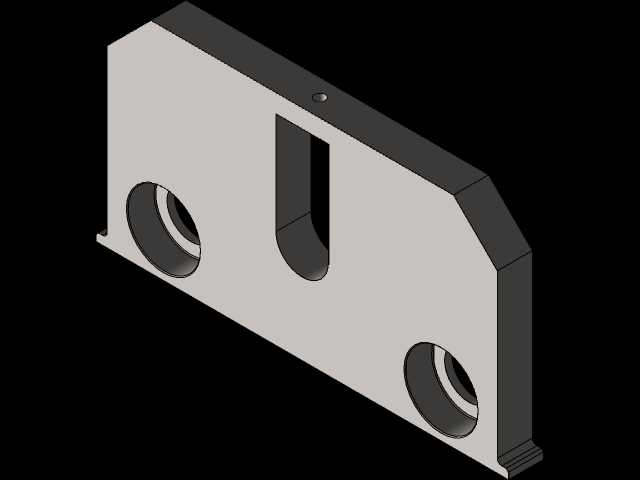

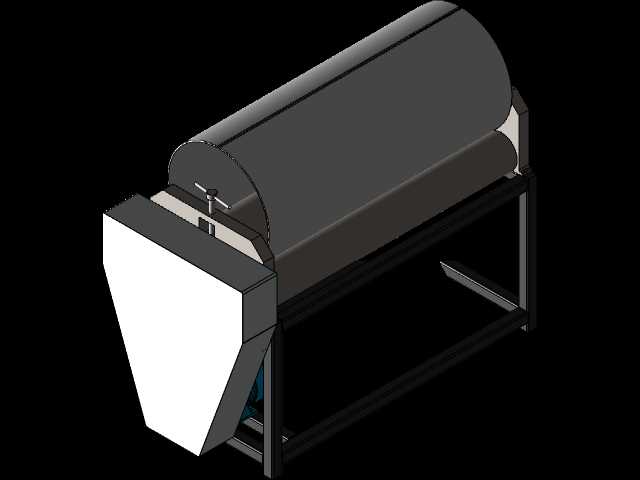

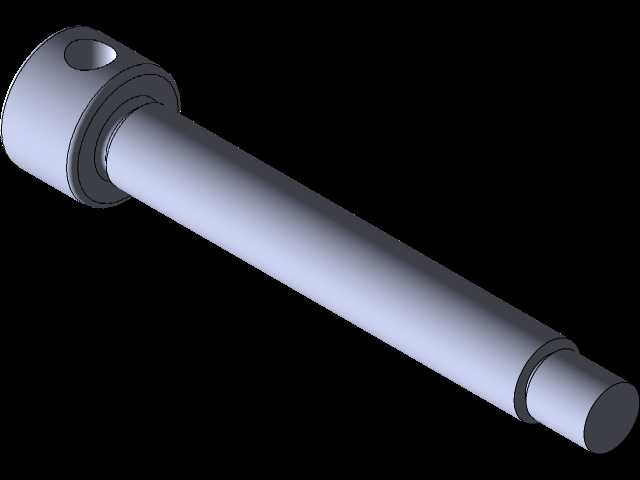

　　上辊的压紧调节采用顶部手轮丝杠结构，操作人员转动手轮即可带动上辊垂直升降，以此适配不同厚度板材的压紧力需求，上辊外部设置的半圆弧透明防护罩，既可以观察辊间的板材进给状态，也能避免作业过程中铁屑飞溅、衣物卷入的安全隐患，防护罩通过侧边的快拆卡扣固定，日常维护时无需工具即可快速掀开，清理辊面附着的氧化皮与杂物。设计阶段优先考虑了车间的安装边界条件，设备整体的占地面积控制在1.2米长、0.8米宽的范围内，整机高度不超过1.1米，无需做专门的设备基础，直接放置在硬化的车间地面上，通过底部四个可调脚杯调平即可投入使用，进料侧预留了0.5米的操作空间，出料侧无需额外预留过长的输送位，适配小型加工车间局促的设备排布需求。辊系的设计上，

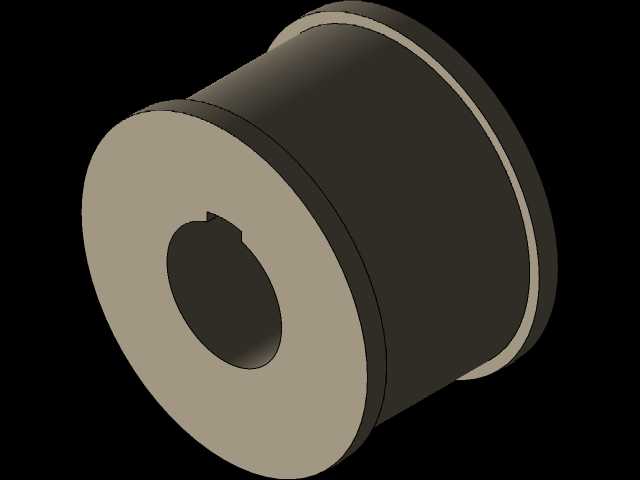

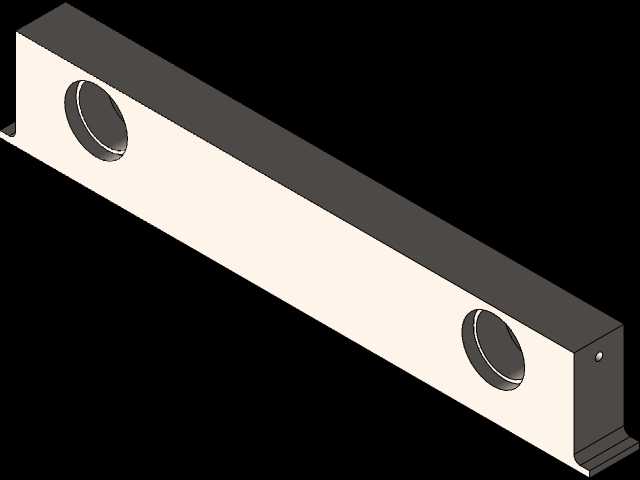

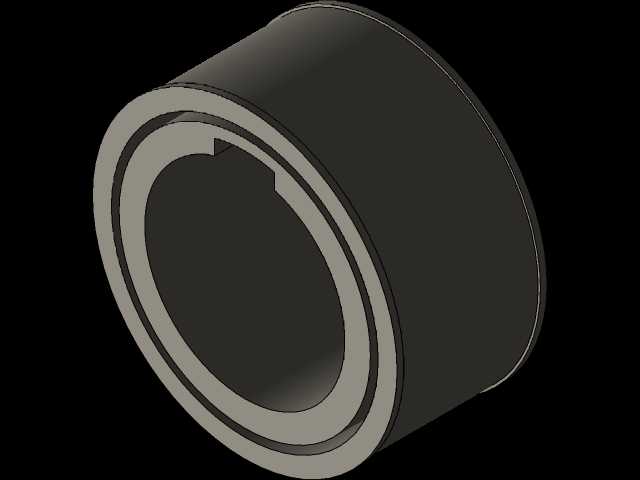

　　两根下工作辊采用表面淬火处理的45号钢材质，辊面硬度达到HRC45-50，长期与板材摩擦不易出现拉毛、凹陷问题，上辊的辊径略小于下辊，在弯卷小直径筒件时能获得更小的成型曲率，辊轴两端采用带座外球面轴承支撑，轴承座直接固定在框架的竖向安装板上，传动侧的轴承座预留了齿轮安装的定位轴肩，保证齿轮啮合的侧隙处于合理范围，避免传动过程中出现冲击异响。设备的传动端设置了透明的侧防护板，将皮带轮、传动齿轮全部罩在内部，仅预留润滑注油的小孔，日常保养时可以通过注油孔向齿轮啮合面、轴承位加注锂基脂，无需频繁拆解防护结构。实际作业过程中，操作人员将待加工的板材从进料侧送入上下辊之间，调整上辊的下压量至工艺要求的数值，启动电机后下辊同步转动，

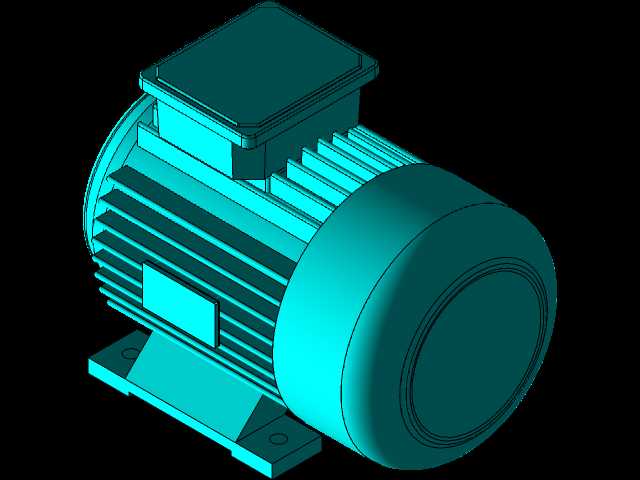

　　依靠辊面与板材之间的摩擦力带动板材进给，经过三次往复滚压后即可获得均匀的圆弧曲率，针对不同材质的板材，可以通过调整上辊的下压量控制成型半径，下压量越大则成型曲率半径越小，作业过程中无需额外的工装夹具，单人即可完成上料、调整、取件的全流程操作，单班的加工效率可达120-150件，远高于手工成型的作业效率。框架的焊接结构在设计时做了应力消除处理，焊接完成后经过时效处理再进行机加工，保证轴承安装位的同轴度，避免长期受力后框架出现变形导致辊系平行度超差，进而引成型板材出现锥度、棱边等缺陷。底部的驱动电机采用标准的卧式安装结构，电机座通过长圆孔固定在框架的底部横梁上，更换三角带时只需松开电机的固定螺栓，移动电机即可放松皮带，无需拆解其他传动部件，日常维护的便捷性较高。设备的整体配色采用工业蓝的框架搭配银灰色的辊系与防护罩，视觉上清晰区分运动部件与承载结构，车间现场的设备辨识度较高，操作人员可以快速识别调节手轮、急停位置等操作部件，减少误操作的概率。针对薄铝板、不锈钢板等易划伤的材质加工需求，辊面可以额外包裹聚氨酯套，避免硬辊面直接接触板材表面留下压痕，适配装饰类板材、食品级不锈钢筒件的加工需求，拓展设备的适用加工范围。
