气缸配套气动执行组件及安装附件

　　在自动化生产线的气动回路搭建场景里，这类气缸配套组件是完成直线往复驱动动作的核心执行单元，从3C电子装配线的工件推料、定位，到包装机械的压合、顶升工位，再到轻工设备的门体启闭、夹具松紧控制，都能见到同结构组件的实际应用。整套组件以标准ISO气缸为核心主体，搭配不同功能的安装附件与气路接头，可适配不同安装空间、不同负载工况的使用需求，无需额外定制非标连接件就能完成整套执行单元的快速装配。

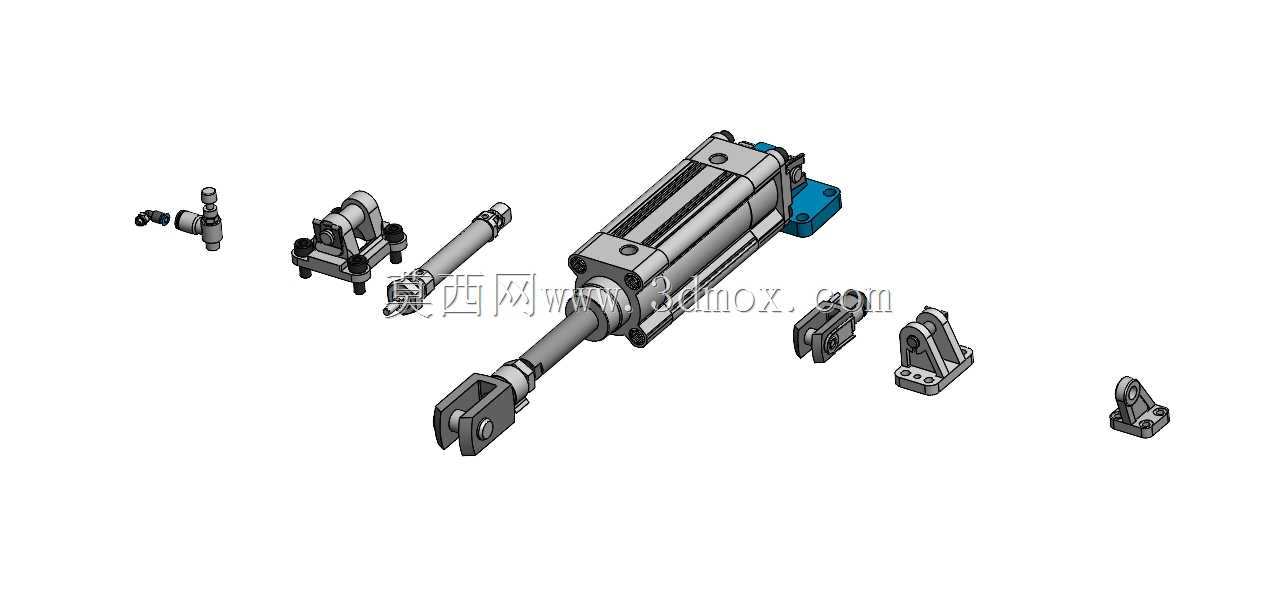

　　从功能特性来看，核心气缸采用双作用活塞式结构，两端气口通过配套的快插式节流接头连接气路，可通过调节节流阀开度控制活塞伸出与缩回的运行速度，避免动作过快产生的冲击或过慢拖慢生产节拍。气缸活塞杆端搭配叉型连接件，可与负载端的铰接座配合，允许一定角度的摆动补偿，抵消安装过程中产生的同轴度误差，避免活塞杆受径向力导致的密封件磨损、杆体弯曲问题。配套的安装附件覆盖了多种固定形式：脚座式安装件可从气缸底部锁付，将气缸水平固定在设备安装板上；法兰式安装板可从气缸端盖侧锁付，适配端面穿装的安装场景；耳轴式安装座可支撑气缸中部，允许气缸整体绕轴摆动，适配圆弧轨迹的驱动需求；还有不同规格的杆端连接头，可适配不同内螺纹、外螺纹的负载接口，减少现场二次加工的工作量。

　　设计层面整套组件遵循模块化思路，所有安装附件的连接尺寸均匹配对应缸径气缸的标准安装孔位，孔距、螺纹规格、定位止口尺寸完全统一，设计选型时无需重新核对连接尺寸，直接按照安装空间选择对应安装形式即可。气缸本体的外形尺寸遵循通用气动元件的尺寸规范，缸筒采用挤压铝型材成型，表面做硬质阳极氧化处理，耐磨性能优于普通氧化处理，活塞密封采用双向唇形密封圈，在0.1-1.0MPa的常规工作气压下可保证无泄漏，使用寿命满足工业现场连续运行的要求。

　　安装边界方面，整套组件水平安装时，脚座固定的情况下气缸本体的径向预留间隙不小于5mm即可满足散热与拆装需求，耳轴摆动安装时需预留足够的摆动空间，避免气缸动作时与周边设备构件发生干涉。气路接头采用侧接式结构，连接气管后接头突出缸体的尺寸较小，在狭窄安装空间内也能完成气路连接，接头的锁紧结构采用弹性卡簧设计，气管插入后自动锁止，拆卸时按下压环即可拔出气管，维护操作十分便捷。活塞杆表面做镀硬铬处理，表面粗糙度控制在Ra0.8以下，可减少密封件的摩擦损耗，外露活塞杆部分可搭配配套的防尘罩使用，在多粉尘、多切削液的加工现场可避免杂质进入缸体内部，延长整套组件的维护周期。

　　在实际设备改造场景中，这类标准化的气动组件可直接替换同规格的老旧损坏部件，无需修改设备上的原有安装孔位，大幅缩短设备停机维护的时间。不同安装附件的组合可实现同一款气缸适配多种工位需求，比如在顶升工位使用法兰向下安装，在摆杆驱动工位使用耳轴安装，在水平推料工位使用脚座安装，减少设计人员的重复建模工作量，也能降低设备备件的储备种类，方便车间的备件管理。气路接头的节流调节结构采用滚花设计，无需工具即可手动调节气流大小，现场调试时可快速匹配不同工位的动作速度要求，调试完成后可通过锁紧螺母固定调节位置，避免设备运行过程中震动导致的节流开度变化。
