DN500PN10法兰式蝶阀结构设计

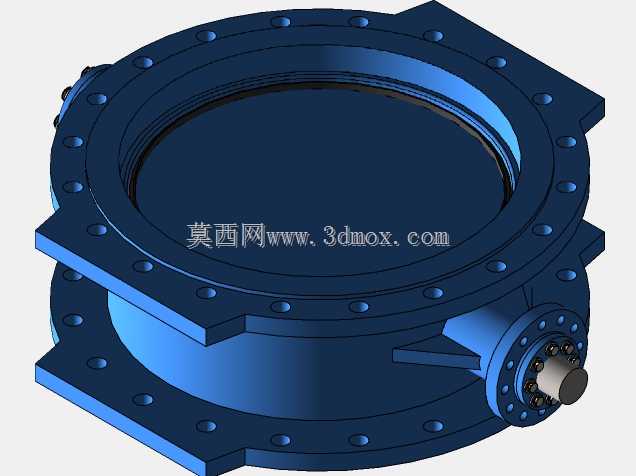

　　在市政给排水主管网、大型化工循环水系统、区域供热一次管网这类大口径流体输送场景中，DN500规格的截流部件一直是管线设计的核心选型节点，PN10的压力等级恰好覆盖了多数常压工业管线、市政输水干线的工作压力区间，这类大口径蝶阀相比同规格闸阀、截止阀，结构长度更短、自重更低，安装时对管线支墩的承重要求更小，尤其适合地下管廊、厂区架空管线这类安装空间受限的场景。这款蝶阀的结构设计完全遵循EN相关阀门标准的尺寸要求，法兰连接端的螺栓孔分布、密封面形式、结构长度公差都匹配标准管线法兰的对接要求，现场安装时不需要额外加工过渡连接件，直接与同压力等级的对焊法兰、平焊法兰组对即可完成装配。从结构细节来看，阀体采用一体式铸造的流线型流道设计，

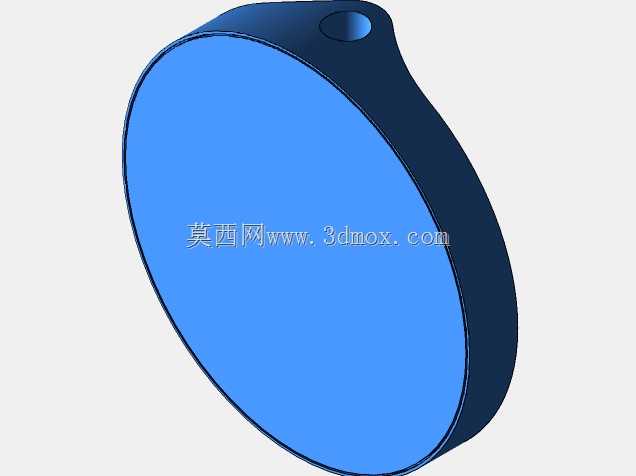

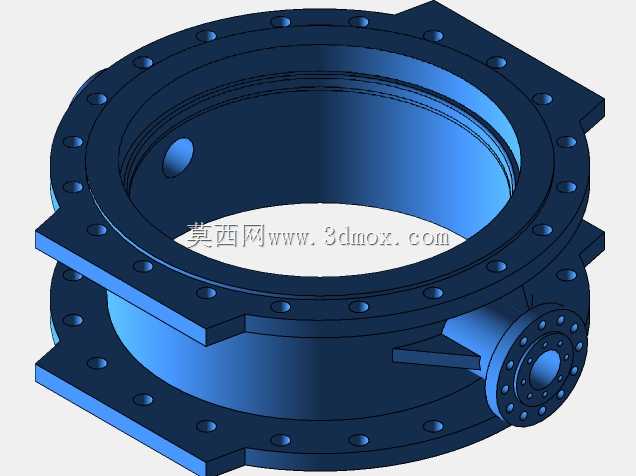

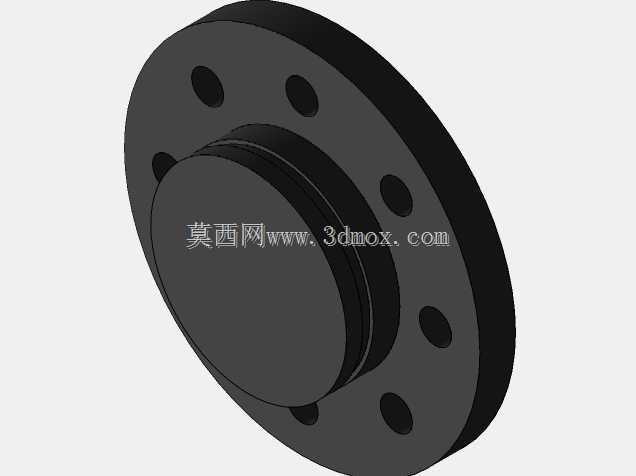

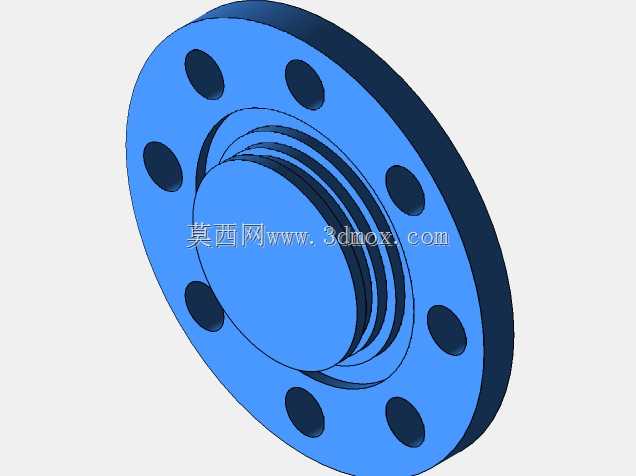

　　介质流经阀腔时的流阻系数远低于传统凸耳式蝶阀，阀板采用双偏心密封结构，开启时阀板密封面可以快速脱离阀座密封面，大幅降低密封副之间的摩擦磨损，相比中线蝶阀，这种结构的使用寿命更长，在频繁启闭的工况下也能长期保持密封可靠性。阀轴与阀板之间采用无销连接结构，避免了传统销连接位置的介质冲蚀隐患，同时也消除了销钉松动导致阀板脱落的风险，阀轴伸出端采用多层填料密封结构，配合轴承衬套的支撑，既可以保证阀轴转动的灵活性，又能避免高压介质从轴端位置出现外漏。驱动端的连接法兰符合标准阀门驱动装置的安装尺寸，既可以直接配套手动涡轮头实现现场手动启闭，也可以根据工况需求更换气动执行机构、电动执行机构，满足远程自动化控制的需求，

　　不需要对阀体本身做任何结构修改。在安装边界上，这款蝶阀的结构长度严格遵循EN标准规定的短系列尺寸，DN500规格PN10压力等级下，法兰外径尺寸匹配标准管法兰参数，螺栓孔数量、孔径、孔中心距都与同规格标准法兰完全一致，安装时不需要调整管线的预留间距，两侧法兰对接时的密封面采用凸面形式，配套非金属垫片即可满足密封要求。实际工况应用中，这类蝶阀主要用于管线内介质的截流与调节，当阀板处于0到90度开启区间时，可以通过调整阀板的开度改变介质的通流面积，实现管线流量的调节，相比闸阀只能做全开全关操作，蝶阀的调节性能更优，在水处理工艺的流量分配、换热系统的流量调节场景中都有广泛应用。设计过程中针对大口径阀门的刚性问题做了针对性优化，

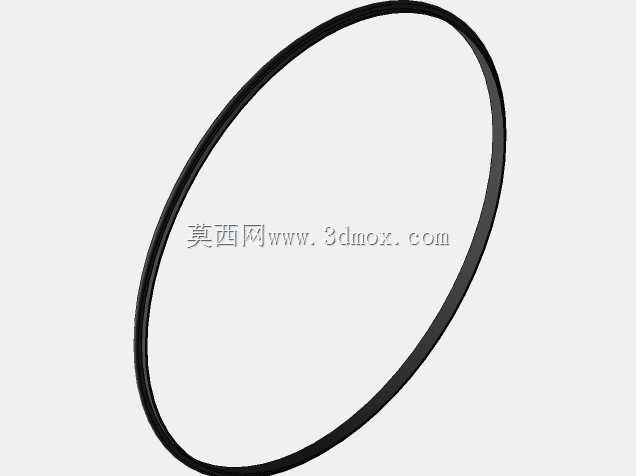

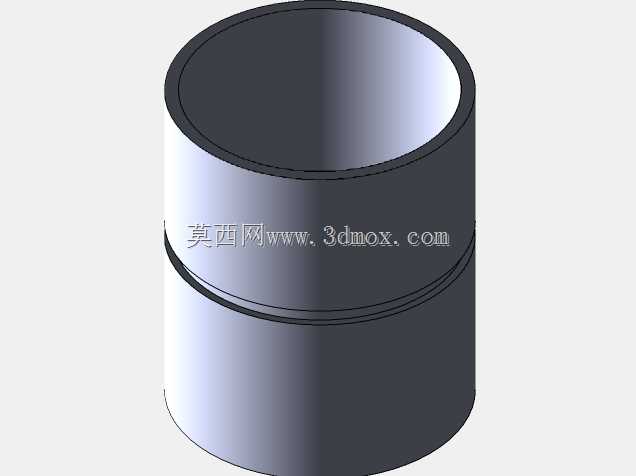

　　阀体法兰位置设置了加强筋结构，避免螺栓紧固时阀体出现变形导致密封失效，阀板的加强筋沿介质流向布置，既可以提升阀板在高压介质下的抗变形能力，又不会额外增加介质流动的阻力。密封面采用嵌入式结构，阀座密封件可以在不拆卸阀体的情况下完成更换，后期维护时不需要将整个阀门从管线上拆下来，大幅降低了大口径管线的维护成本与停机时间。阀轴位置的轴承采用自润滑材料制作，长期在水介质、弱腐蚀性介质环境中工作也不会出现卡涩问题，即使阀门长期处于全开或者全关位置，再次启闭时也不需要太大的操作力矩，配套手动涡轮头时单人即可完成启闭操作，不需要额外加力杆辅助。在管线排布设计时，这款蝶阀的安装方向没有严格限制，可以水平安装、垂直安装甚至倾斜安装，只需要保证驱动装置的位置留有足够的操作与维护空间即可，阀板全开时不会凸出于阀体两端的法兰密封面，安装时不会出现阀板与管线法兰碰撞的问题。针对PN10压力等级的强度要求，阀体、阀板的壁厚都经过了强度校核，在1.5倍额定压力的水压试验下不会出现变形、渗漏问题，完全满足常压工业管线、市政管线的使用压力要求。
