角式法兰连接截止阀结构设计

　　在工业流体输送管网的设计与运维环节，角式结构的截止阀一直是管路转向节点处的核心控制元件，不同于直通式截止阀的流道走向，这类角式结构的进出口流道呈90度夹角，能够直接适配管路直角转弯的安装场景，省去额外的弯头配件，既减少了管路的连接泄漏点，也能压缩管路排布的整体占用空间，在石化输送、市政给排水、暖通循环、工业锅炉配套等场景的管路系统中应用十分广泛。这款截止阀的核心功能是对管线内的流体介质进行通断控制与流量调节，通过阀杆的升降动作带动阀瓣沿阀座密封面做垂直位移，改变阀瓣与阀座之间的流通截面积，从而实现对管路内介质流量的精准调控，当阀瓣完全压紧阀座密封面时，即可实现管路的完全截断，可靠切断介质的输送通路。从结构设计逻辑来看，

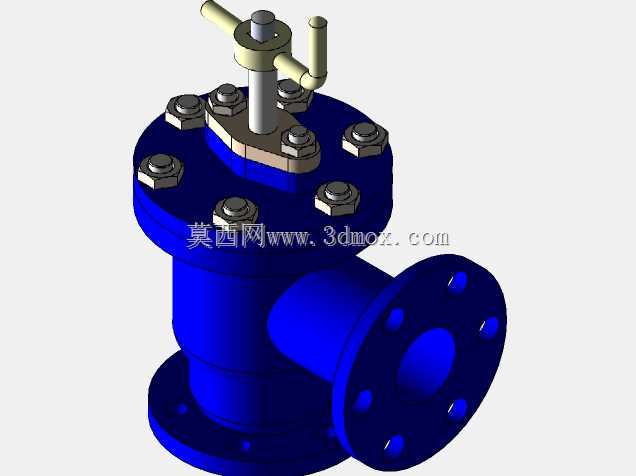

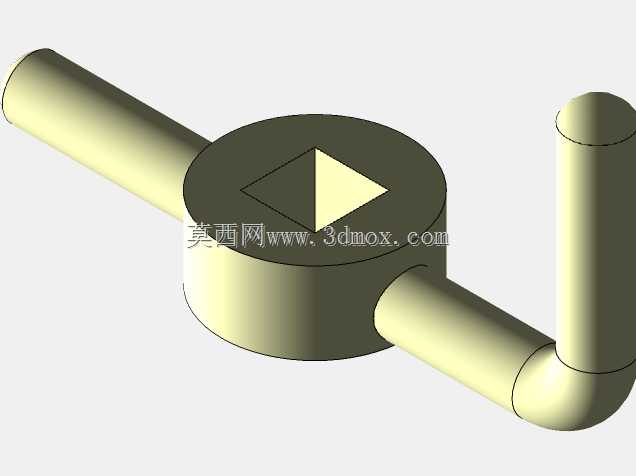

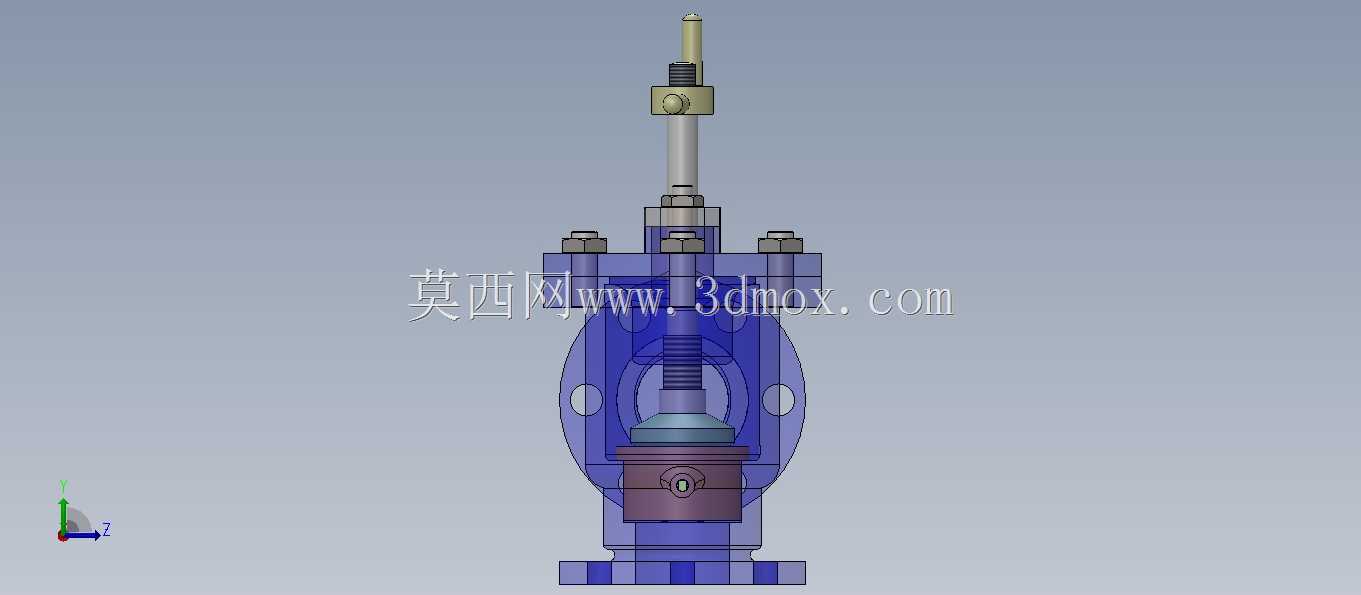

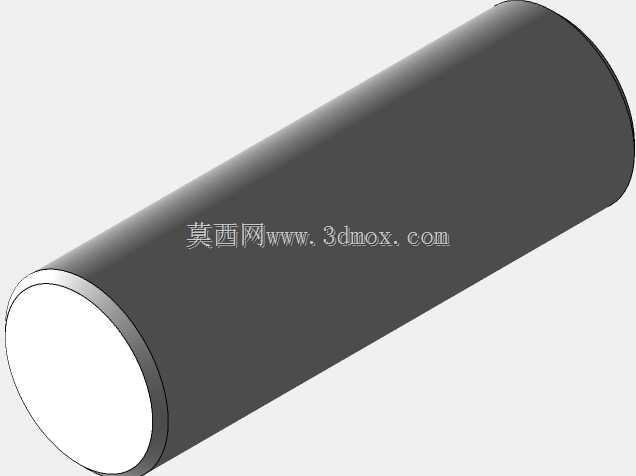

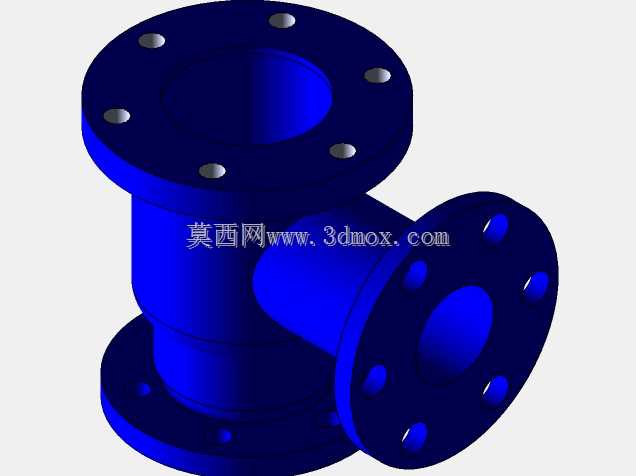

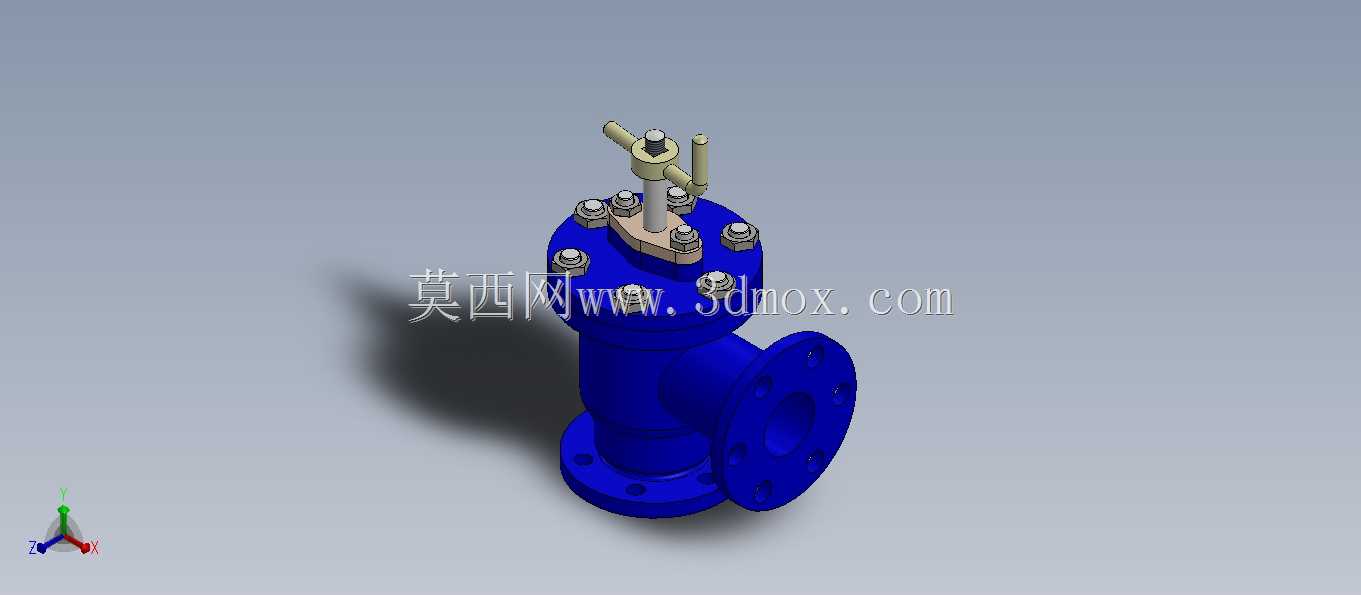

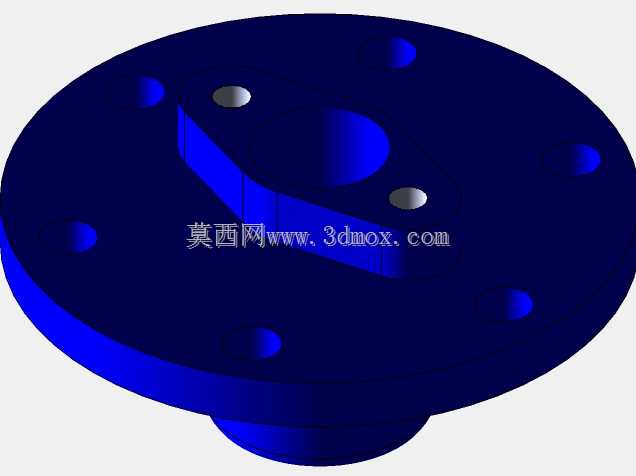

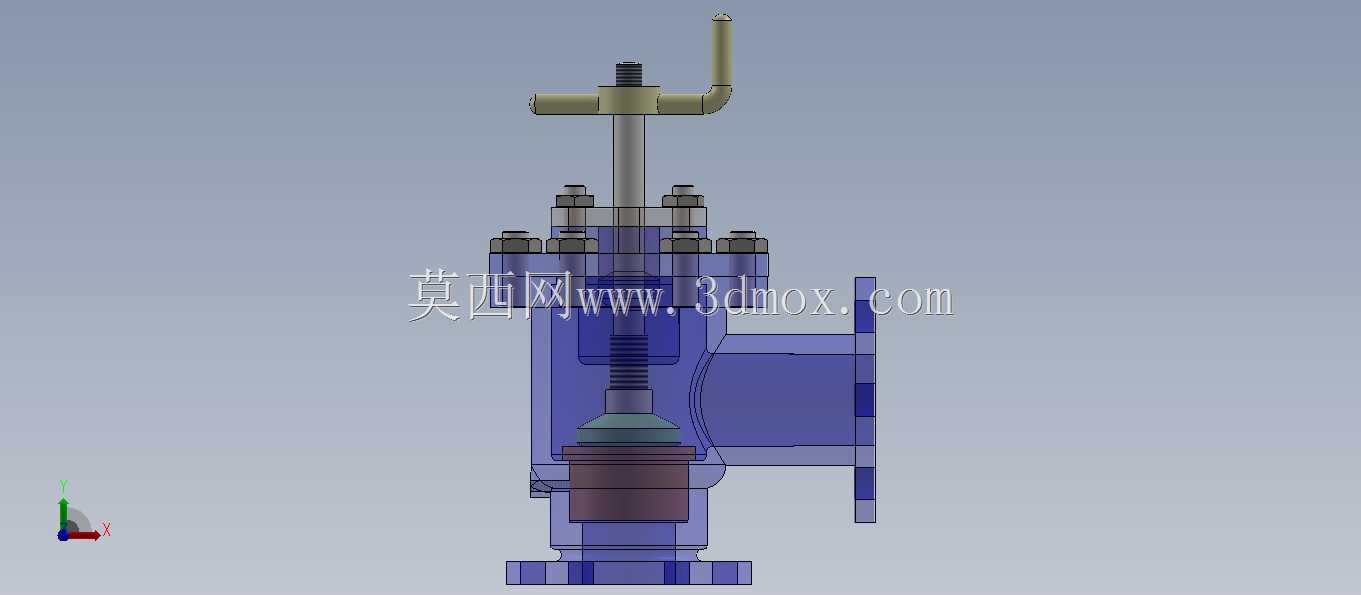

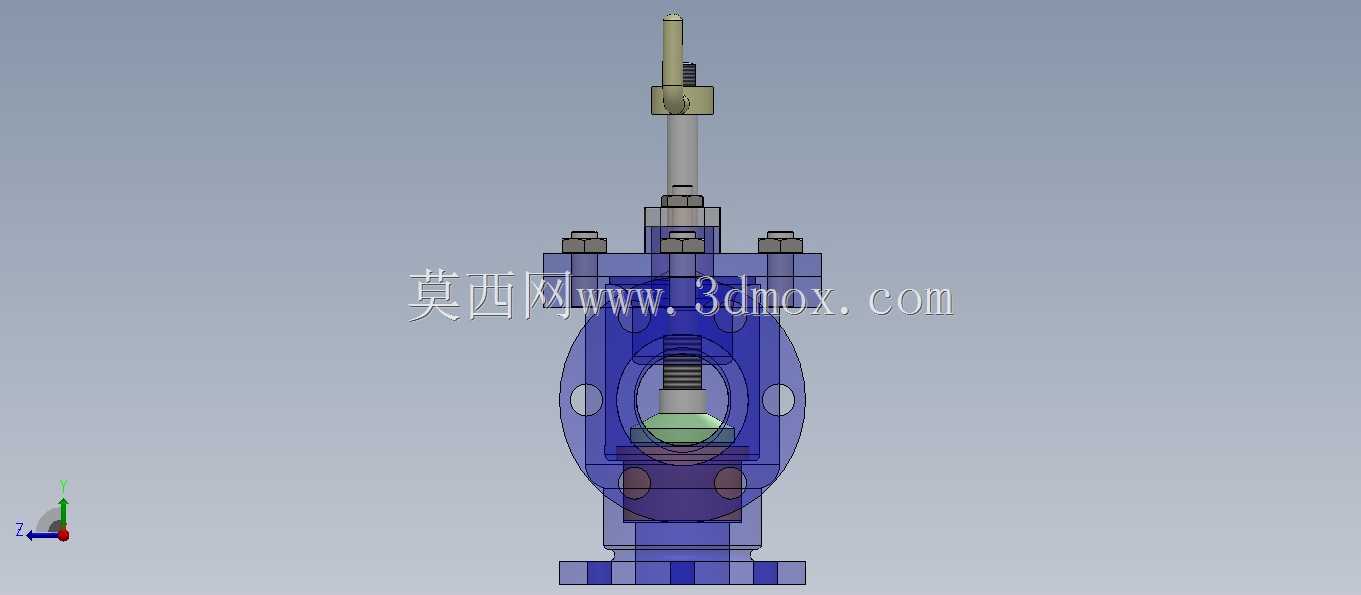

　　这款模型完整还原了角式截止阀的全部核心组成：阀体采用一体式铸造成型的角式流道结构，进出口端均设计为法兰连接结构，法兰端面加工有均匀分布的螺栓孔，安装时可通过螺栓螺母与管路端的配对法兰实现紧固连接，法兰密封面可根据介质工况适配不同的密封垫片，保证连接位置的耐压密封性能；阀盖部分通过周向均匀布置的螺栓与阀体上端的法兰面紧固连接，阀盖与阀体的配合面设计有密封垫片槽，可填充密封填料实现中腔位置的静密封，避免介质从阀盖结合面出现外漏。阀杆组件采用明杆结构设计，阀杆上端预留了手轮或执行机构的安装接口，可根据实际使用需求适配手动操作手轮、气动执行头或电动执行机构，阀杆穿过阀盖的位置设计有填料函结构，可填充柔性石墨或聚四氟乙烯填料，

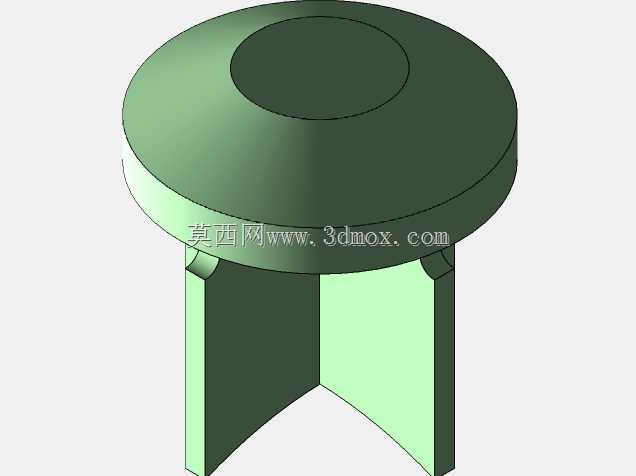

　　通过填料压盖的压紧力实现阀杆往复运动过程中的动密封，杜绝介质沿阀杆配合间隙向外泄漏。阀瓣与阀杆采用活动连接结构，能够在阀瓣接触阀座时自动微调角度，保证密封面能够完全贴合，避免因加工或安装偏差导致的密封失效，阀座密封面可根据输送介质的特性选择不同的堆焊材质，比如输送水类介质可采用铜合金密封面，输送高温高压或腐蚀性介质可堆焊硬质合金，提升密封面的耐冲蚀、耐磨损性能。从安装边界来看，这款角式截止阀的安装方向需要严格遵循低进高出的原则，即介质从阀体下端的垂直法兰口进入，经过阀座与阀瓣的调节区域后，从侧面的水平法兰口流出，这样的流向设计能够在阀门关闭时降低阀杆填料位置所承受的介质压力，延长填料的使用寿命，同时也能让阀门的开启操作更加省力。

　　模型在细节处理上还原了实际产品的工程特征：阀体的壁厚按照公称压力等级做了等强度设计，流道转弯位置做了圆弧过渡处理，减少介质流经时的局部阻力，降低管路的压损；所有螺栓连接位置的螺栓规格、分布圆直径都符合法兰连接的相关标准，能够直接对接同压力等级的标准管路法兰；阀杆的行程长度与阀瓣的开启高度做了匹配设计，保证阀门全开时流道的流通面积与管路通径相匹配，不会出现额外的节流损失。在实际选型应用中，这类角式截止阀通常安装在管路的直角转弯位置，相比采用直通截止阀加弯头的组合方案，能够减少两个法兰连接点，降低管路系统的泄漏风险，同时缩短管路的安装长度，尤其适合安装空间紧凑的管路排布场景，比如锅炉的排污管路、换热设备的进出口管路、车间工艺管线的转向位置等。模型的结构设计完全遵循截止阀的工程设计规范，各零件之间的配合间隙、装配关系都符合实际加工与装配的要求，可作为相关阀门产品结构设计、管路系统排布模拟、阀门拆装教学演示的参考三维模型，帮助结构设计人员快速理解角式截止阀的内部构造与装配逻辑，在进行管路系统三维布局时直接调用，提升设计效率。
