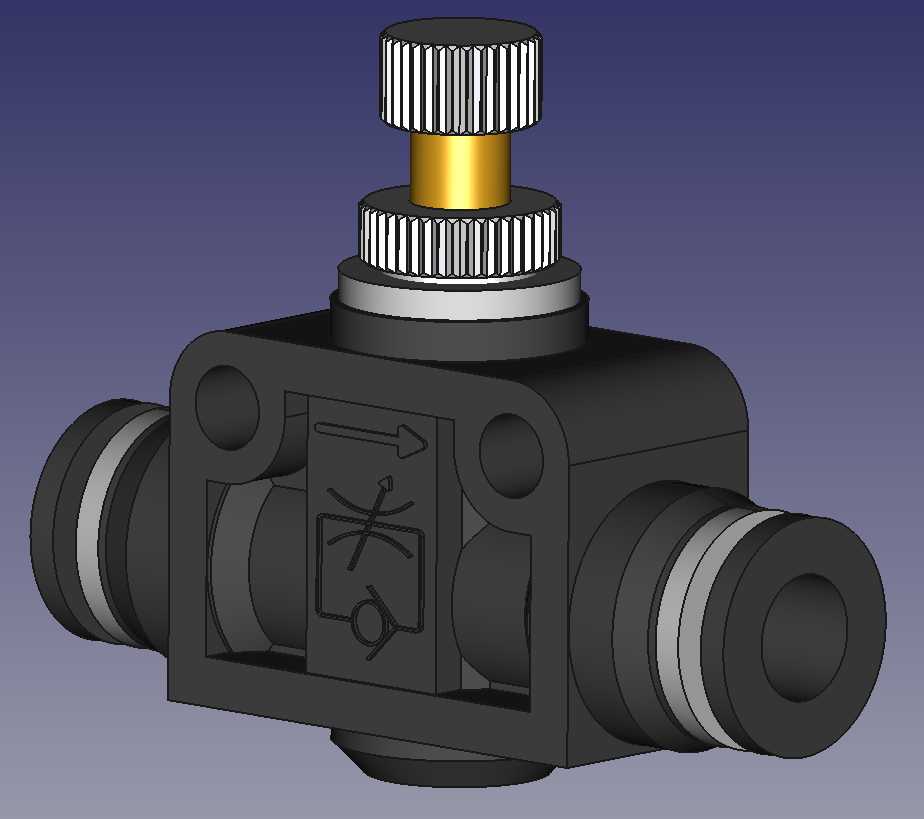

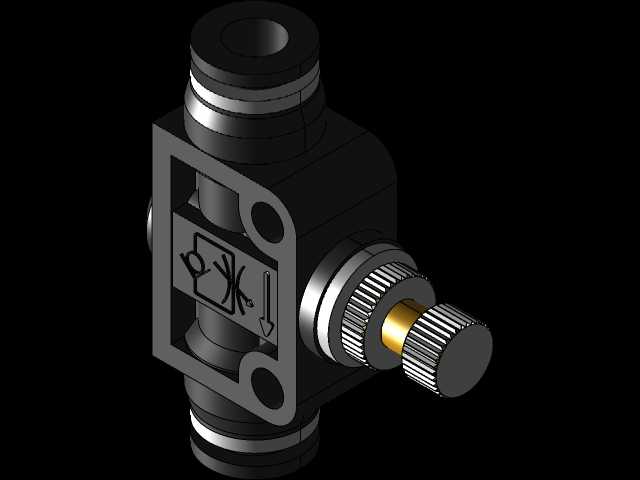

1/4英寸快插式气动管路流量控制阀

　　这款快插式流量控制阀主要面向气动回路的流量调节场景，在轻工自动化生产线、小型气动工装夹具、食品包装设备的气路排布中应用广泛，区别于传统螺纹连接的节流阀，它采用两端快插结构，无需额外套丝缠生料带，现场布管时直接将对应外径的PU气管插入接口即可完成密封固定，能大幅缩短气路装配的工时，也方便后期设备维护时的管路拆装调整。阀体主体采用方正的块状结构，两侧接口同轴布置，顶部设置带滚花纹理的调节旋钮，旋钮下部设置锁紧结构，调节到目标开度后可锁定位置，避免设备运行过程中受振动影响导致开度漂移，造成执行元件动作速度失准。阀体正面模压有流向标识与节流符号，安装时可直接通过目视确认介质流向，避免反向安装导致的调节失效问题，

　　阀体两侧预留的安装孔可通过扎带或者小型螺钉将阀件固定在设备面板或者型材支架上，避免管路悬空受拉扯出现漏气脱落的问题。从功能逻辑上看，该阀属于单向节流型结构，压缩空气从一端进入后，通过阀体内的节流口改变通流截面积，实现输出端流量的线性调节，可直接控制气缸的伸出缩回速度、气动喷头的喷射流量、真空吸盘的抽气速率，在小型半自动装配工位上，这类阀件常直接串联在气缸的进出气路上，不需要额外加装安装支架，顺着管路走向固定即可，能有效压缩气路的排布空间。设计过程中优先考虑了现场装配的便利性，快插接口内部的弹性卡簧与密封圈做了集成化设计，气管插入后卡簧自动卡紧气管外壁，密封圈贴合气管外圆实现静密封，正常0.8MPa工作压力下不会出现泄漏，

　　拔管时只需按下接口端部的释放环即可顺利拔出气管，不需要借助额外工具。顶部的调节旋钮采用大直径滚花设计，即使操作人员戴劳保手套也能轻松拧动调节，旋钮的调节行程对应节流口从全闭到全开的完整区间，每一圈旋转对应的流量变化做了线性优化，不会出现小开度时流量骤变大开度时调节迟钝的问题，方便现场调试人员精准匹配执行元件的动作速度。安装边界上，两端快插接口适配1/4英寸规格的气动软管，阀体整体宽度不超过两侧接口的最大外径，顶部调节旋钮的最高点距离阀体底面的高度控制在紧凑范围内，在密集排布的气路排中不会和相邻阀件产生干涉，阀体的进出气口同轴度做了严格控制，气管插入后不会出现偏斜，避免长期使用后气管弯折导致气路不通。在实际产线应用中，

　　这类阀件常替代传统的螺纹式节流阀，用在设备改造、临时气路搭建、小型非标设备的气路设计中，因为不需要加工连接螺纹，对装配人员的技能要求更低，也不需要准备额外的螺纹密封材料，能降低现场装配的物料成本与时间成本。阀体的材质选用耐气压的工程塑料，整体重量轻，不会对轻质气管产生额外的下坠拉力，长期在车间环境下使用也不会出现锈蚀问题，适配常规工业环境下的压缩空气介质，若经过特殊密封件选型，也可适配部分低压惰性气体的流量调节场景。结构设计上没有多余的冗余部件，所有流道都做了圆弧过渡，减少压缩空气通过时的压力损失，阀体内的节流阀芯采用耐磨材质，长期反复调节也不会出现磨损导致的内漏问题，调节精度可长期保持稳定。
