模拟赛车用霍尔式金属H型换挡装置

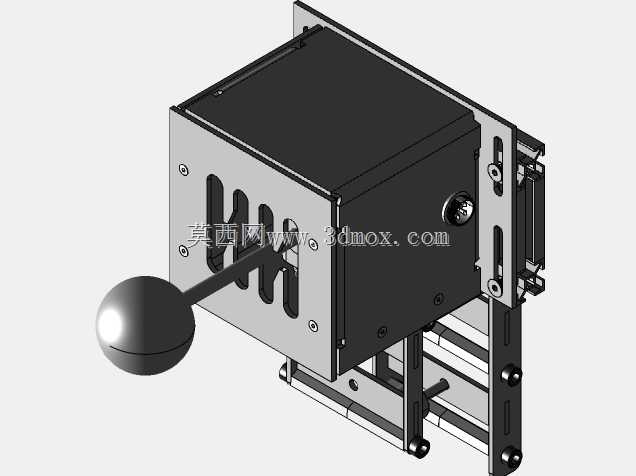

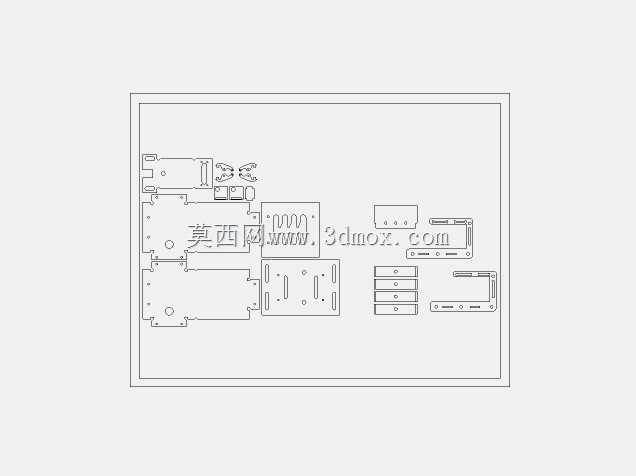

　　这套换挡操纵装置主要面向模拟赛车外设领域开发，适配各类竞速模拟座舱的安装需求，可替代常规的序列式换挡结构，还原真实手动挡车辆的H型挡位切换手感，为模拟驾驶场景提供更贴近实车的操作反馈。从结构设计来看，装置采用金属板材作为主体框架，所有板材件均适配激光切割加工工艺，加工后仅需简单的攻丝、折弯工序即可完成主体框架的拼装，无需定制复杂的铸锻件，小批量制作时的加工门槛较低，也方便爱好者自行复刻制作。装置的挡位定位槽开设在正面金属面板上，槽道的走向严格对应H型换挡的挡位分布，每个挡位的槽位末端设置有定位凹点，配合操纵杆内部的弹性顶珠结构，可在换挡到位时提供清晰的挡位吸入感，避免模拟操作时出现挡位虚位、挂挡不到位的问题。操纵杆末端配置球形握把，

　　握把的直径与表面粗糙度参考实车换挡球头的参数设计，长时间握持操作不易打滑，操作力反馈也与民用手动挡车辆的换挡力度匹配，不会出现力度过轻导致操作轻浮、或是力度过大增加操作疲劳的问题。传感部分采用A3144霍尔效应传感器，摒弃了传统的微动开关接触式检测方案，传感器与换挡摇臂上的磁钢无直接机械接触，长期频繁操作也不会出现触点磨损、接触不良的问题，信号输出稳定性更高，使用寿命远高于接触式检测结构；霍尔传感器的信号输出可直接对接常见的模拟赛车控制板，无需额外设计信号放大电路，接线逻辑简单，调试时仅需校准各挡位对应的磁钢触发位置即可完成适配。安装边界方面，装置主体为方正箱式结构，背部预留了标准的型材安装槽位，

　　可直接固定在铝型材搭建的模拟赛车座舱支架上，安装孔位的间距适配市面上主流的40系、30系工业铝型材的槽口尺寸，也可通过额外的转接板固定在木质、钢制的自制座舱台面上；装置的操纵杆活动行程经过校核，在所有挡位切换过程中，握把的活动范围不会与座舱周边的方向盘、座椅扶手、手刹等部件产生干涉，安装时仅需预留出操纵杆前后左右各120mm的活动空间即可满足操作需求。设计过程中，所有零件的命名与装配关系均在三维模型中完成对应标注，装配层级清晰，从框架固定件、操纵杆铰接件到传感组件的安装座，每个零件的配合公差都经过实际装配验证，板材件的连接采用标准内六角螺丝，无需特殊定制紧固件，日常维护时仅需定期在铰接位置添加少量润滑脂，

　　即可长期保持换挡操作的顺滑手感。装置的内部走线全部隐藏在箱式框架内部，外部仅预留一根信号输出线缆，整体外观整洁，不会出现线缆外露干扰操作的问题，框架侧面预留了传感器调试窗口，无需完全拆解主体结构即可完成传感器位置的微调与维护。在实际使用场景中，除了模拟赛车外设领域，这套换挡结构也可经过简单参数调整后，用于小型工程设备的操纵换挡、教学演示设备的操纵机构等场景，其非接触式的传感方案也适合在多粉尘、轻度油污的环境下使用，不会因为杂物进入触点位置导致信号失效。
