模拟赛车用DIY称重传感手刹结构

　　这套手刹结构主要面向模拟赛车外设改装场景，适配桌面级模拟驾驶座舱的安装需求，可直接替换常规电位器式模拟手刹，为赛车模拟玩家提供更贴近真实赛车的制动手感与精准的刹车力度反馈。区别于传统采用电位器识别行程的模拟手刹，该结构核心采用称重传感器作为力反馈采集元件，能够直接识别操作者施加在手柄上的拉力大小，而非单纯通过手柄转动角度换算刹车力度，从信号采集逻辑上还原了真实赛车手刹的力反馈特性，避免了电位器长期使用后的磨损漂移问题，力度识别线性度更优，可适配不同力度的操作习惯，在漂移赛、拉力赛类模拟场景中能提供更细腻的刹车控制精度。

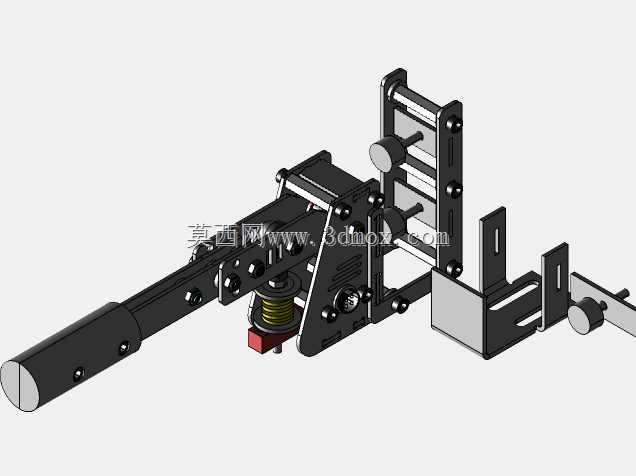

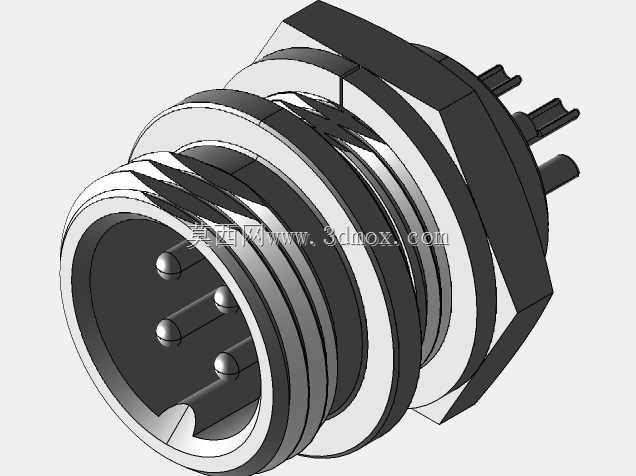

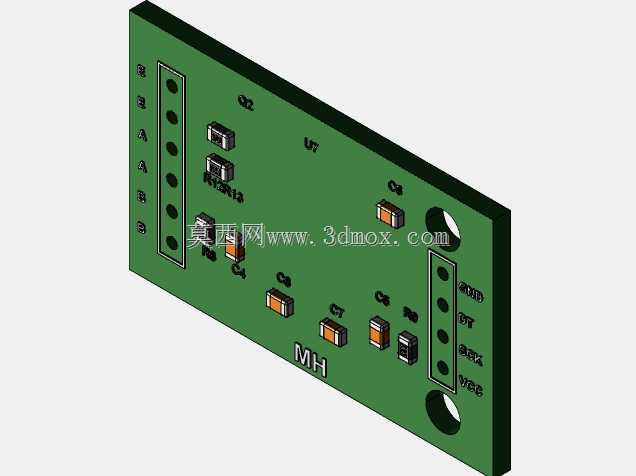

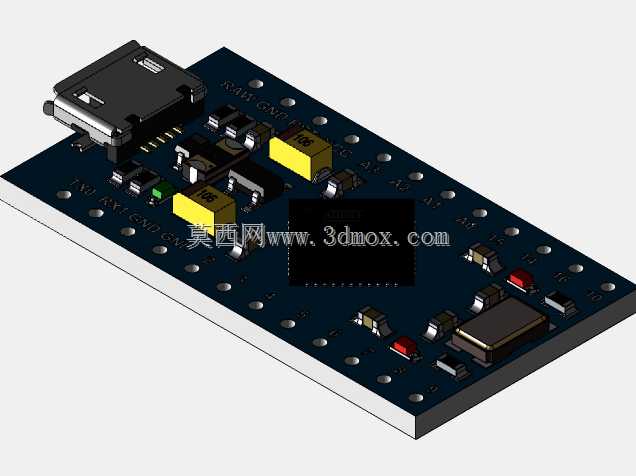

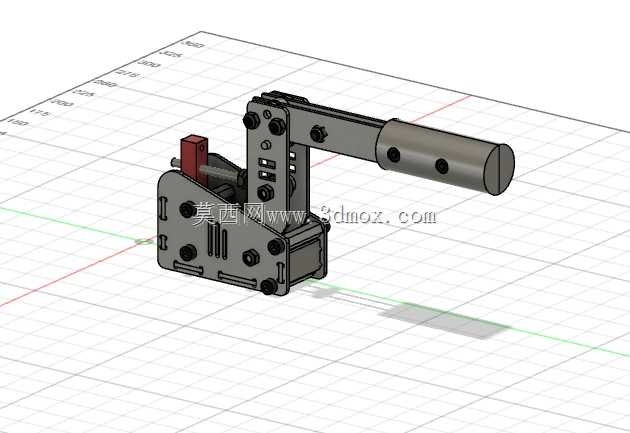

　　从结构设计来看，整套部件的金属承载件均采用3mm厚度钢板加工，兼顾结构刚性与轻量化需求，手柄部分采用长杆式设计，握持段做了圆柱化处理，符合人手握持施力的人机工程要求，手柄与基座的铰接位置采用多组螺栓紧固的铰接结构，铰接点处设置了耐磨衬套结构，长期反复扳动不会出现松旷间隙。基座部分集成了传感器安装位、弹簧复位结构与安装固定支架，复位弹簧采用等节距圆柱螺旋弹簧，安装在手柄与基座之间，能够在松开手柄后提供均匀的回位力，弹簧预紧力可通过端部的调节螺母进行调整，适配不同玩家的手感偏好。称重传感器安装在手柄力传递路径上，直接承受手柄传递的拉力载荷，传感器输出端预留了arduino控制板的接线接口，可直接连接开源控制板完成信号采集与转换，无需额外设计信号调理电路，降低了DIY改装的接线难度。

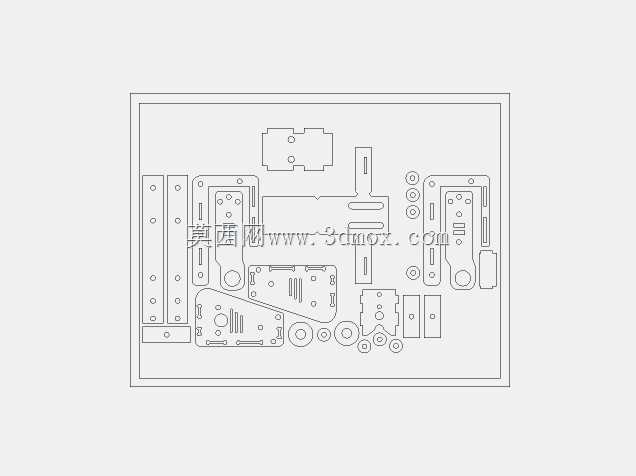

　　安装边界方面，整套结构的基座预留了多组安装孔位，可适配市面上主流的铝型材模拟赛车座舱安装需求，也可通过配套的L型固定支架直接固定在桌面边缘，安装时仅需预留手柄扳动的行程空间即可，手柄最大扳动角度控制在30度范围内，不会与周边的方向盘、排挡等外设产生运动干涉。结构上的所有外露连接点均采用内六角螺栓紧固，装配后整体外观整洁，没有突出的尖锐边角，使用过程中不会剐蹭操作者手臂。零件拆分设计充分考虑了DIY加工的可行性，所有金属板材零件均为平面激光切割即可加工的结构，没有复杂的曲面成型需求，个人玩家也可通过外协激光切割完成零件制作，装配时仅需常规内六角扳手即可完成整机组装，不需要专用工装夹具。

　　在功能实现层面，这套结构除了基础的手刹力度信号采集外，还预留了扩展安装位，可额外加装行程开关、档位识别模块等扩展部件，满足不同模拟软件的自定义按键需求。传感器的信号输出可通过控制板进行曲线校准，玩家可根据自身操作习惯调整力度与游戏内刹车值的对应曲线，既可以设置为轻拉即可触发最大刹车的漂移模式，也可以设置为线性递增的拉力赛手刹模式，适配不同类型的模拟驾驶场景。铰接位置的阻尼可通过铰接螺栓的锁紧力度进行微调，配合复位弹簧的预紧力调整，可实现从松散到紧致的不同档位手感，还原不同类型赛车的手刹操作质感。
