模拟赛车用三踏板角度调节结构

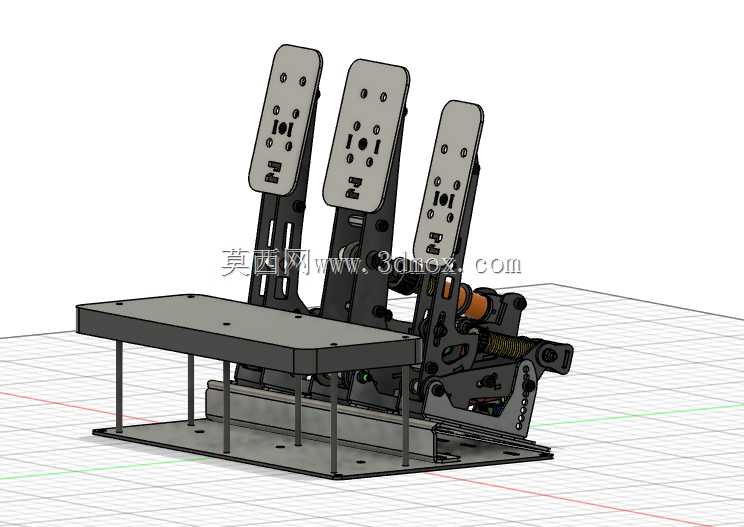

　　这套踏板结构主要面向模拟赛车驾驶场景设计，可适配各类模拟驾驶座舱的安装需求，解决普通模拟踏板角度固定、无法适配不同驾驶坐姿的痛点。从结构组成来看，整套部件包含三个独立踏板单元、底部安装底座、角度调节支撑立柱、踏板复位弹性组件以及传感安装位，三个踏板分别对应实车的离合、制动、油门功能布局，符合常规驾驶操作的肌肉记忆习惯，用户无需重新适应操作逻辑。

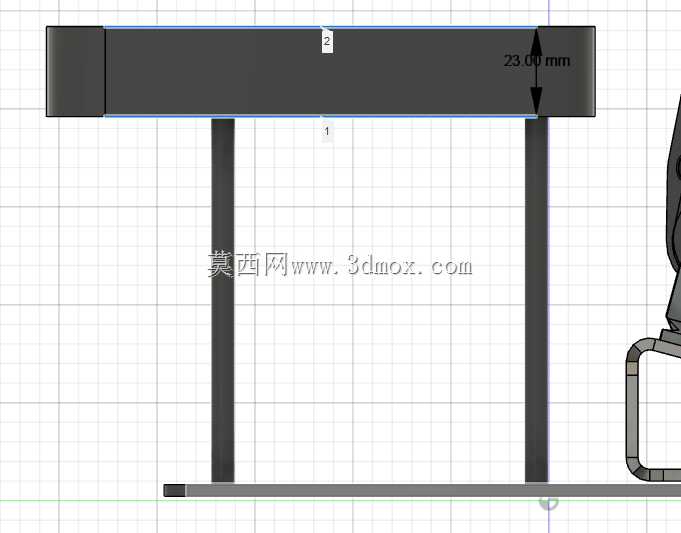

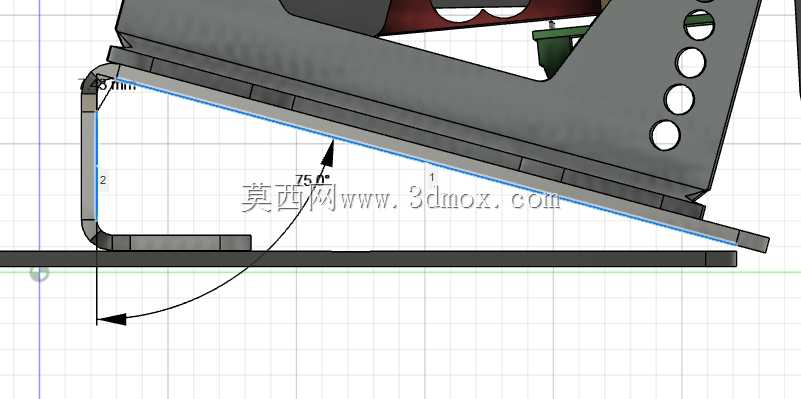

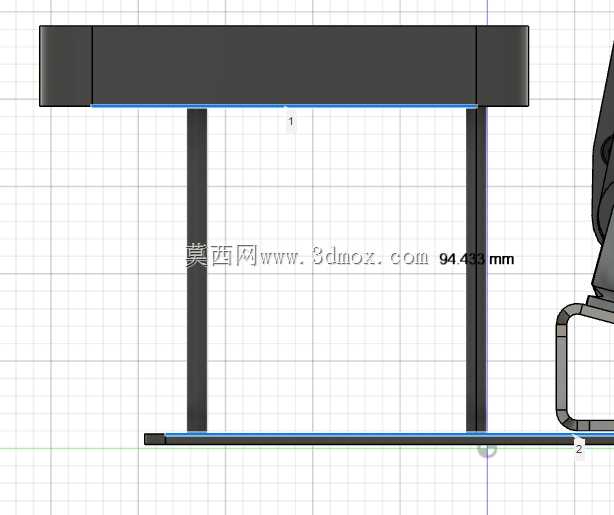

　　在实际使用场景中，该结构可直接固定在模拟座舱的踏板安装区域，通过支撑立柱的不同安装孔位调整踏板整体的倾斜角度，适配不同身高、不同坐姿偏好的使用者——比如偏好方程式坐姿的用户可将踏板调至更陡的倾斜角度，偏好GT坐姿的用户则可将角度调至平缓区间，调节过程无需额外定制连接件，仅通过标准紧固件即可完成角度切换。踏板的踏面做了防滑纹理与安装孔预留，用户可根据自身需求更换不同材质的踏面盖板，适配穿鞋、裸足等不同操作场景的摩擦力需求。

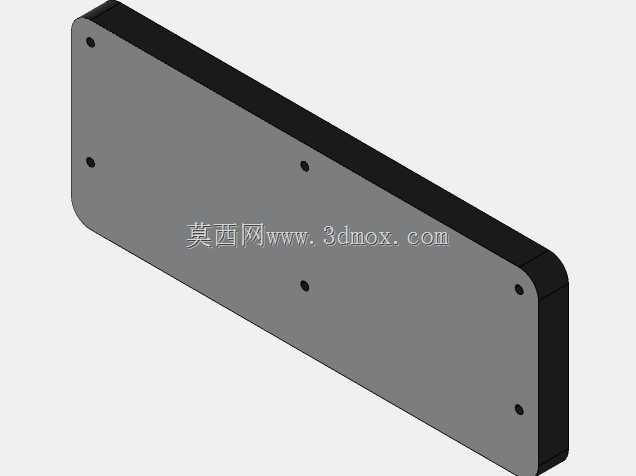

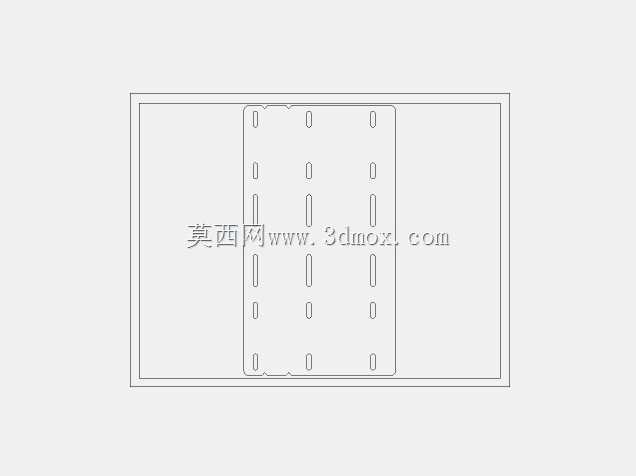

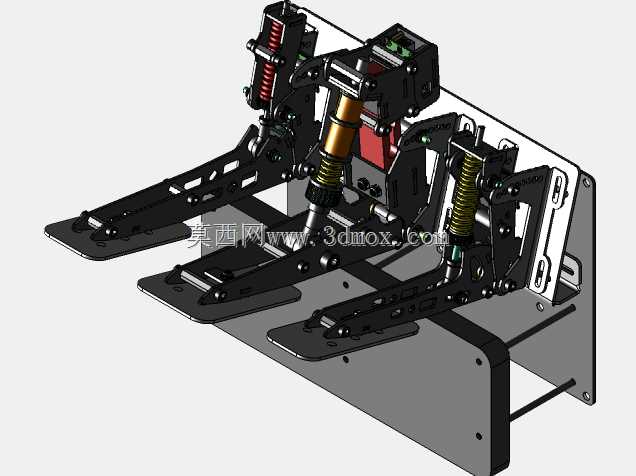

　　设计思路上，整套结构采用分层式布局，底层为通用安装底板，预留了多组横向、纵向的长圆形安装孔，可适配市面上主流的铝型材座舱、钢制座舱的安装孔距，无需对座舱本体做打孔修改；中层为踏板主体安装支架，每个踏板单元采用独立铰接结构，单个踏板的行程、复位力度可通过调整弹簧预紧螺母单独调节，其中制动踏板预留了称重传感器的安装位，可通过压力传感实现制动力度的线性输入，相比传统电位器踏板拥有更高的输入精度与更长的使用寿命，油门与离合踏板也可根据需求更换传感类型，兼顾成本与性能需求。

　　从安装边界来看，整套结构的底板长宽尺寸适配常规座舱的踏板安装空间，横向宽度不超过常规驾驶位的腿部操作区间，纵向深度可通过底板的安装孔位前后调整，避免与座舱的方向盘支架、座椅滑轨产生干涉；踏板的最大踩踏行程与实车踏板行程接近，不会出现踩踏过程中触底过早或者行程过长导致的操作疲劳，铰接位置均加装了耐磨衬套，长期高频踩踏也不会出现旷量，保证操作的跟脚性。

　　结构细节上，所有受力部件均采用钣金折弯与型材拼接的设计，在保证结构刚性的前提下控制整体重量，支撑立柱采用等距孔位设计，角度调节有明确的档位对应，用户可快速记录适配自己的安装档位，后续拆装后可快速复位；踏板侧面预留了走线槽位，传感线材可通过支架内部的空腔引出，避免外露线材被踩踏拉扯导致的故障，复位弹簧的安装位做了防脱设计，即使弹簧预紧力调至最低也不会在踩踏过程中弹出，提升使用的可靠性。

　　对于模拟赛车爱好者来说，这套结构可直接作为自制踏板的基础框架使用，无需从零开始设计铰接结构与安装底座，仅需根据自身需求搭配对应的传感器与踏面即可完成整套踏板的制作，相比市售成品踏板拥有更高的自定义空间，可根据自身的操作习惯调整每一处细节参数；对于小型模拟设备厂商来说，该结构的模块化设计也可直接作为产品原型进行优化，缩短研发周期，结构中用到的紧固件、弹簧、衬套均为标准件，供应链成熟，量产成本可控。
