带分度定位孔的圆形刻度基准盘结构

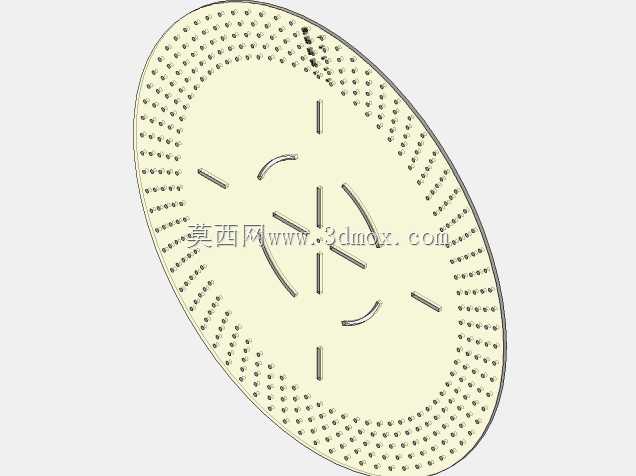

　　这类带密集周向孔位的圆形盘件，常作为角度分度、点位标定的基准构件使用，在小型角度测量工装、教学演示量具、简易分度夹具中应用较多，核心作用是为角度定位、点位标记提供统一的物理参照基准，避免人工划线带来的累积误差。从结构设计逻辑来看，盘体采用薄型圆盘构型，整体外轮廓为正圆形，周向沿圆周等距排布密集小孔，相邻孔位的圆心角严格控制为1度，整圈360个孔位对应完整圆周角度，使用者在进行点位标记时，只需将划规或标记笔的尖端插入对应孔位，即可快速定位对应角度的点位，无需反复进行角度换算与划线对齐。盘体中心区域设置十字交叉定位槽与弧形辅助槽，十字槽的交点严格对齐盘体几何中心，作为安装定位的核心基准，安装时可通过中心定位销穿过中心基准位，

　　配合十字槽完成周向防转定位，避免盘体使用过程中出现周向窜动；弧形辅助槽则用于适配不同规格的压紧件，在不破坏周向孔位完整性的前提下，为安装压紧提供操作空间，同时也能减轻盘体整体重量，降低材料消耗。从安装边界来看，盘体的安装基准面为背面的整面平整结构，安装时需贴合配套基座的安装平面，平面度公差需控制在0.02mm以内，避免盘体安装后出现翘曲，导致周向孔位的位置度超差；周向孔位的孔径统一，孔深贯穿盘体厚度，孔壁与盘体端面的垂直度公差控制在0.01mm以内，保证标记笔或定位销插入后不会出现偏斜，确保点位标记的精度。中心十字槽的槽宽与配套定位销的尺寸采用间隙配合，配合间隙控制在0.01-0.02mm之间，既保证安装时的便捷性，

　　又能避免配合间隙过大带来的定位误差。在实际使用场景中，这类基准盘可搭配简易划线工装使用，将待划线的圆形工件与基准盘同轴固定，通过插入不同孔位的定位销确定划线角度，即可快速完成圆周方向的等分划线作业，相比传统的万能角度尺划线方式，效率可提升60%以上，同时能有效降低人工读数带来的角度误差。在教学场景中，这类盘件可作为角度分度原理的演示教具，让使用者直观理解圆周角度等分的逻辑，以及孔位定位与角度对应关系，降低抽象原理的理解门槛。设计过程中需要重点关注周向孔位的位置度公差，所有孔位的圆心相对于盘体中心的位置度公差需控制在0.015mm以内，相邻孔位的角度误差不超过0.05度，避免累积误差导致整圈孔位的角度偏差过大，影响最终的定位精度。

　　盘体边缘做微小倒角处理，去除加工产生的毛刺，避免安装和使用过程中划伤操作人员；中心区域的槽边同样做倒角处理，避免应力集中导致盘体在长期使用过程中出现槽边开裂的问题。盘体的厚度根据使用场景调整，作为教学演示使用时可采用较薄的板材加工，降低整体重量便于搬运；作为工装夹具基准使用时，需适当增加盘体厚度，提升整体刚性，避免夹紧力作用下出现盘体变形，影响孔位精度。这类盘件的加工通常采用数控钻铣工艺，加工前先完成盘体外圆与中心基准孔的加工，再以中心孔为定位基准加工周向所有孔位与中心槽结构，一次装夹完成所有特征的加工，减少二次装夹带来的定位误差，保证各特征之间的位置精度符合设计要求。
