可调角度带凸点防滑支撑工作台结构

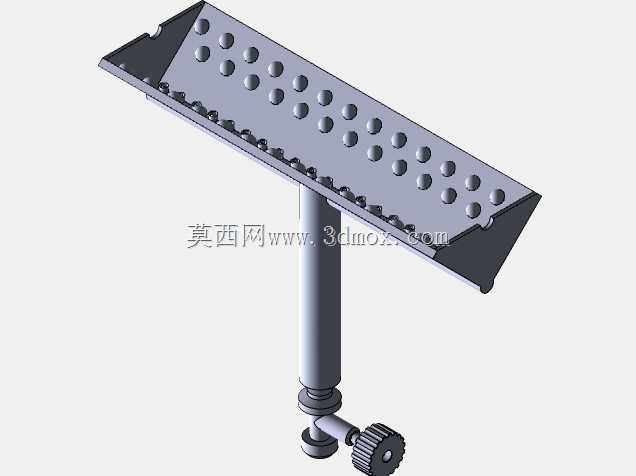

　　该结构主要面向车间工位操作、小型工件装配、检测工位承托等场景设计，可作为生产线旁的辅助承托载体，也可适配小型加工设备的进料承托需求，在五金件组装、电子元器件预装配、小型零部件检测分拣等场景下，能够为操作人员提供符合操作习惯的倾斜承托面，减少长期俯身操作带来的疲劳感。台面采用倾斜式布局设计，表面均匀排布半球形凸点结构，这类凸点并非装饰性设计，而是通过增大接触界面的摩擦系数，避免放置在台面上的工件、工装治具在倾斜状态下出现滑移，相比平面台面，带凸点的结构在放置带光滑底面的塑料件、金属冲压件时，无需额外铺设防滑垫即可实现稳定承托，凸点的排布间距经过测算，既保证足够的接触摩擦力，又不会因为凸点过密导致工件放置时出现硌伤、定位偏移的问题，

　　同时凸点与台面为一体化结构，不存在粘接防滑垫易脱落、易积污的缺陷，日常清理时仅需擦拭即可去除表面切屑、灰尘。台面两侧设置折边挡条结构，折边高度控制在合理范围，既可以阻挡台面上的小型零件、工具从侧边滑落，又不会对操作人员取放工件造成干涉，折边与台面采用折弯一体成型，相比焊接挡条的结构，不存在焊缝应力集中、易积留杂物的问题，整体结构强度更高。支撑部分采用圆柱形立柱作为主承载构件，立柱与台面之间通过铰接结构连接，可根据操作人员的身高、操作习惯调整台面的倾斜角度，调整到位后通过侧方的锁紧旋钮实现角度固定，角度调节范围覆盖从水平到45度倾斜的常用操作区间，能够适配不同工位的操作需求。立柱底部设置齿轮啮合式微调结构，

　　可实现台面高度的小范围精确调整，相比单纯的套管插拔式调节，齿轮微调的方式能够实现毫米级的高度定位，避免调整后出现台面晃动、高度定位不准的问题，同时齿轮结构自带锁止特性，在承受额定载荷时不会出现立柱下滑的情况。安装边界方面，该结构的立柱底部为平面安装面，可通过螺栓固定在地面、现有工作台面或者生产线支架上，安装时仅需保证安装面的平面度误差不超过2mm即可，无需额外加工复杂的安装基座；整体结构的横向占用空间较小，在狭窄的工位间隙也可布置，台面的宽度与长度比例适配单人操作的作业范围，操作人员在正常坐姿或者站姿状态下，无需过度伸展手臂即可触及台面上的所有区域。设计过程中优先考虑了结构的易加工性，所有钣金件均采用常规板材折弯成型，

　　立柱采用标准圆管加工，调节齿轮采用标准模数的直齿轮，无需定制特殊型材或者非标加工件，生产制造时的工艺门槛较低，常规的机加工车间、钣金车间即可完成全部构件的加工，组装时仅需通过标准紧固件连接，无需复杂的焊接工装，后期维护时若出现锁紧件磨损、齿轮齿面磨损的情况，可直接更换标准件，无需整体报废结构。在承载能力设计上，整体结构按照额定承载50kg的工况进行校核，台面在满载状态下的最大变形量控制在0.3mm以内，不会因为放置较重的工装、工件出现台面下凹、角度偏移的问题，立柱的壁厚选择经过抗弯强度测算，在承受偏载时（即工件放置在台面边缘位置），立柱的弯曲变形量满足工位操作的精度要求，不会出现明显的晃动。
