汽车轮胎压力监测传感芯片结构设计

　　在乘用车与商用车的主动安全配置体系中，轮胎压力监测模块是直接关联行驶安全的核心车载电子部件，本次呈现的SP370 TMPS芯片结构，正是这类胎压监测系统的核心传感载体。日常车辆行驶过程中，轮胎气压异常会带来胎面异常磨损、制动距离拉长、高速爆胎等多重风险，这类集成式传感芯片需要直接安装在车轮轮辋的气门嘴位置，随车轮同步高速旋转，持续采集轮胎内部的压力、温度参数，通过射频信号将数据传输至车内接收端，为驾驶员提供实时的轮胎状态预警。

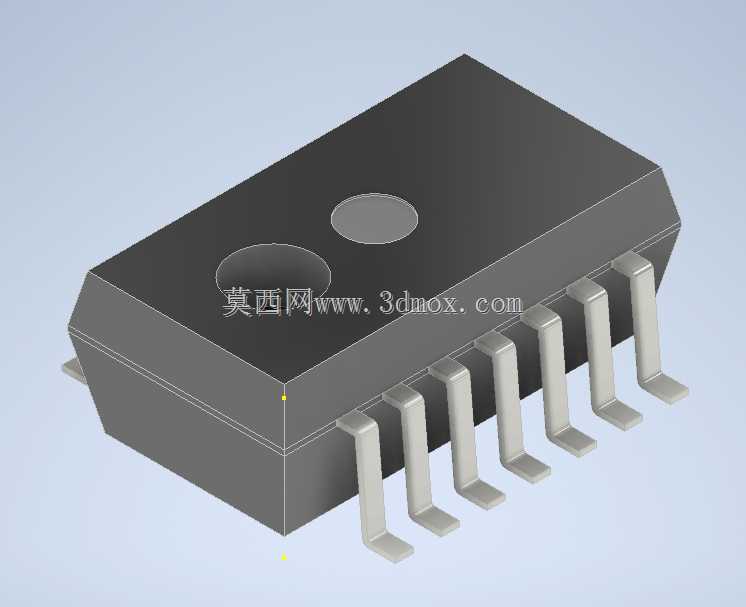

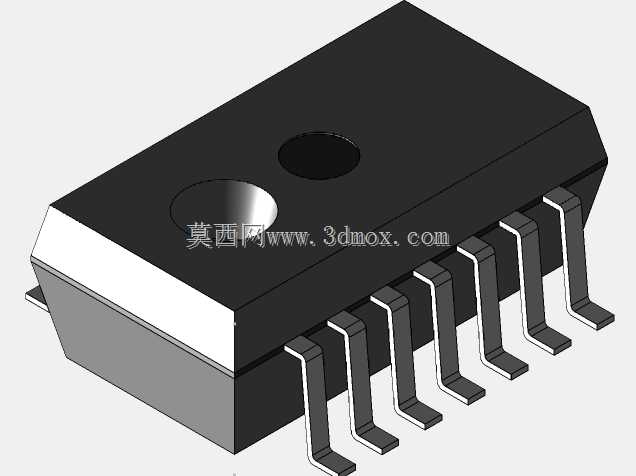

　　从结构设计维度来看，该芯片采用标准的小外形表面贴装封装形式，单侧排布14个鸥翼型引脚，这类引脚设计能够在车载振动工况下提供更可靠的焊接附着力，避免车辆长期行驶过程中的颠簸振动导致引脚脱焊失效。封装本体采用黑色环氧塑封材质，兼顾绝缘性能与机械强度，本体表面预留的圆形金属区域是气压感应的敏感膜片位置，设计时需要保证该区域在安装后无遮挡，能够直接接触轮胎内部的空气介质，确保压力采集的精度不受安装结构的干扰；旁边的圆形凹点是封装过程中的定位标识，同时也可作为生产环节的视觉对位标记，提升SMT贴片加工的对位精度。

　　在安装边界的设计考量上，这类芯片的整体封装尺寸控制在极小的范围内，能够适配胎压监测模块内部紧凑的电路板布局，由于车轮内部的安装空间十分有限，同时模块本身需要做轻量化设计来降低车轮动平衡的校准难度，芯片的引脚间距、本体厚度都经过严格的尺寸校核，既满足PCB板的布线空间要求，也不会占用过多的模块内部腔体空间。设计过程中需要充分考虑车载工况的极端环境：轮胎内部的工作温度范围跨度极大，冬季低温环境与夏季高速行驶后的高温环境对封装材料的热膨胀系数匹配度提出很高要求，引脚与塑封本体的结合处需要做应力释放结构设计，避免温度循环过程中出现封装开裂、引脚断裂的问题。

　　从功能实现的结构匹配来看，该芯片集成了压力传感单元、信号处理单元与射频发射单元的相关电路，封装结构需要为内部的MEMS压力敏感芯体提供密封的参考压力腔，同时保证外部气压能够通过敏感膜片准确传递到芯体上，封装设计时的气密性控制是核心要点，一旦出现微泄漏，会直接导致压力采集值出现偏差，无法准确反映轮胎内部的真实气压。在三维建模过程中，需要精准还原每个引脚的折弯角度、伸出长度与厚度参数，确保模型导入PCB设计软件时能够准确匹配封装焊盘的位置，避免出现贴片干涉、焊接偏移的问题；同时塑封本体的倒角、表面标识区域的结构也需要准确还原，方便结构工程师在做模块外壳设计时，预留足够的装配间隙，避免外壳压迫芯片本体导致敏感膜片受损。

　　实际装车应用中，这类胎压传感芯片需要承受车轮高速旋转带来的离心力作用，因此建模时对芯片整体的质心位置还原也有实际参考意义，模块整体的配重设计需要结合芯片的安装位置做动平衡校核，避免车轮高速转动时出现抖动问题。不同于普通的车载电路板芯片，胎压监测芯片的安装位置处于无额外防护的轮胎内部，长期接触轮胎内部的潮湿空气、橡胶挥发物，封装结构的耐腐蚀性也是设计时需要考量的重点，模型中还原的塑封本体完整包覆结构，正是为了隔绝内部电路与外部恶劣环境的接触，提升元件的长期工作可靠性。
