辊式涂胶自动化加工设备三维设计

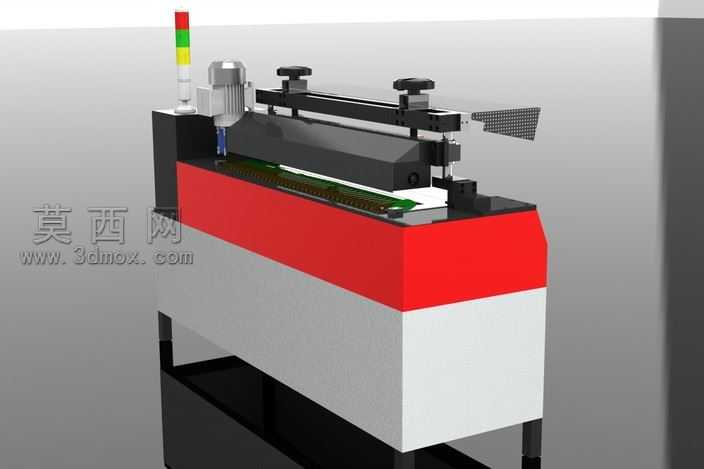

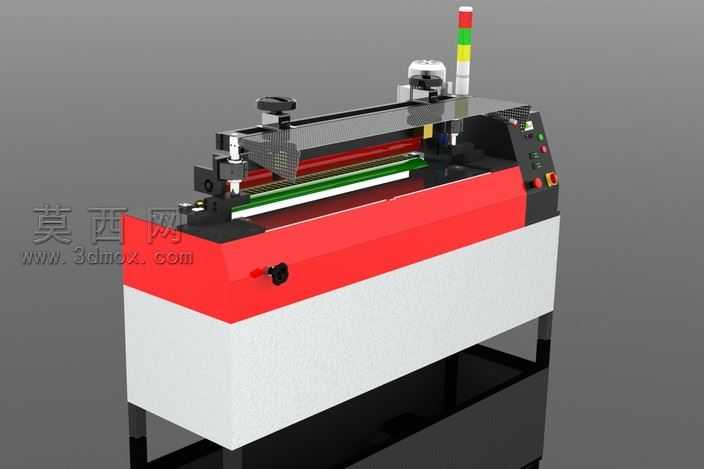

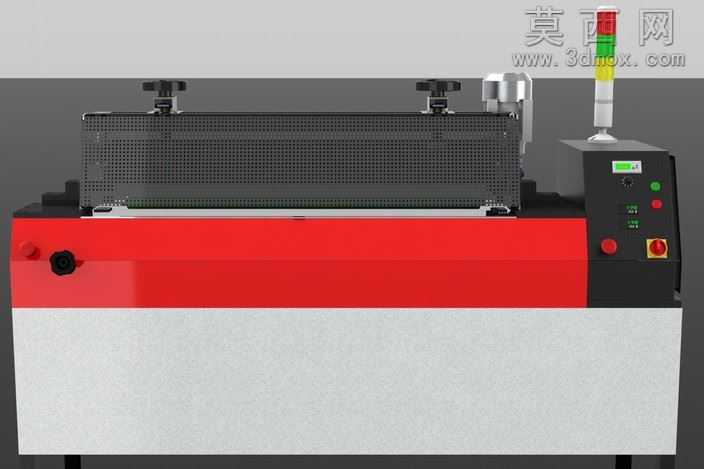

本作品为辊式涂胶加工设备的三维设计成果，建模阶段依托三维机械设计软件完成全参数化零件搭建，首先对设备的核心功能模块进行拆解，分别完成进料辊组、涂胶辊组件、压合调节机构、机架主体、电控操作单元、三色警示灯等独立零件的建模，每个零件均严格参照工业设备实际加工尺寸比例设定参数，保证各部件装配时的干涉量为零，装配过程采用自底向上的装配逻辑，先将辊轴、轴承、调节手轮等标准件与加工件完成子装配体搭建，再将各子装配体依次装配到焊接式机架主体上，精准还原设备的实际装配关系。渲染阶段采用工业产品写实渲染方案，为不同部件赋予匹配实际材质的纹理属性：机架下部的钣金柜体采用哑光灰白烤漆材质，中部功能段的防护壳体采用亮面正红烤漆材质，操作面板区域采用深灰磨砂塑料材质，辊轴组件采用镀铬亮面金属材质，输送辊面采用防滑橡胶材质，三色警示灯分别赋予红、黄、绿半透明透光材质，同时在场景中添加柔和的环境漫反射光与定向主光源，模拟工业车间的照明环境，突出设备各部件的材质质感与结构层次。结构设计上，该设备采用卧式长辊布局，上部设置可调节压合辊机构，通过两端的手轮结构可调节压合间隙，适配不同厚度的待加工物料，涂胶辊组平行布置于进料路径上，可实现物料表面的均匀涂胶作业，设备侧面设置急停按钮、功能调节旋钮与状态指示灯，顶部的三色警示灯可实时反馈设备运行、待机、故障三种工作状态，机架底部采用方管焊接支撑结构，保证设备运行时的结构稳定性。设计思路围绕小型化工业涂胶作业需求展开，在保证辊涂作业有效幅面的前提下压缩设备整体占地面积，将电控单元集成于设备侧端的柜体内，简化外部走线布局，各调节机构均设置在设备易操作的上部与侧部位置，降低操作人员的调试难度，同时预留了物料导向、胶量调节的扩展接口，可根据实际生产需求加装对应功能组件，整体模型结构完整，细节还原度高，可作为同类辊涂、涂胶设备设计的参考方案，也可用于工业设备展示、教学演示等场景。
