双联式柴油燃油过滤装置结构设计

　　在商用车、工程机械、柴油发电机组等以柴油为动力的设备燃油供给系统中，燃油清洁度直接决定喷油嘴、高压油泵等精密偶件的使用寿命，双联结构的柴油过滤装置，核心是为需要连续作业的动力设备提供不停机换芯的过滤保障，避免单滤结构更换滤芯时必须停机断油、中断作业的问题，尤其适配矿山采掘设备、长途货运车辆、备用电源机组这类对作业连续性要求极高的应用场景。从实际工况来看，柴油在储运、加注过程中难免混入金属碎屑、粉尘杂质、游离水与胶质沉淀物，这类杂质一旦进入高压共轨系统，会造成喷油孔堵塞、偶件磨损卡滞，轻则导致动力下降、油耗升高，重则引发喷油器报废、高压油泵损坏，造成远超过滤装置本身价值的维修损失，双联过滤结构通过并联的两个滤罐与共用的连通管路，可在单罐滤芯堵塞或达到更换周期时，通过管路阀门切换油路，让另一罐持续承担过滤功能，全程不中断燃油供给，完全匹配连续作业场景的使用需求。

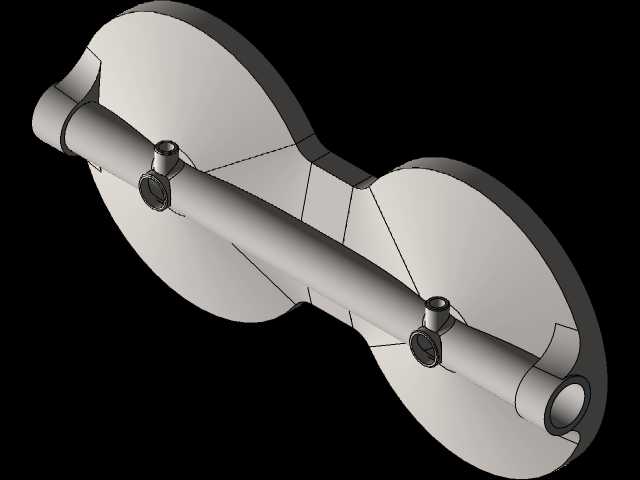

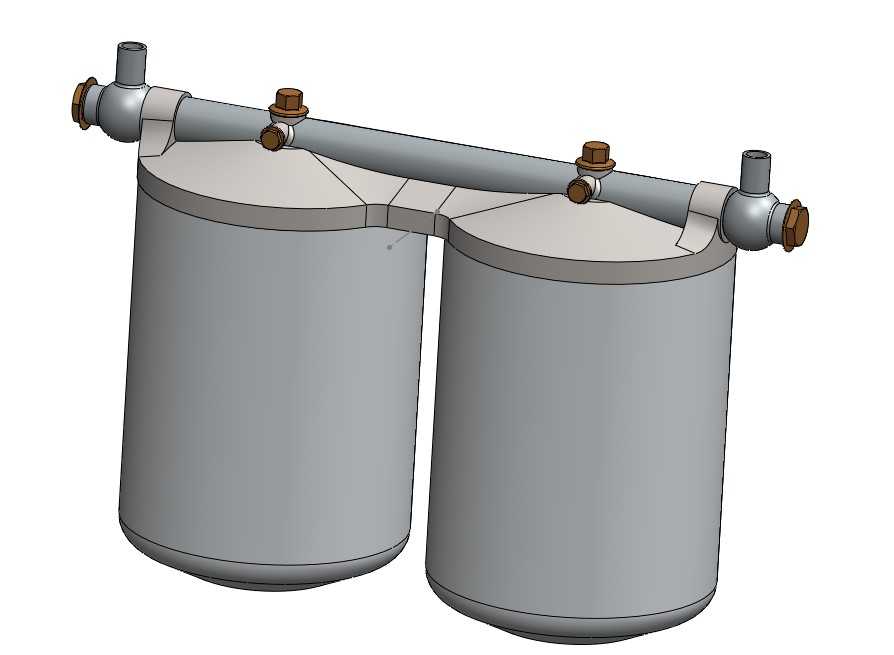

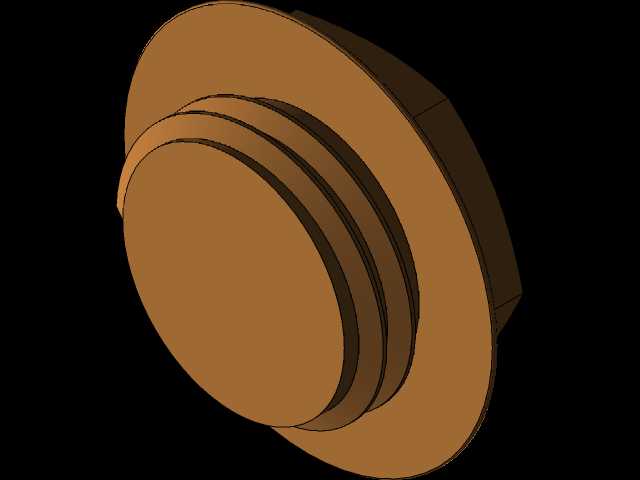

　　从结构设计逻辑来看，这套装置采用两个对称布置的立式圆柱形滤罐作为过滤载体，滤罐顶部采用锥面过渡结构衔接上部连通管路，相比平顶端盖结构，锥面过渡可以避免顶部残留空气形成气阻，减少油路排气的操作难度，同时锥面结构的受力分布更均匀，能承受燃油系统的持续工作压力，降低端盖焊缝或密封面的渗漏风险。上部连通管路采用等径直管设计，两端设置标准外螺纹接口用于对接设备燃油进出油路，管路上对应每个滤罐的位置设置了独立的接头与控制旋钮，用于切换油路、排气或单独隔离单个滤罐，旋钮采用六角防滑结构，无需专用工具即可手动操作，适配野外作业无工具的应急操作场景。滤罐底部采用圆弧封底结构，相比平底结构，圆弧封底不存在积液死角，沉积的水分与杂质会集中在罐体最低点，方便后续通过排污阀排出，同时圆弧结构的抗压力波动能力更强，能承受柴油机供油过程中产生的油压脉冲，避免罐体长期受交变应力出现疲劳开裂。

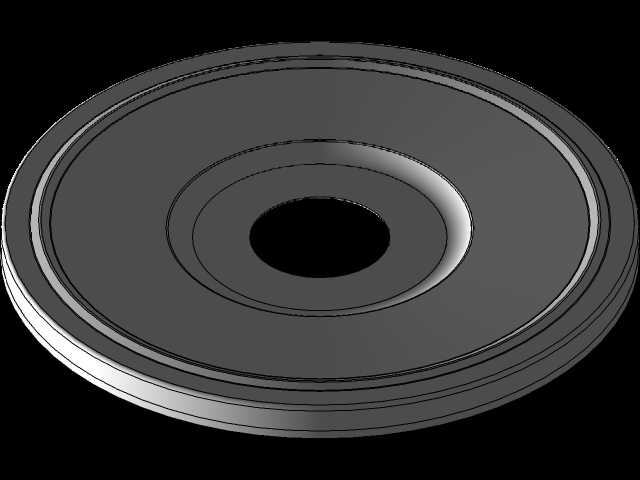

　　从安装边界与尺寸适配角度，两个滤罐的中心距经过匹配设计，既保证单个滤罐拆卸更换滤芯时有足够的操作空间，不会出现相邻罐体干涉扳手操作的问题，又尽可能压缩了整体横向占用空间，适配动力舱内紧凑的安装布局。罐体整体高度控制在常规柴油滤清器的安装尺寸区间内，顶部管路的进出油接口采用同轴同高度设计，安装时无需额外调整管路走向，可直接替换原有单滤结构的安装位，降低改装或替换的适配成本。管路两端的接头采用通用的燃油管螺纹标准，可对接市面上绝大多数柴油动力设备的燃油管路规格，无需定制转接头。密封结构上，滤罐与上部端盖的连接面采用径向密封结构，相比端面密封，径向密封的压紧力更均匀，在车辆行驶或设备运行产生振动的工况下，不容易出现密封失效渗漏的问题，管路上的各个接头与旋钮位置都设置了密封锥面，无需额外添加密封垫即可实现可靠密封，减少了易损件数量。

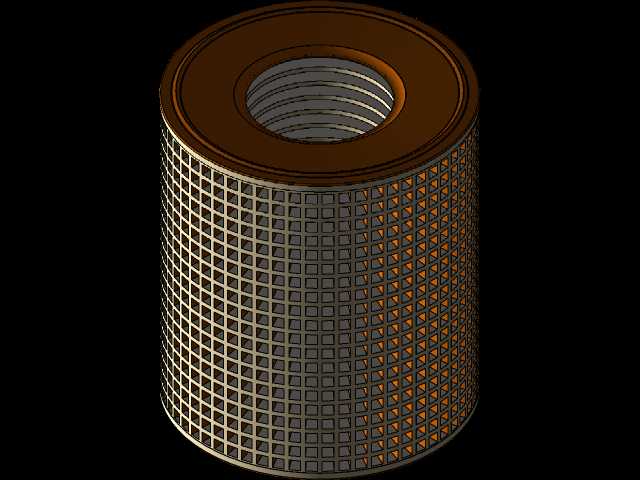

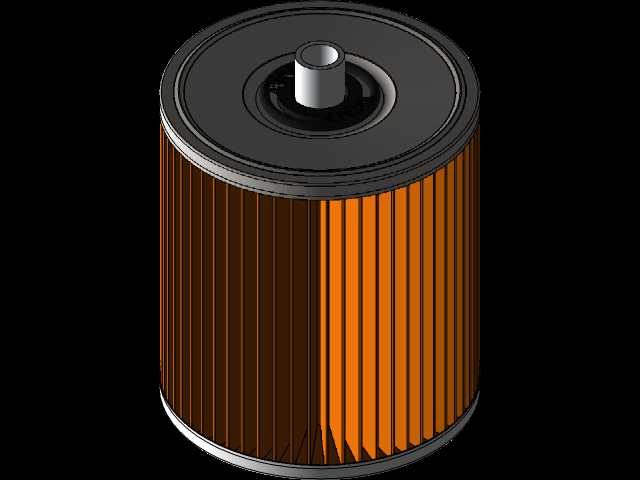

　　从功能实现细节来看，燃油从一端接口进入连通管路后，可通过阀门控制流向任意一个滤罐，燃油从滤罐上部进入后，穿过滤芯从中心管向上回到连通管路，最终从另一端出口流出到高压油泵，杂质被拦截在滤芯外侧，游离水在重力作用下沉降到罐体底部，不会随燃油进入下游油路。两个滤罐的结构完全一致，滤芯可以通用互换，减少了备件储备的种类，降低运维成本。罐体与管路的连接位置采用圆弧过渡，不存在流道突变，燃油流经时的阻力损失更小，不会因加装过滤装置造成供油压力不足、动力输出受限的问题。整套装置的重心落在两个滤罐的中心连线上，安装时通过滤罐上部的固定点即可实现稳定固定，运行过程中不会因振动产生偏载，避免固定支架长期受力出现断裂。在实际选型匹配时，可根据发动机的额定燃油流量选择对应高度的滤罐与对应精度的滤芯，大流量工况下也可同时开启两个滤罐并联工作，降低单个滤芯的流通阻力，延长滤芯更换周期，适配不同功率等级的柴油动力设备使用需求。
