立式透明腔体多接口流体过滤装置

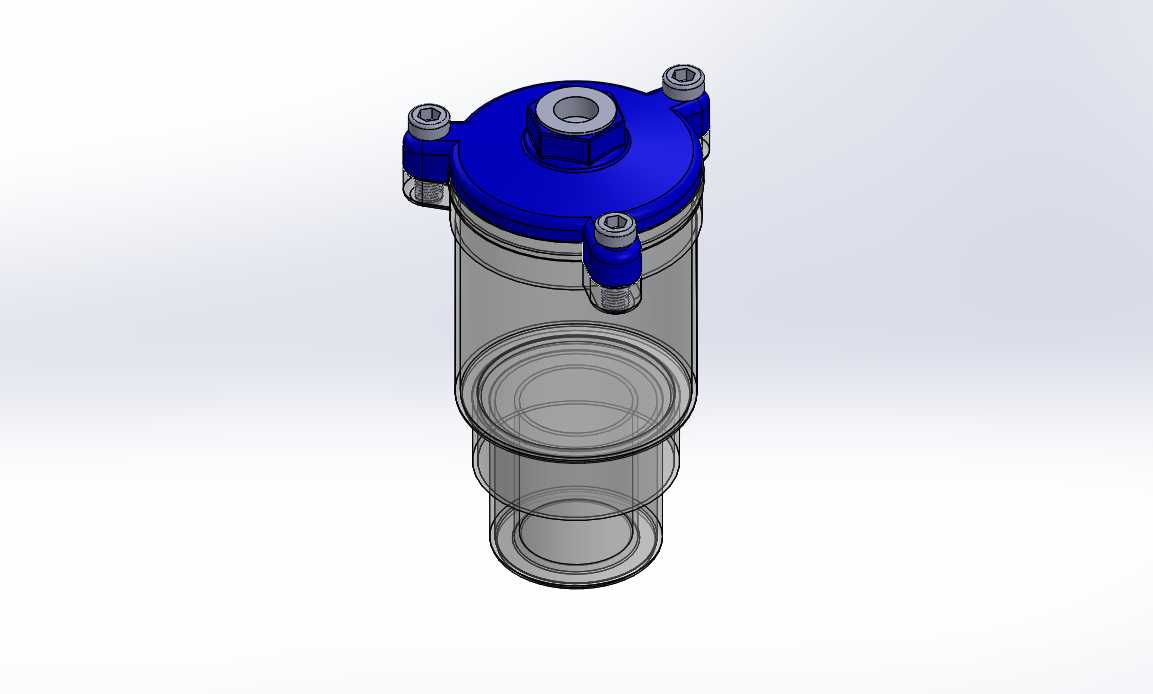

　　在流体输送与实验台架搭建过程中，管路末端或支路中往往需要布置小型气液分离与杂质截留部件，本次拆解建模的立式透明腔体结构，正是面向小流量回路设计的紧凑型过滤组件。整体采用竖直同轴布局，下部为黑色柱状基座，中段为高透可视筒体，顶部集成蓝色端盖与多个快插接口，这种排布方式既利用重力辅助沉降，又能让运维人员直接观察内部滤芯状态与积液高度。

　　从实际安装边界来看，筒体直径控制在较小范围，轴向高度约为直径的四倍，底部黑色基座预留外螺纹或卡接结构，可直接固定在面板支架或管路支板上，周围需要留出至少筒体半径的操作空间，用于拆卸透明筒、更换内部过滤件。顶部蓝色端盖上分布四个接口，其中居中为主通路接口，周边三个侧向接口呈角度布置，接口端部采用白色快插端头，适配常见外径的塑料软管；建模时需特别注意各接口的中心距与朝向，端盖与透明筒之间通过周向卡扣或旋合结构压紧密封，蓝色端盖内侧预留密封槽，可放置O形圈阻断介质外漏。

　　功能层面，该组件可接入真空回路、小型水循环系统或药剂输送管路，流体从侧向接口进入腔体后，流道突然扩大，流速降低，混杂的液态水滴或固体颗粒在重力作用下沉降至筒体下部黑色储污区，气体或澄清液体从顶部主接口引出，实现气液分离与杂质过滤双重作用。透明筒体选用耐候透光材料，既能够承受常规低压工况，又可全程观察内部硅胶滤芯的颜色变化——当截留污染物累积或介质属性改变时，硅胶填料会发生显色偏移，现场人员无需拆解即可判断滤芯寿命，这也是该结构在实验装置与小型工业回路中被广泛采用的原因。

　　设计思路上，顶部端盖采用多接口集成方案，省去了外接三通、四通接头，减少管路泄漏点；蓝色端盖与白色接头的色彩区分，也便于装配时快速识别接口规格。下部黑色基座做加厚处理，一方面作为沉污腔容纳截留杂质，另一方面提供整机安装定位基准，基座底部的连接段与支架配合后，可承受软管插拔带来的侧向力，避免透明筒体承受额外弯矩。建模过程中，透明筒与上下端盖的配合面需要保留合理间隙，密封圈压缩量控制在标准范围内，既保证装配顺畅，又避免长期受压导致透明件开裂。

　　在整机布局校核时，要同步梳理外接软管的弯曲半径，顶部三个侧向接口的角度经过优化，使三路软管引出后互不干涉，即便在密集面板上安装，也无需额外增加弯头转接。筒体内部的黑色滤芯座与下部基座同轴定位，保证硅胶填料装填后不会偏移，流体穿过滤芯时流场均匀，避免偏流导致局部过滤失效。对于需要频繁维护的场景，透明筒与端盖的卡扣结构设计为徒手可拆，无需专用工具即可打开腔体更换硅胶填料，清理下部沉积污物，大幅缩短停机维护时间。

　　这类过滤分离组件常见于实验室真空系统、小型水处理试验台、医疗设备气路以及轻工产线的微量流体回路，结构紧凑、可视性强、接口集成度高是其核心优势，三维建模时完整还原卡扣配合、密封槽位置、接口快插结构与内部滤芯装配关系，可直接用于管路干涉检查、安装支架设计以及维护操作空间校核，为后续工程出图与实物装配提供准确的结构依据。
