内径百分表测量工具结构设计

　　在机械加工车间的工序间检测环节，内径测量是孔类零件加工质量把控的核心步骤，从发动机缸体的缸孔精度校验，到液压阀块的内孔尺寸确认，再到轴承安装孔的配合间隙检测，都离不开适配的内径测量器具。这款内径测量工具的结构设计，完全围绕现场测量的实际操作逻辑展开，没有多余的装饰性结构，每一处造型都服务于测量精度与操作便利性。

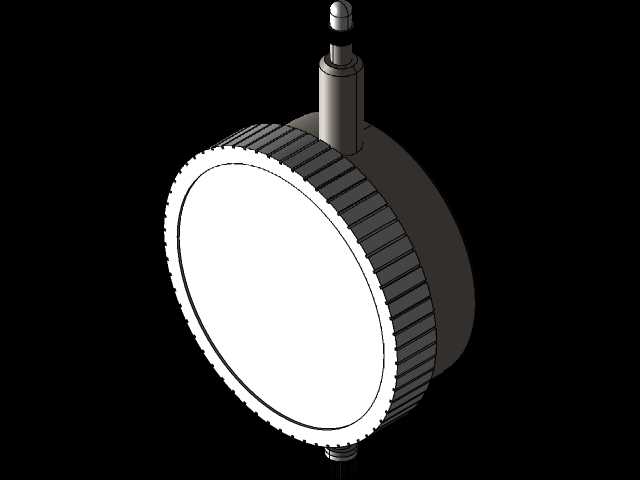

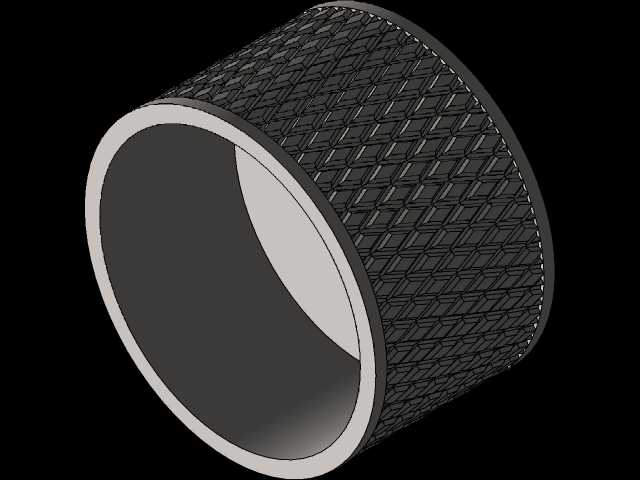

　　从结构组成来看，整套工具分为指示表头、传动杆、握持段、测量触头几个核心部分。指示表头采用圆形表盘结构，外圈设置防滑滚花纹理，方便操作人员在测量过程中微调表盘零位，滚花的齿距与齿深经过反复验证，既不会因为齿距过大导致打滑，也不会因为齿距过小硌伤操作人员手指，表盘侧面的测杆连接端采用锁紧式结构，可根据不同测量深度需求调整传动杆的伸出长度，适配不同深度的内孔测量场景。握持段采用防滑包覆设计，材质选用耐油橡胶类材质，适配车间内常见的切削液、机油沾染场景，长时间握持不会出现打滑脱手的情况，握持段的直径设置为22mm，符合成年人手部握持的人机工程学尺寸，连续测量作业时不易产生手部疲劳。

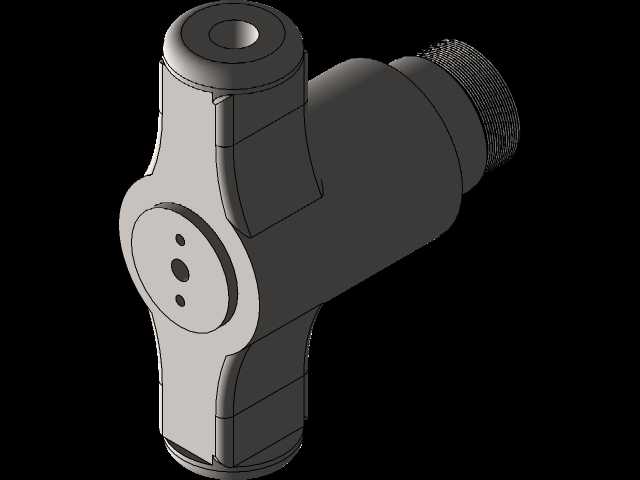

　　传动杆部分采用空心硬质合金杆身，相比实心杆身重量降低40%左右，同时保证足够的结构刚性，测量过程中杆身不会因为手部施力产生弯曲变形，避免传动误差传递到表头影响读数精度。杆身与测量头的连接端采用活动式万向结构，测量时可自动适配内孔的轴线方向，不需要操作人员刻意调整杆身与孔的垂直角度，降低对操作人员的技能要求，即使是新入职的检验人员，也能快速获得稳定的测量数据。测量触头采用两点式接触结构，固定触头与活动触头的工作面都镶嵌硬质合金耐磨层，长期接触金属工件表面不会产生磨损凹痕，避免因为触头磨损导致测量值出现系统性偏差，活动触头的传动杠杆采用无间隙铰接结构，测头的微小位移可以1:1传递到传动杆，再通过传动杆内部的顶杆传递到指示表头，整个传动链的空程误差控制在0.001mm以内，满足IT6级精度孔的测量需求。

　　从安装边界与适配场景来看，这款测量工具可通过更换不同长度的传动杆与不同测量范围的测头组，覆盖10mm到450mm的常见内孔直径测量范围，测量深度最大可延伸至1000mm，适配深孔类零件的测量需求。在实际使用过程中，测量前需要先使用对应尺寸的环规校准零位，将测头伸入孔内后，轻微摆动杆身找到表盘显示的最小值，即为该位置的实际内径尺寸，相比内径千分尺的单点测量，这种测量方式可以快速找到孔的直径方向，避免因为测量角度偏差导致的读数错误。在批量零件检测场景下，这套工具的测量效率是内径千分尺的3倍以上，非常适合生产线旁的快速工序检测。

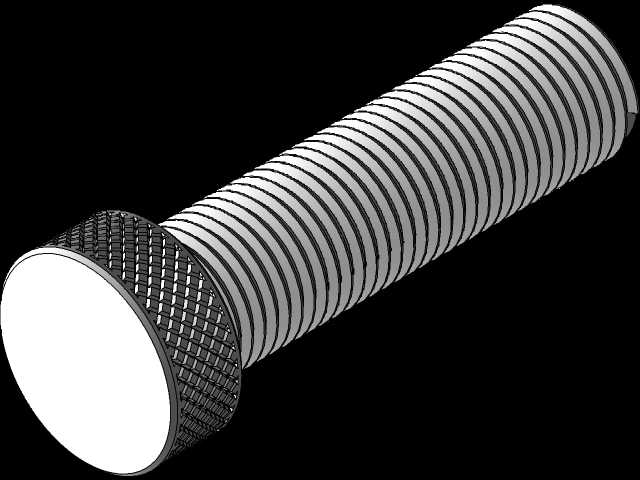

　　设计过程中，针对车间现场常见的误操作场景做了专门的结构优化，比如表头与传动杆的连接位置设置了防脱落卡扣，即使锁紧螺母出现松动，表头也不会从杆身上掉落摔坏；测量触头的伸缩位置设置了防尘密封圈，阻挡切削液、铁屑进入传动机构内部，避免传动卡滞导致的测量误差；整个工具的可拆解结构都采用标准接口，易损件可以单独更换，不需要整体报废，降低长期使用的维护成本。不同于实验室使用的高精度测量仪器，这款工具的结构设计充分考虑了生产现场的复杂工况，所有外露结构都做了圆角处理，没有尖锐棱角，避免测量过程中刮伤工件表面或者划伤操作人员手部，整体重量控制在300g到800g区间，根据测量范围不同配置对应重量的杆身，长时间手持操作不会产生过重的负担。

　　在形位误差检测场景下，这款工具还可以配合简易工装完成内孔的圆柱度、锥度误差检测，通过在孔的不同轴向位置、不同圆周方向测量多个内径数值，即可快速判断孔的形状误差是否在公差范围内，不需要借助三坐标测量机等大型检测设备，大幅降低现场检测的成本与时间消耗。对于维修车间的设备检修场景，不需要拆卸大型零件即可完成内孔磨损量的检测，比如液压缸缸筒的磨损检测、齿轮箱轴承孔的磨损检测，都可以通过加长杆深入设备内部完成测量，大幅提升设备检修的效率。
