负压吸附式垂直壁面作业爬壁机器人结构

　　这款爬壁机器人的结构设计，核心围绕垂直立面的稳定附着与移动需求展开，区别于传统磁吸式爬壁设备仅能适配导磁墙面的局限，采用负压吸附结合多旋翼推力的复合附着方案，可覆盖混凝土墙面、玻璃幕墙、瓷砖立面、金属外板等多种非导磁垂直壁面的作业场景，适配高层外墙检测、风电塔筒外表面巡检、大型储油罐壁面探伤、船舶舷侧除锈作业等多种工业现场需求，解决了传统人工高空作业安全风险高、作业效率低的痛点。

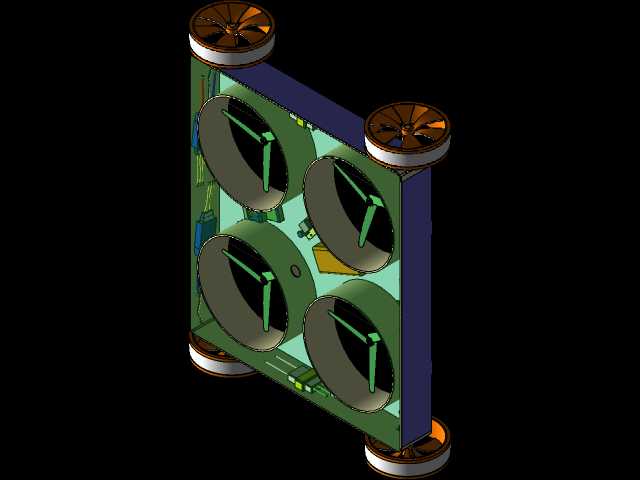

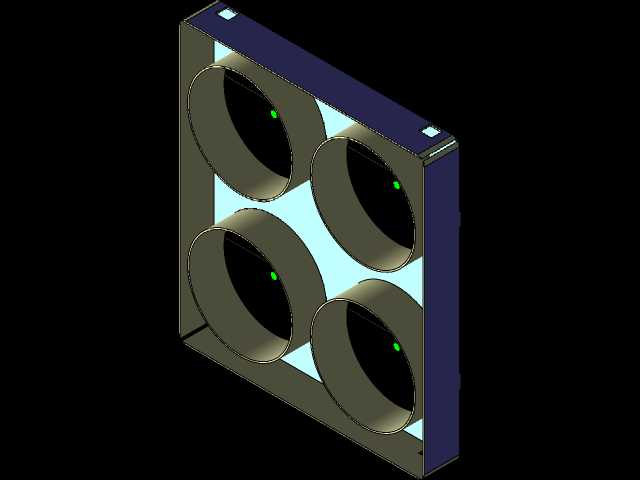

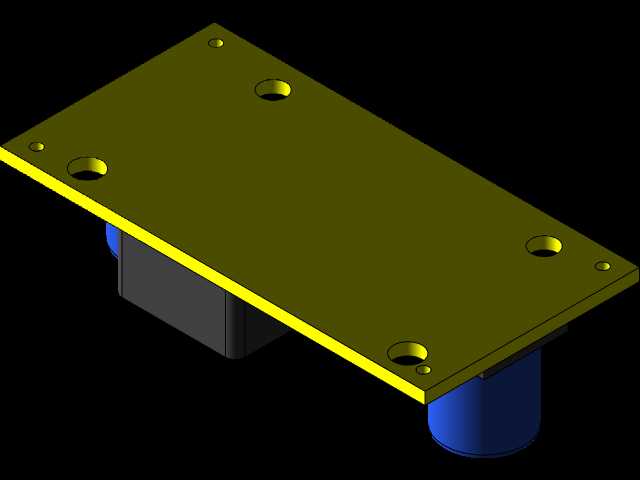

　　从功能特性来看，整套结构采用对称式布局，主体框架为轻量化硬质板材拼接结构，核心吸附单元为四个大直径负压叶轮，分别布置在底盘的四个象限位置，每个叶轮独立配置驱动电机，可根据壁面倾斜角度、表面粗糙度的差异，单独调整对应叶轮的转速，动态调整各区域的吸附压力，避免因壁面局部不平整、缝隙漏风导致的吸附力不足问题。在主体框架的四个边角位置，额外布置了四组小型辅助推力旋翼，旋翼轴线垂直于壁面方向，可在机器人跨越壁面凸起、接缝位置时提供额外的法向推力，抵消瞬时漏风带来的吸附力波动，防止设备从壁面脱落。底盘下部预留了通用安装接口，可根据作业需求搭载高清检测摄像头、超声波测厚探头、喷砂除锈喷头、喷涂作业模组等不同功能末端，接口采用快拆式定位销设计，可在现场快速完成末端模组的更换，无需额外调整主体结构的配重平衡。

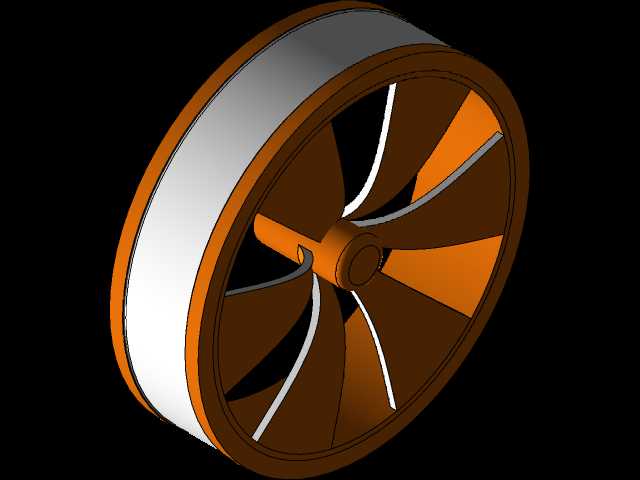

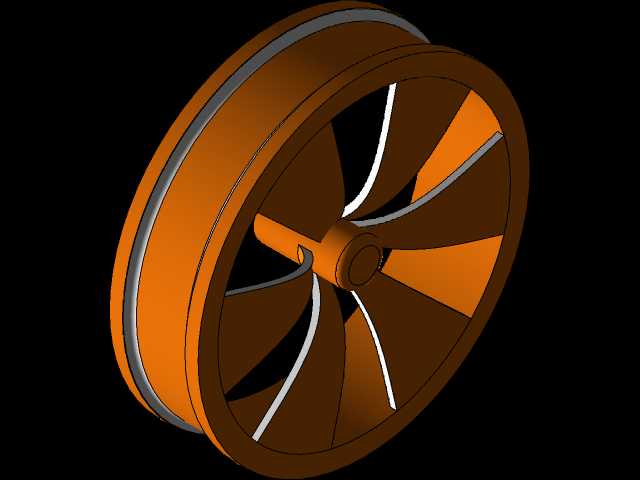

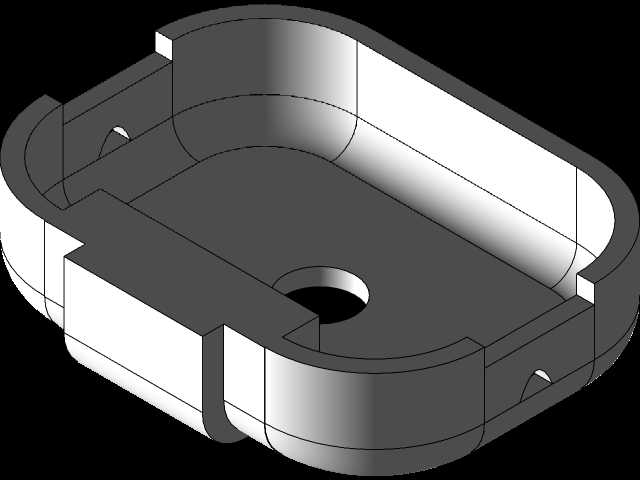

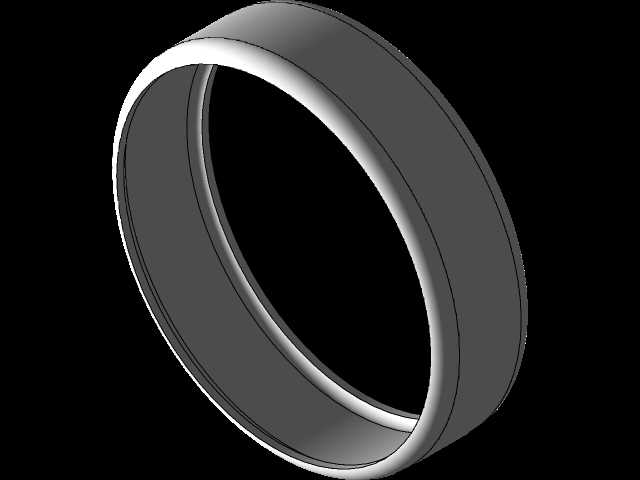

　　设计过程中，首先针对不同壁面的摩擦系数、漏风率做了大量实测验证，确定了负压腔的密封唇边结构参数：密封唇边采用低摩擦耐磨柔性材质，唇边与壁面的接触宽度控制在8mm，既可以保证在壁面存在1mm以内凹凸差时仍能维持负压腔的密封性，又不会因接触面积过大导致移动阻力过高。叶轮的叶片采用前倾式设计，在相同转速下可产生比径向叶片高17%的负压值，同时降低气流紊流带来的振动问题。主体框架的结构件大量采用镂空设计，在保证结构刚性的前提下尽可能降低整机自重，整机空载重量控制在3.2kg，配合总功率1200W的驱动系统，可在垂直壁面实现0.3m/s的移动速度，最大可跨越5mm高度的壁面凸起，适应壁面存在焊缝、瓷砖接缝等常见障碍的作业环境。

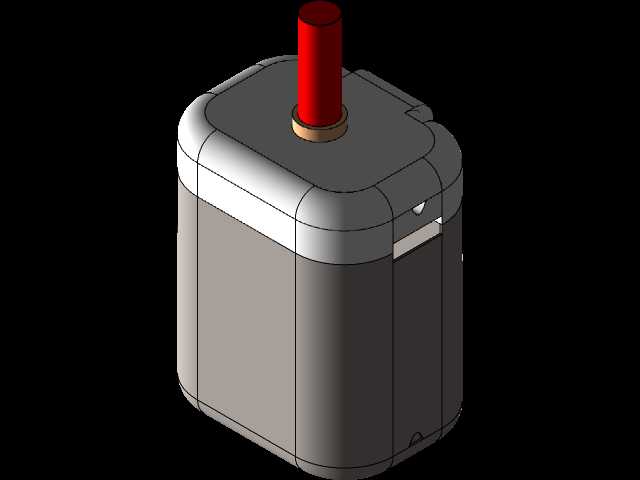

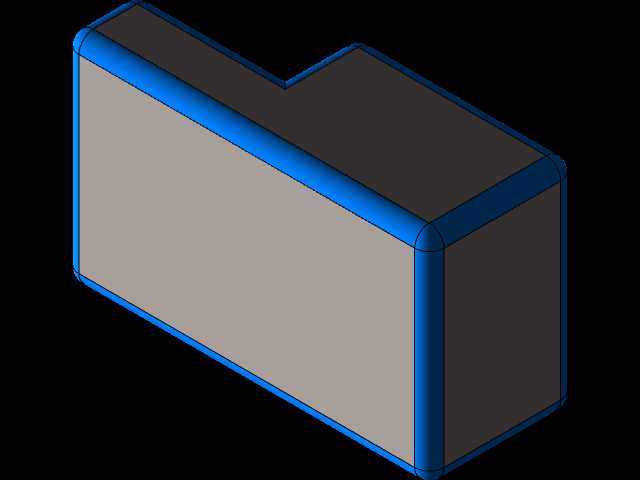

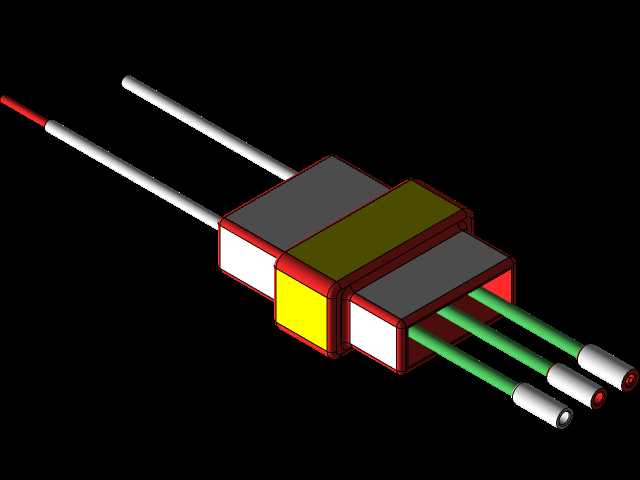

　　从安装边界与尺寸参数来看，整机外形为正方形布局，主体框架边长320mm，含边角旋翼的总外形尺寸为380mm×380mm，机身厚度控制在120mm以内，可在存在管道、支架等障碍物的壁面灵活穿行，作业时距离壁面的最小间隙为15mm，不会与壁面突出的螺栓、铆钉等零件发生干涉。电气元件全部布置在主体框架中部的密封舱内，密封舱防护等级达到IP54，可适应户外淋雨、粉尘环境下的作业需求，舱体预留了线缆快插接口，可外接供电线缆与信号传输线，也可根据需求搭载机载电池实现无线作业。移动控制方面，通过调整四个主负压叶轮的转速差实现转向与进退动作，无需额外布置行走轮或履带结构，减少了与壁面接触的运动部件数量，降低了故障概率，同时避免了行走轮对壁面涂层的划伤问题，适合对表面防护要求较高的幕墙、漆面罐体作业场景。

　　在结构强度校核阶段，针对最恶劣工况做了仿真验证：当单个主吸附单元完全失压时，剩余三个吸附单元配合边角辅助旋翼，仍可提供不低于整机重量2.5倍的吸附安全系数，保证设备不会发生坠落风险。负压腔内部布置了压力传感器，可实时监测各腔室的负压值，当压力低于安全阈值时，控制系统会自动提升对应区域旋翼的转速，同时触发报警信号，提醒作业人员及时调整设备位置或排查故障。整套结构的零部件全部采用模块化设计，电机、叶轮、密封唇边等易损件均可单独更换，无需拆解主体框架，降低了现场维护的难度与成本。
